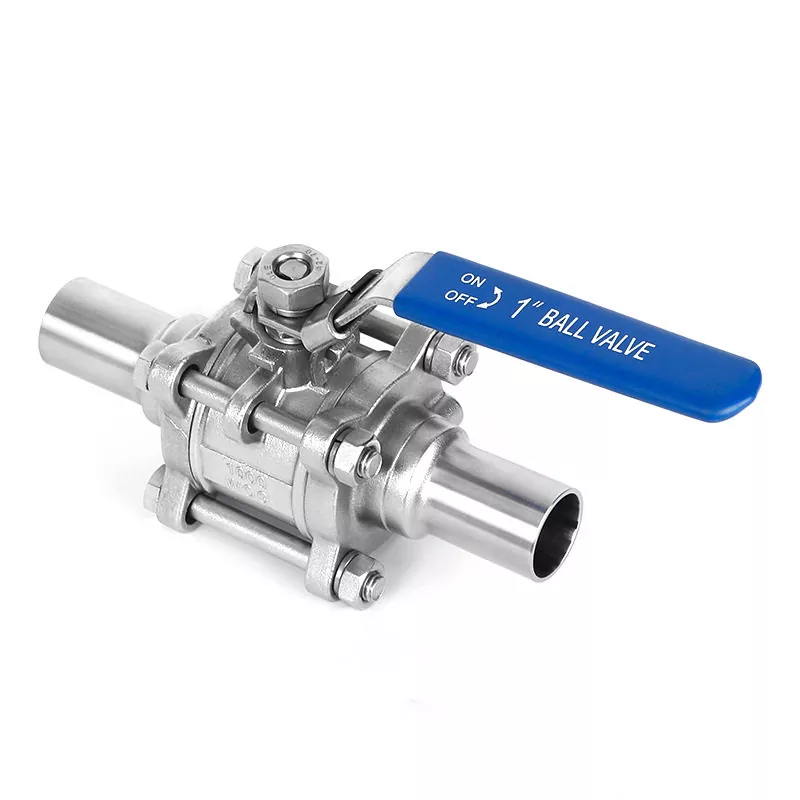

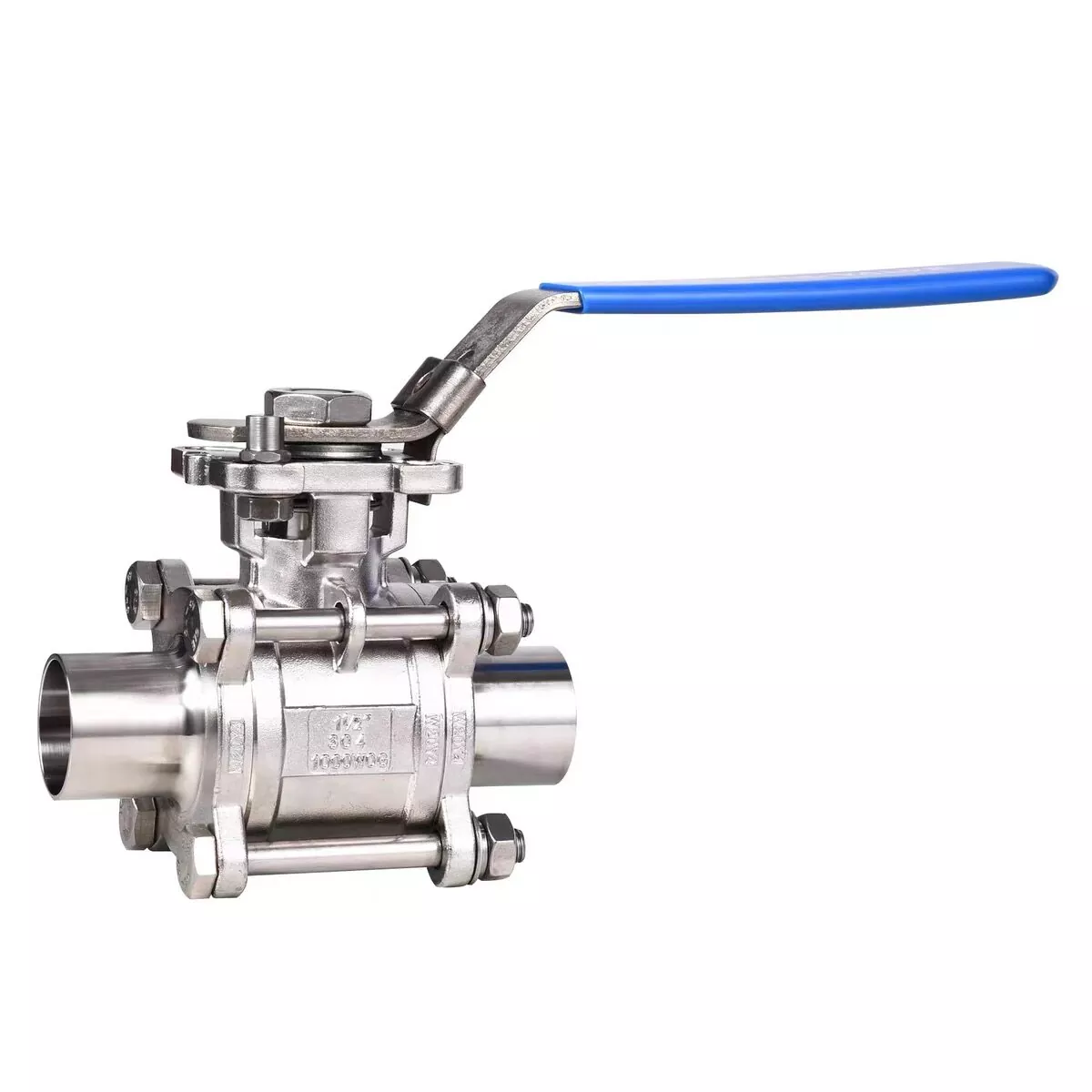

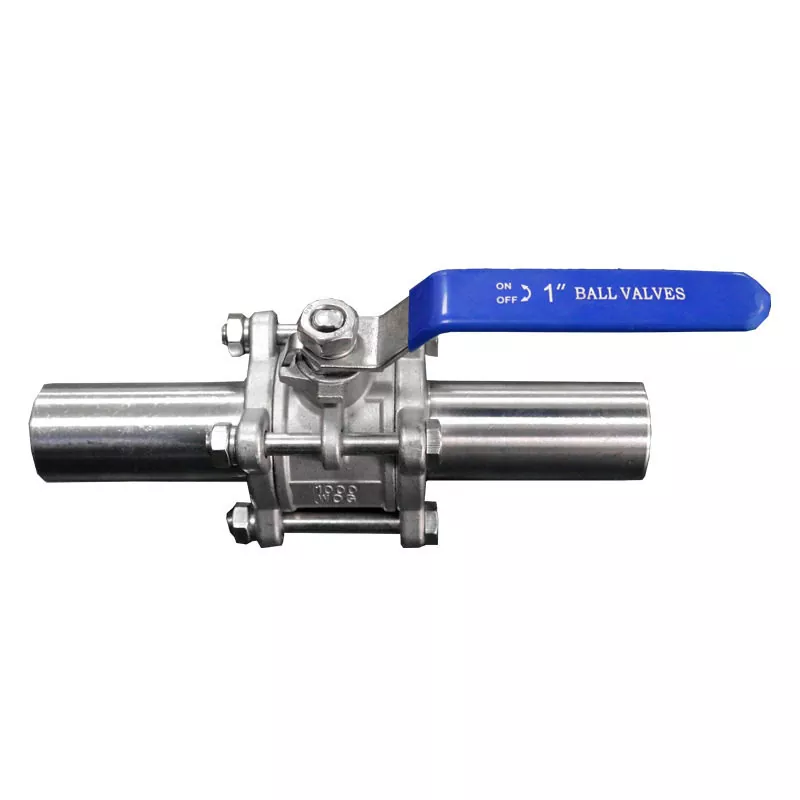

溶接フルボアサニタリーボールバルブは、パイプラインの公称口径に一致する流路を備えたドリルボールを使用するサニタリー遮断バルブです。ポート縮小設計とは異なり、フルボア構成により、バルブが完全に開いたときにバルブ本体によって生じる制限が最小限に抑えられます。

溶接接続により、バルブとプロセス パイプラインの間に永続的な接続が提供されるため、この構成は機械的接続の数が少ないことが好ましい衛生システムに特に適しています。

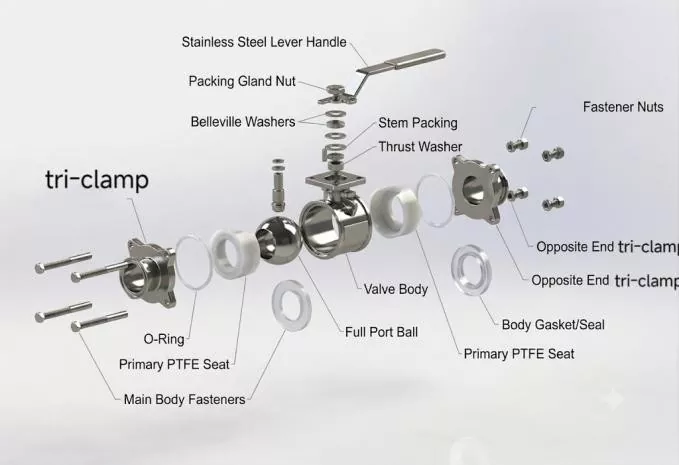

基本的な構造には次のものが含まれます。

・ステンレス製バルブ本体

・フルポートステンレス鋼球

・精密加工されたバルブステム

・PTFEまたは変性PTFEシート

・ステムシール部品

・突合せ溶接接続端

· 手動、空気圧、または電動の作動オプション

この組み合わせにより、バルブは従来のねじ付きボールバルブとは異なります。単にラインの開閉だけでなく、連続的で洗浄可能で制限の少ないプロセス流路を維持することに重点が置かれています。

技術パラメータマトリックス

1. バルブボディとフルポート設計

本体はシングルビレット ASTM A351 CF3M (316L) ステンレス鋼から鍛造されています。鍛造により、鋳鋼に固有の微細な気孔が排除され、有害な媒体が金属構造に浸出するのを防ぎます。フルボアの形状は、バルブが完全に開いた位置にあるときに、機械的洗浄サイクルでピギングツールがパイプラインをスムーズに通過できることを意味します。

2. 高度なキャビティフィラーシーリングシステム

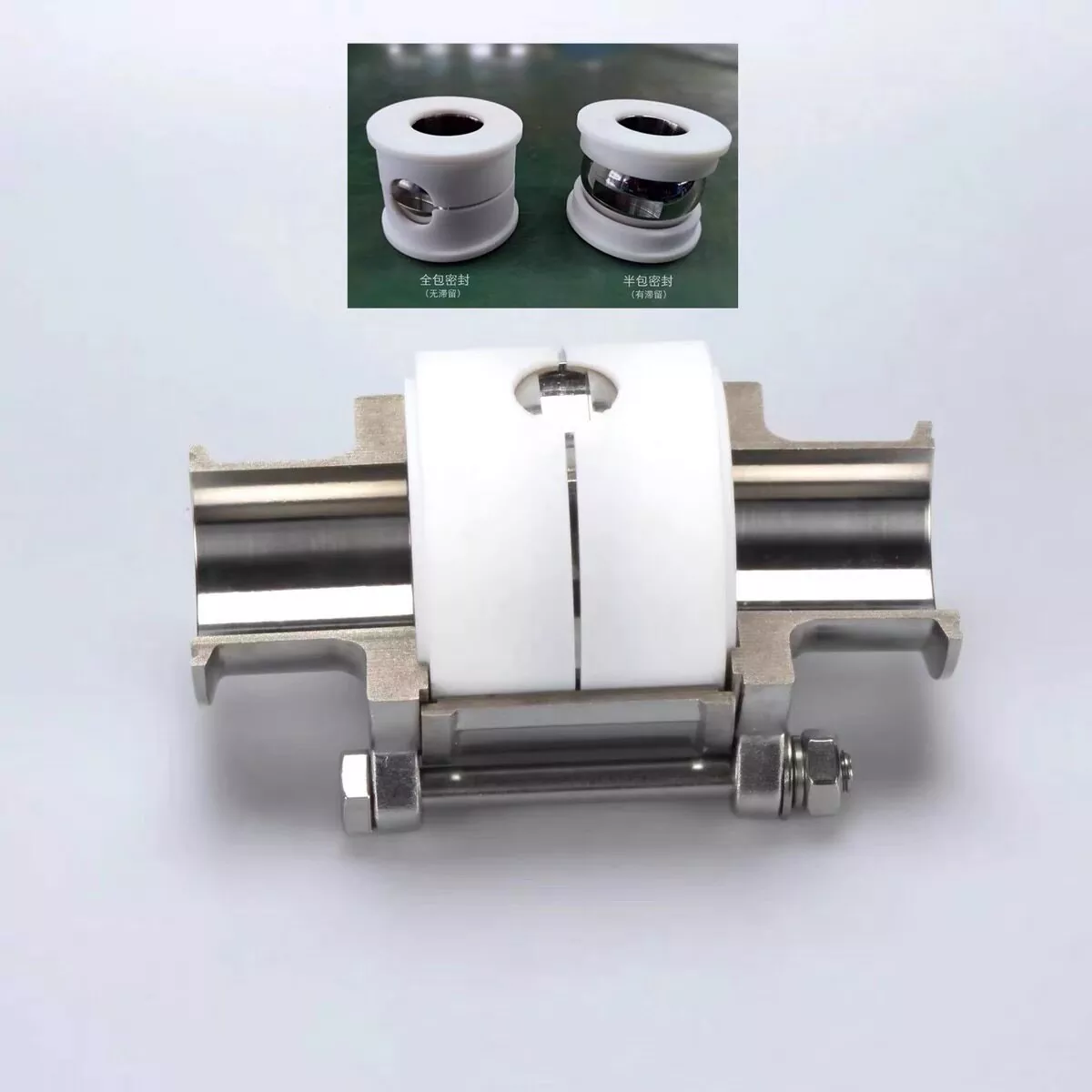

標準のボールバルブは、ボールとバルブハウジングの間に意図的に隙間を残します。液体が通過すると、少量の製品がこれらのデッドスペースに閉じ込められ、細菌の増殖やバッチ汚染につながります。当社の溶接式フルボアサニタリーボールバルブは、カスタマイズされた精密成形キャビティフィラーシートを使用しています。これらのシートはボールの周りの空隙を完全に埋め、残留液体が隠れる場所を残しません。

3. 精密溶接端

突合せ溶接端は、世界的な配管規格 (ASME BPE シリーズ AM、DIN 11860 Range 2) に対応する正確な公差に合わせて機械加工されています。延長された溶接タングにより、軌道 TIG 溶接中の発熱により内部 PTFE シールが歪んだり溶けたりすることがなくなり、自動溶接リグにシームレスなドロップイン フィットが保証されます。

[当社の高度なバルブ: キャビティ充填 -> 直線フラッシュ パス -> ゼロ デッド ゾーン]

作動オプション

溶接フルボアサニタリーボールバルブは、手動操作用に供給することも、自動プロセス制御システムに統合することもできます。

自動設置の場合、単にアクチュエータを公称バルブ サイズに適合させるのではなく、必要なトルク、動作周波数、制御信号、および故障位置に従ってアクチュエータを選択する必要があります。

実装、インストール、および注意事項

適切に取り付けることで、高純度バルブの機械的利点が維持されます。完璧なシステムの試運転を保証するには、次のエンジニアリング ガイドラインに従ってください。

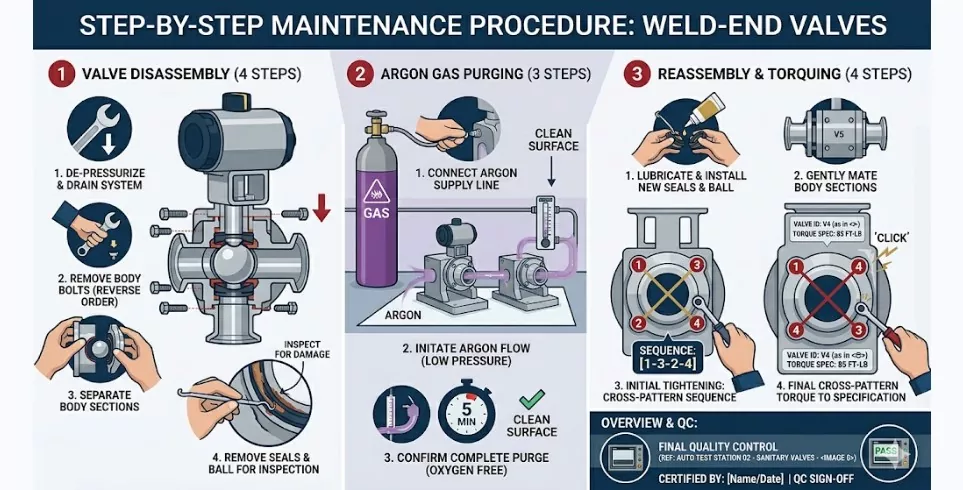

溶接前の準備: 自動または手動 TIG 溶接を開始する前に、アークの高熱によって内部の PTFE シートやステム シールが変形したり焦げたりするのを防ぐために、溶接用フルボア サニタリー ボール バルブを完全に分解する必要があります。 2 つのエンド キャップのみをパイプラインに仮付けして溶接する必要があります。

DingYue を選ぶ理由

柔軟な配送オプション

当社は、さまざまな配送重量と体積要件を毎日管理しています。たとえば、最近の 2026 年半ばの中型注文では、正味重量 890 KG がコンパクトな輸送用カートンに梱包されていました。国際航空および海上輸送中の安全性を最大限に高めるために、貨物は標準的な熱処理された木枠を使用してパレット化され、総重量は 930 KG になり、標準的なフォークリフトで簡単に扱えるようになりました。

コンテナ未満の荷物（LCL）、コンテナいっぱいの荷物（FCL）、または主要な国際宅配便（DHL、FedEx、UPS）による緊急航空貨物が必要な場合でも、当社の専任物流チームがすべての輸出書類、通関書類、貨物追跡を管理して、お客様の施設へのスムーズな配送を保証します。

よくある質問

溶接式フルボアサニタリーボールバルブとは何ですか?

これは、衛生的または高純度の配管システムに永続的に設置できるように設計された、フルポート流路と突合せ溶接端を備えたサニタリー ボール バルブです。

フルボアボールバルブの利点は何ですか?

フルボア設計により、完全に開いたときに内部のボール通路がパイプラインのボアに厳密に一致するため、ポートが縮小された設計と比較して流量制限を最小限に抑えることができます。

トライクランプ接続ではなく溶接接続を選択する理由は何ですか?

溶接接続は、取り外し可能な継手の数が少ない方が好ましい恒久的なプロセス配管に適しています。頻繁に分解やメンテナンスが必要な場合は、トライクランプ接続の方が便利です。

バルブは CIP システムに適していますか?

バルブのサイズ、シート材質、温度、圧力、および洗浄化学物質が実際のプロセス条件と互換性がある場合、該当する CIP システムで使用できます。

バルブはバイオ医薬品システムで使用できますか?

はい。プロジェクト要件に応じて、バイオ医薬品流体システムに適用可能な 316L 構成、衛生的な表面仕上げ、溶接接続を指定できます。

316Lはありますか？

はい。 316L ステンレス鋼が利用可能であり、適用可能な構成には 304 ステンレス鋼も提供されています。

どのようなシート素材がありますか?

利用可能なオプションには、PTFE、TFM 1600、キャビティ充填 PTFE が含まれます。適切な選択は、媒体および動作条件によって異なります。

このサニタリーボールバルブは自動化できますか?

はい。手動、空気圧、電動の作動オプションが利用可能です。空気圧構成は、ノーマルクローズ、ノーマルオープン、または複動として供給できます。

DingYue は材料証明書を提供できますか?

該当する注文に対して、DingYue は材料検査レポートと熱数値トレーサビリティを提供して、材料の検証とプロジェクトの文書化をサポートします。
