中国製の高品質サニタリーバタフライバルブ

清掃性をサポートする設計機能

DINGYUE は、隙間のない内部形状で各バルブ本体を構築します。ディスクハブはデッドスペースを減らすために機械加工されており、シートは特別な工具を必要とせずにスナップインで交換できるように設計されています。標準の表面仕上げは効果的な CIP フローをサポートし、オプションの電解研磨により微生物の付着とバイオフィルムの形成がさらに軽減されます。

• 低乱流ディスクプロファイル:タンパク質、酵母、細胞培養物などの敏感な製品のせん断を軽減します。
• 完全に排水可能なボディ:製品を完全に回収し、ライン交換時の残留物を最小限に抑えます。
• スナップインシートデザイン:予防メンテナンスが簡素化され、ダウンタイムが短縮されます。

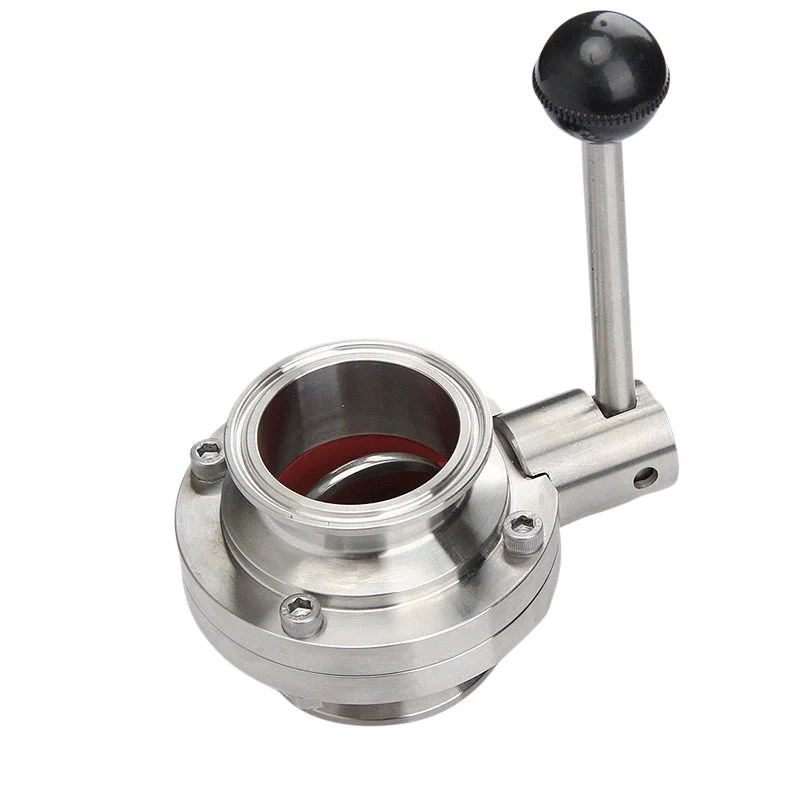

• トライクランプと溶接端:一般的な衛生配管基準を満たし、迅速な分解をサポートします。

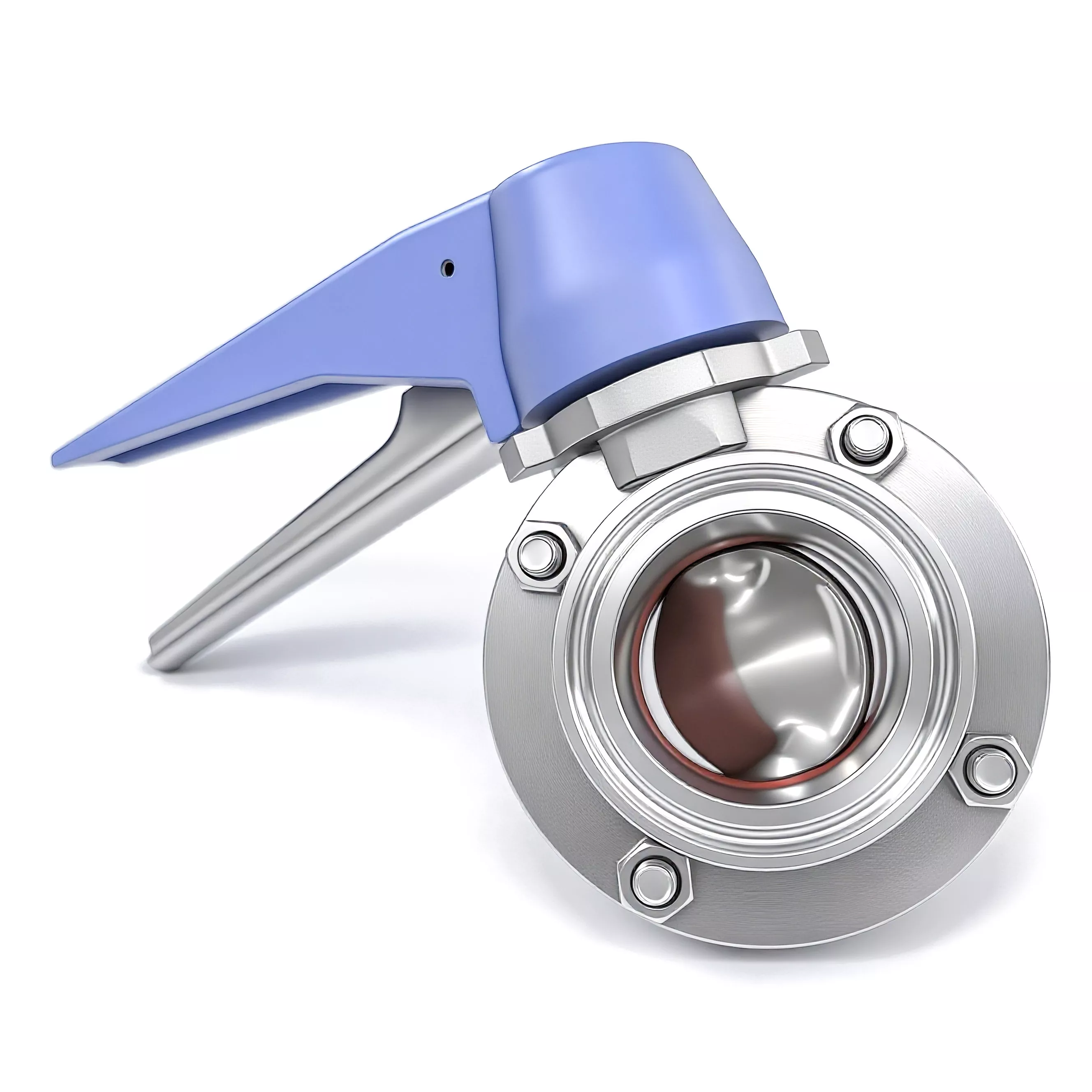

• ロック可能な手動ハンドル:開いたプロセス領域での意図しない位置の変更を防ぎます。

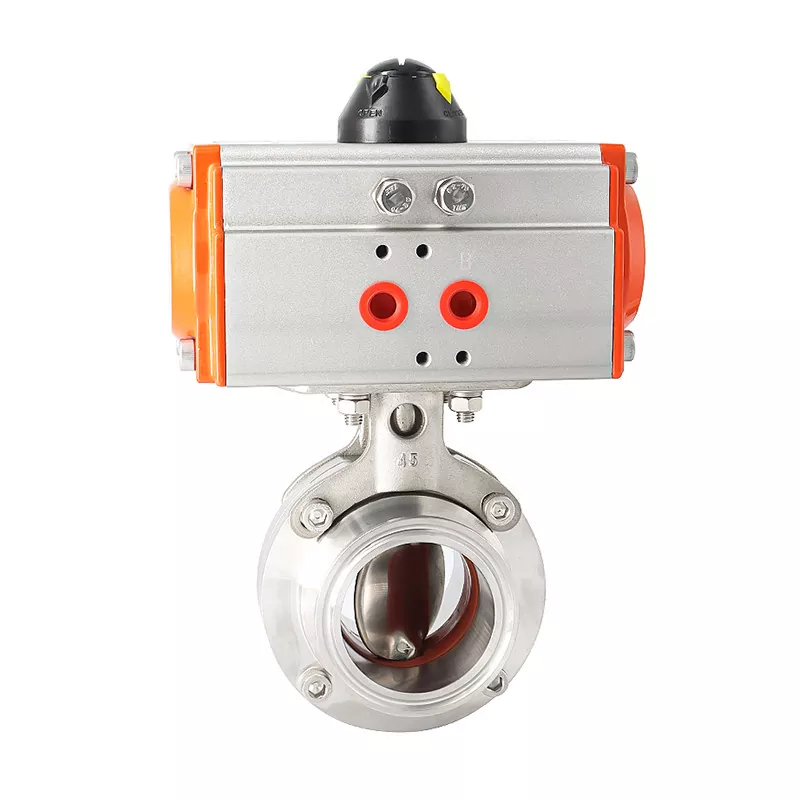

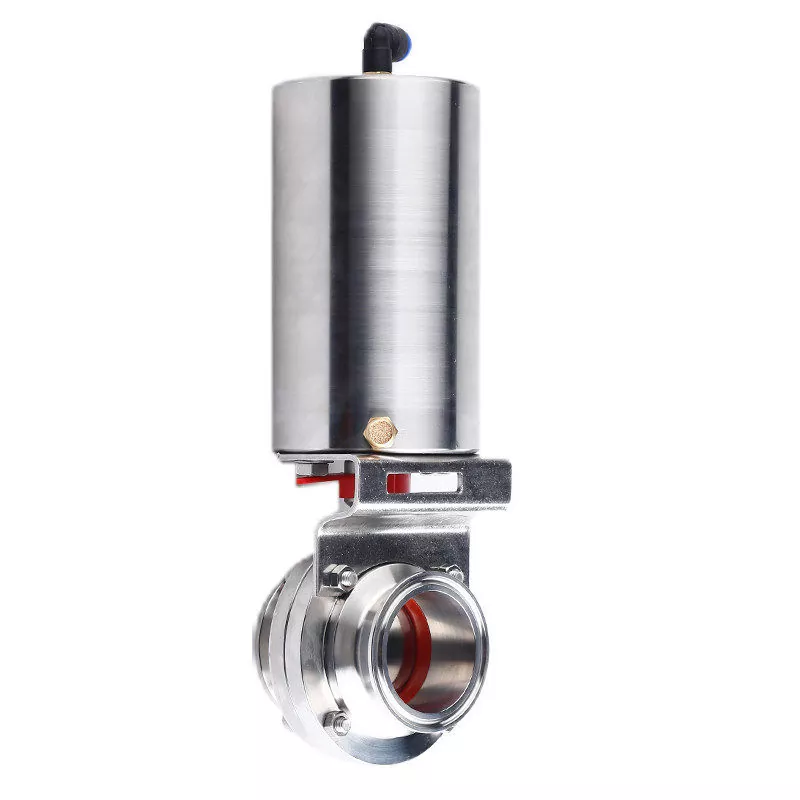

• アクチュエータ取付フランジ：標準 ISO 5211 パターンにより、バルブを変更することなく簡単に自動化できます。

衛生用途の選択基準

正しいバルブ構成を選択するには、製品特性、洗浄媒体、動作温度、圧力降下の制限、および自動化要件を評価する必要があります。次の基準は、プロセス エンジニアが適切な INGYUE サニタリー バタフライ バルブを指定するのに役立ちます。

• 製品の粘度および固形分含有量:高粘度の流体や微粒子を多く含む流体には、より大きなディスク クリアランスまたは異なるディスク プロファイルが必要になる場合があります。
• シートの化学的適合性:EPDM は、水、蒸気、および多くの食品に適しています。 FKM は油や強力な洗浄剤に耐性があります。 PTFE は幅広い耐薬品性を備えています。
• 熱サイクル:頻繁な SIP サイクルでは、安定した圧縮永久歪み特性を持つ PTFE またはシリコン シートが有利になります。
• 圧力損失の予算:圧力降下が重要な場合は、フルボア ボール バルブを設置コストの低いサニタリー バタフライ バルブと比較することもできます。
• 接続規格：バルブエンドのタイプを既存の配管（トライクランプ、溶接、DIN 11851、SMS など）に合わせます。
• 自動化の準備:選択したアクチュエータを受け入れる ISO 取り付けフランジとステムの寸法を指定します。

設置とメンテナンスに関する考慮事項

適切に取り付けるとシートの寿命が延び、清掃性が維持されます。ディンユでは、シートへの熱による損傷を避けるために、溶接中にディスクが部分的に開いた状態でバルブを取り付けることをお勧めします。トライクランプの取り付けの場合は、歪みを避けるために正しいガスケット サイズを使用し、クランプ セグメントを均等に位置合わせしてください。バルブは、閉じたときに本体が完全に排出されるように取り付ける必要があります。

定期メンテナンスには、シートの切れ目、膨張、圧縮永久歪みの定期検査が含まれます。ほとんどのトライクランプ構成では、バルブ本体をラインから取り外さずにシートを取り外して交換できます。シートを交換するときは、シートの材質に応じて必要な場合にのみ、食品グレードの適合潤滑剤を塗布してください。自動バルブの場合は、アクチュエータの停止位置とリミット スイッチの設定を少なくとも四半期に 1 回、またはプロセスの混乱後に確認してください。

よくある質問

Q: どのような材料が利用可能ですか?

答え:DINGYUE は、腐食環境向けに AISI 304、AISI 316L、デュプレックス 2205、および AL-6XN のボディおよびディスク材料を供給しています。シート材質にはEPDM、FKM、PTFE、シリコン、NBRなどがあります。各材料の組み合わせは、製品の化学的性質、洗浄剤、蒸気への曝露、温度サイクルに基づいて選択されます。材料トレーサビリティの証明書はすべてのバルブに付属しています。

Q: トライクランプ接続と溶接接続のどちらを選択すればよいですか?

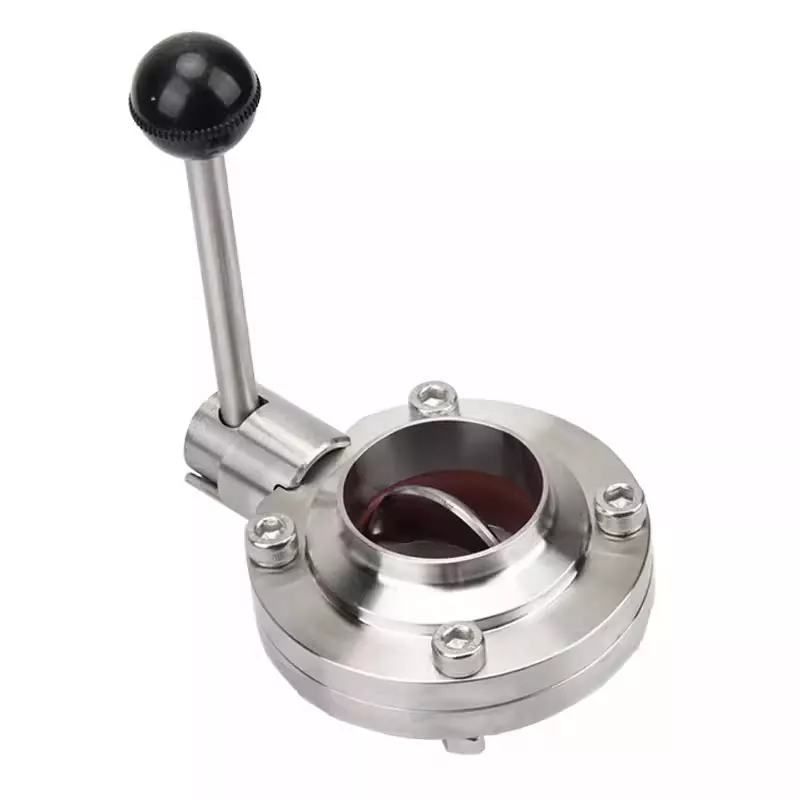

答え:トライクランプ接続により、検査、清掃、シート交換のための迅速な分解が可能です。頻繁に製品の切り替えが必要なラインに最適です。溶接接続は、ガスケット表面を排除する永久的な隙間のない接合を提供し、最小限のメンテナンスアクセスが許容される高純度水システムまたは連続プロセスに推奨されます。選択する場合は、クリーニングの頻度、回線へのアクセス、および検証要件を考慮する必要があります。

Q: サニタリーバタフライバルブは高温の CIP および SIP プロセスに対応できますか?

答え:はい、シート素材が正しく選択されていれば可能です。 EPDM シートは通常、短いサイクルで 248°F / 120°C の飽和蒸気を処理します。シリコンシートは、乾熱または繰り返しの蒸気曝露に対して最大 392°F / 200°C で動作できます。 PTFE シートは、-40°F ～ 356°F / -40°C ～ 180°C の幅広い温度範囲に対応します。仕様の前に、特定の蒸気圧力とサイクル時間をシート素材のデータと照らし合わせて必ず確認してください。

Q: DINGYUE サニタリー バタフライ バルブ 3-A および FDA に準拠していますか?

答え:はい。 DINGYUE バルブは、食品と接触する材料に関する 3-A 衛生基準および FDA の要件を満たすように設計されています。エラストマーシートは FDA 21 CFR 177.2600 に準拠しており、表面仕上げは衛生的な製品接触面の要件を満たしています。検証パッケージと規制監査用のドキュメントが用意されています。

Q: シートはどのくらいの頻度で交換する必要がありますか?

答え:シートの寿命は、サイクル頻度、プロセス温度、洗浄剤、および蒸気への曝露によって異なります。通常の飲食条件下では、EPDM シートは 12 ～ 24 か月持続します。強力な洗浄剤、高温、または研磨剤を使用すると、シートの寿命が短くなります。ディンユでは、6 か月ごとに目視検査を行い、切り傷、腫れ、硬化、圧縮永久歪みが観察された場合は交換することをお勧めします。
