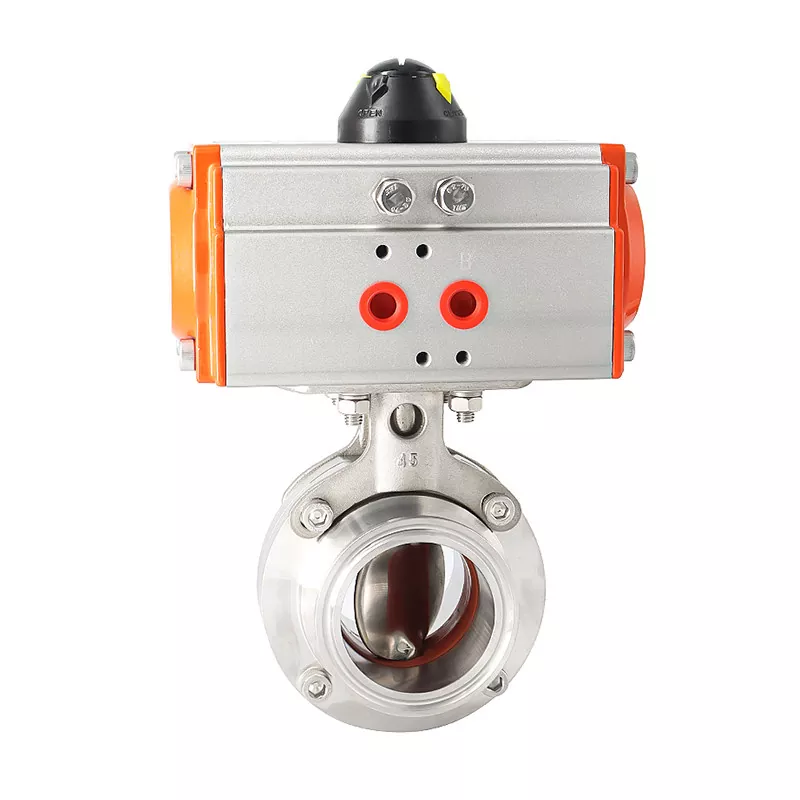

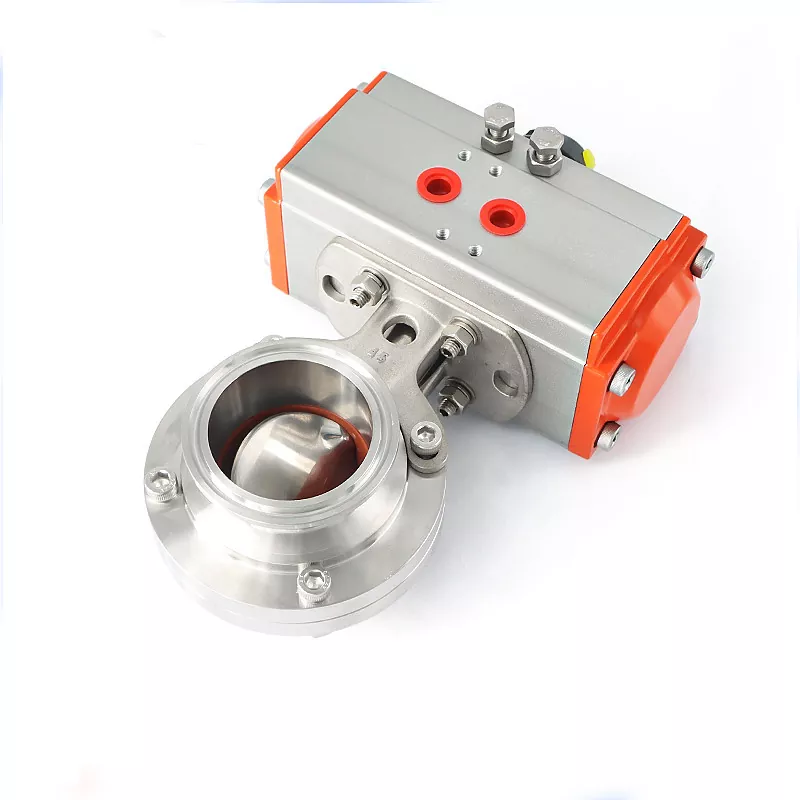

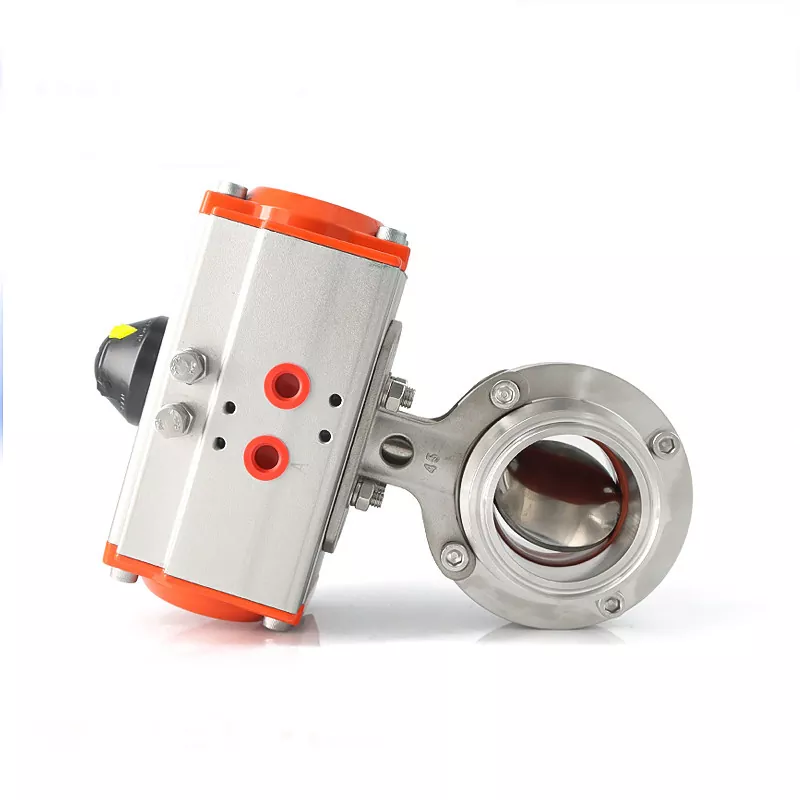

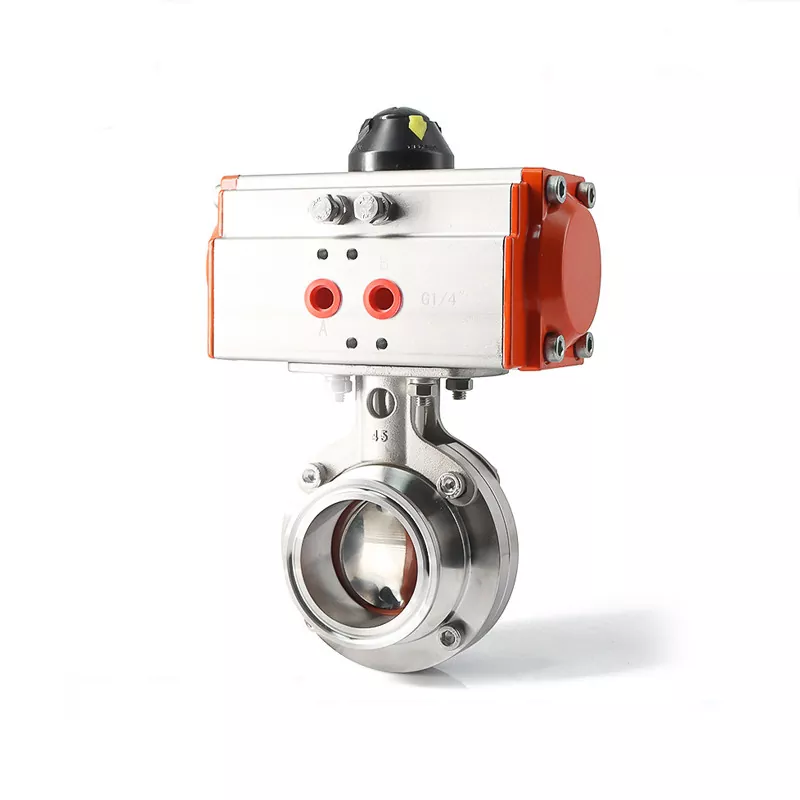

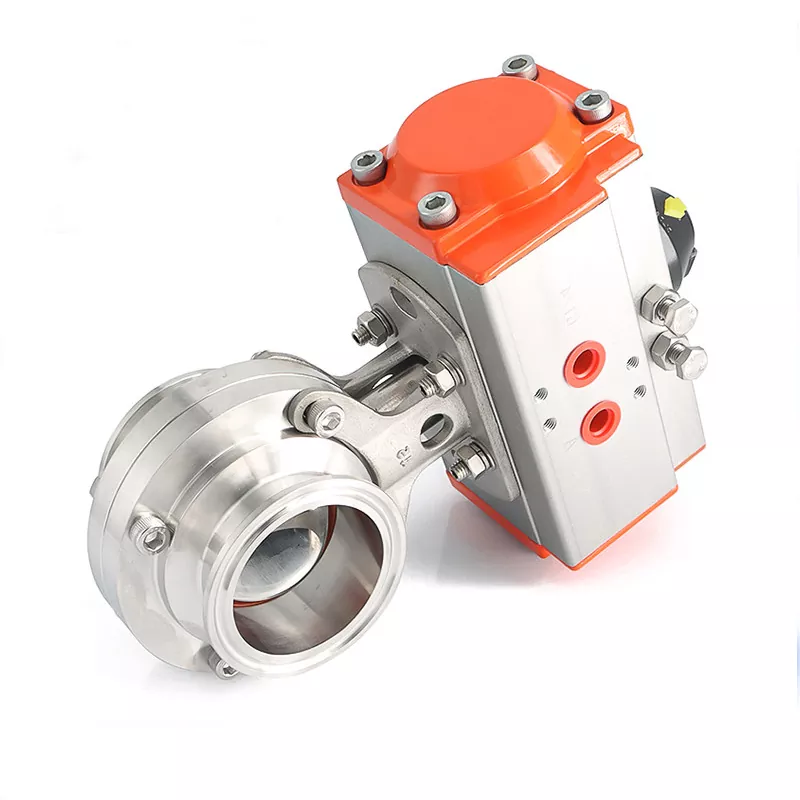

横型空気圧サニタリーバタフライバルブ

標準のボディおよびディスク材質として 316L ステンレス鋼で製造された横型空気圧サニタリー バタフライ バルブは、EPDM、PTFE、または FKM シーリング オプションを選択できます。お客様は、機器や配管の要件に合わせて、さまざまなタイプの空気圧アクチュエータ、位置インジケータ、取り付けブラケット、サニタリー接続を選択することもできます。

DINGYUE は、一貫した B2B 供給をサポートする材料トレーサビリティ、精密機械加工、および 100% 適用可能なバルブ圧力テストを備えたサニタリー バルブを食品および飲料、バイオ医薬品、ファインケミカルおよびデータセンターの液体冷却用途に供給しています。

バルブの仕組み

動作原理は、1/4 回転バタフライ バルブと空気圧作動を組み合わせたものです。

動作シーケンス

圧縮空気 → 空気圧アクチュエータ → バルブステム → ディスク回転 → 流量制御

圧縮空気がアクチュエータに入ると、アクチュエータはバタフライ ディスクを回転させる回転運動を生成します。

オープンポジション

ディスクはパイプラインとほぼ一致して回転し、流体がバルブを通過できるようにします。

閉位置

ディスクが流路を横切って回転し、パイプラインを遮断します。

自動運転

空気圧アクチュエータはプラントの制御システムから信号を受信し、プロセスシーケンスに応じた自動開閉を可能にします。

これにより、このバルブは、オペレータが配管システム内のすべてのバルブに手動でアクセスすることなく、繰り返し可能なバルブ操作を必要とする用途に適しています。

フェールセーフ オプション

選択したアクチュエータに応じて:

・複動式：開閉ともエアで作動します。

· ノーマルクローズ (NC): 空気が除去されると、バネ力によりバルブが閉位置に戻ります。

· ノーマルオープン (NO): 空気が除去されると、バネの力によりバルブは開位置に戻ります。

正しい構成は、プロセス制御戦略と必要な障害位置によって異なります。

材料と技術仕様

エンジニアリング上の主な利点

コンパクトな空気圧構成

空気圧アクチュエータは、バルブハンドルへの手動アクセスを必要とせずに自動操作を提供するため、機器の組み立てや集中プロセス制御に実用的です。

衛生的なステンレス鋼構造

標準の 316L ステンレス鋼構成は耐食性を備え、要求の厳しい衛生的で高純度の流体環境に最適です。

滑らかな内面

指定された構成では、Ra ≤ 0.8 μm の内面仕上げが可能で、プロセス媒体が蓄積する可能性のある領域を減らすのに役立ちます。

フレキシブルシール材

EPDM は標準シールとして提供されますが、PTFE および FKM はさまざまな化学特性または温度特性を必要とする用途に利用できます。

複数の接続構成

トライクランプ、ねじ込み/ユニオン、突合せ溶接構成により、バルブをさまざまなサニタリー配管システムに適合させることができます。

設定可能な作動

複動、常閉および常開の空気圧アクチュエータ構成により、エンジニアはプロセスに応じて動作ロジックを選択できます。

追跡可能な材料管理

DINGYUE は、該当する注文に対して材料試験レポート (MTR) と熱数トレーサビリティを提供し、供給プロセス全体にわたる材料検証をサポートします。

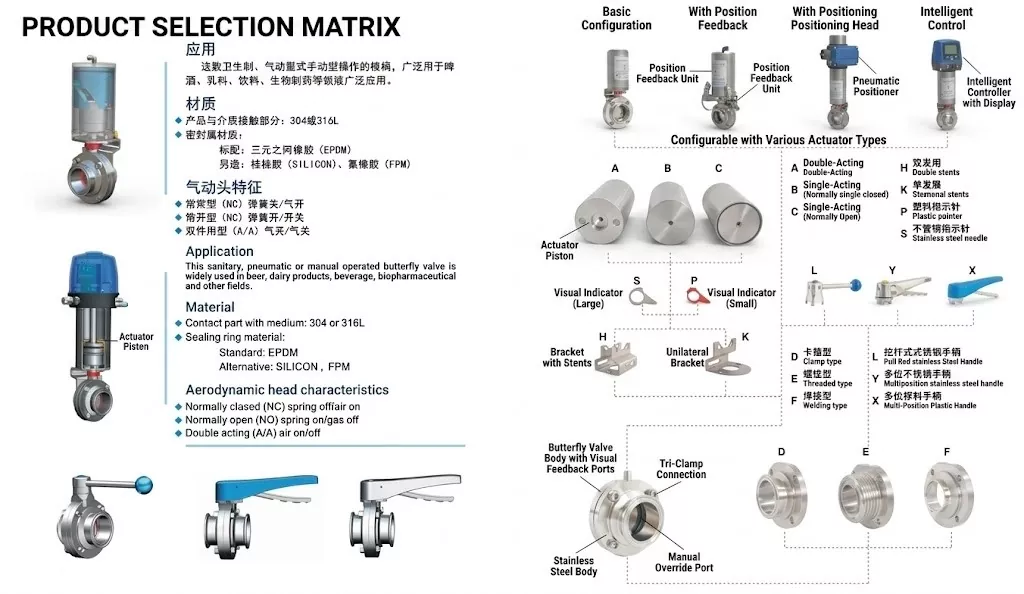

空気圧アクチュエータの選択

アクチュエータは、サニタリー バタフライ バルブが空気圧信号にどのように反応するか、および空気供給が遮断されたときに何が起こるかを決定します。

複動アクチュエータ

コード: A

開閉には空気圧を使用します。

以下に適しています:

・自動化されたプロセスライン

· 頻繁にサイクリングする

· 圧縮空気を継続的に供給するシステム

· 制御された開閉が必要な用途

単動常閉

コード:B

アクチュエータは圧縮空気を使用してバルブを開き、空気圧が除去されるとバネの力で閉位置に戻ります。

プロセスでフェールクローズ構成が必要な場合に推奨されます。

単動ノーマルオープン

コード: C

アクチュエータは圧縮空気を使用してバルブを閉じますが、空気圧がなくなるとバネの力でバルブが開いた位置に戻ります。

プロセスでフェールオープン構成が必要な場合に推奨されます。

位置インジケーターのオプション

S — ステンレススチール製インジケーター

要求の厳しい産業環境に適した耐久性のある機械式インジケーター。

P — プラスチック製の視認性の高いインジケーター

バルブの位置を視覚的に簡単に識別できるように設計された軽量インジケーター。

接続と取り付けのオプション

接続および取り付け形状は、既存の配管システムと利用可能な設置スペースに応じて選択する必要があります。

トライクランプ接続 - D

衛生処理システムで広く使用されているクイックリリースの衛生接続。

利点は次のとおりです。

・簡単な取り付け

· 素早い分解

・便利なメンテナンス

・サニタリー配管システムに最適

ねじ込み式/ユニオン接続 - E

ねじ込み式またはユニオン式接続を必要とする配管システム用に設計されています。

このオプションは、周囲の機器が互換性のある衛生的なネジ付きインターフェイスを使用している場合に検討できます。

突合せ溶接接続 - F

恒久的な配管設置用に設計されています。

突合せ溶接接続は、バルブがプロセス配管に直接組み込まれており、頻繁に取り外す必要がない場合に使用できます。

取付金具

H — 耐久性の高い両面ブラケット

機械的安定性が重要な用途に堅牢なアクチュエータとバルブの取り付け構成を提供します。

K — 片面ブラケット

設置スペースやセンサーの位置を考慮する必要がある、よりコンパクトな取り付け構成。

装置メーカーの場合は、製作前にアクチュエータの向きや周囲のクリアランスを確認する必要があります。

応用産業

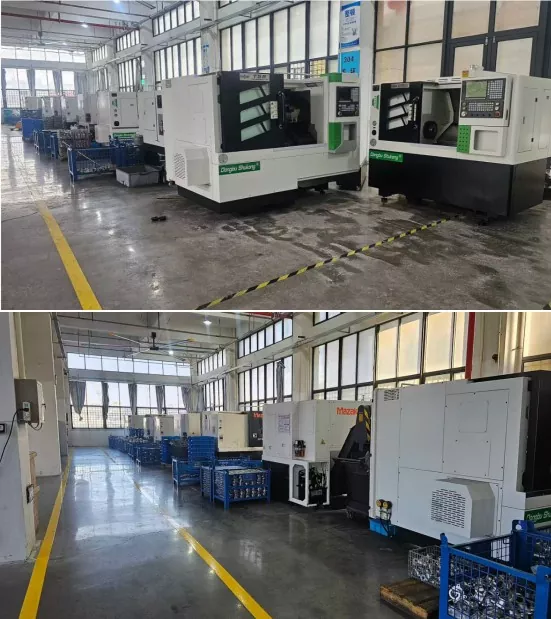

先進的な製造ワークショップ

当社の工場の壁にある標識が見えますか?当社では、SS304 や SS316 などのさまざまな種類のステンレス鋼を、独自の機械を使用して完全に別のエリアに保管しています。それらを混同することは決してありません。これにより、高級で錆びにくい金属にお金を払ったときに、支払った金額とまったく同じものが得られることが保証されます。
