中国衛生ボールバルブ工場直接メーカー

ディンユエ のサニタリー ボール バルブ ソリューションは、製品の純度、洗浄性、信頼性の高い遮断が求められる衛生的な処理環境向けに設計されています。 DINGYUE サニタリーボールバルブは、食品および飲料、乳製品、製薬、バイオテクノロジー、化粧品業界で広く仕様化されています。すべてのバルブ本体、ボール、接続部は、汚染のリスクを排除し、メンテナンスのダウンタイムを削減し、長期的なパフォーマンスを実現するように設計されています。表面仕上げ、材料トレーサビリティ、業界コンプライアンスに細心の注意を払い、ディンユエプロセッサーがバッチおよび連続操作全体で一貫した製品品質を達成できるように支援します。

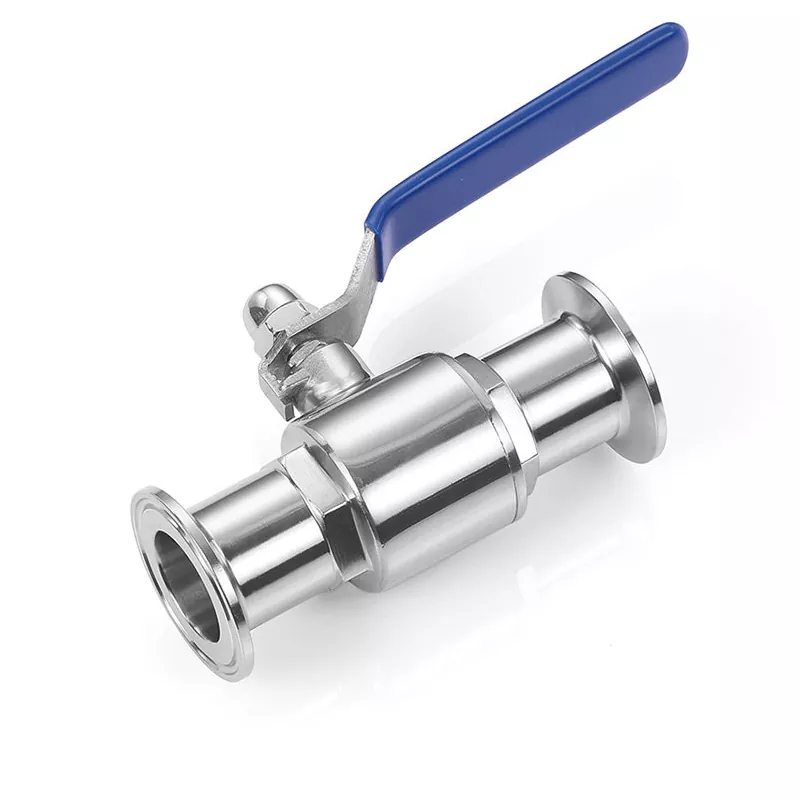

ディンユエ サニタリー ボール バルブは、衛生的なパイプライン用に特別に設計された 4 分の 1 回転遮断装置です。標準的な工業用ボールバルブとは異なり、このバルブは隙間のない接液面、フルボア構造、FDA および 3A 規格に準拠した高純度材料を特徴としています。このバルブは手動構成と自動構成があり、液体処理、超純水システム、発酵、定置洗浄 (CIP) アプリケーションに適しています。

主な機能の概要

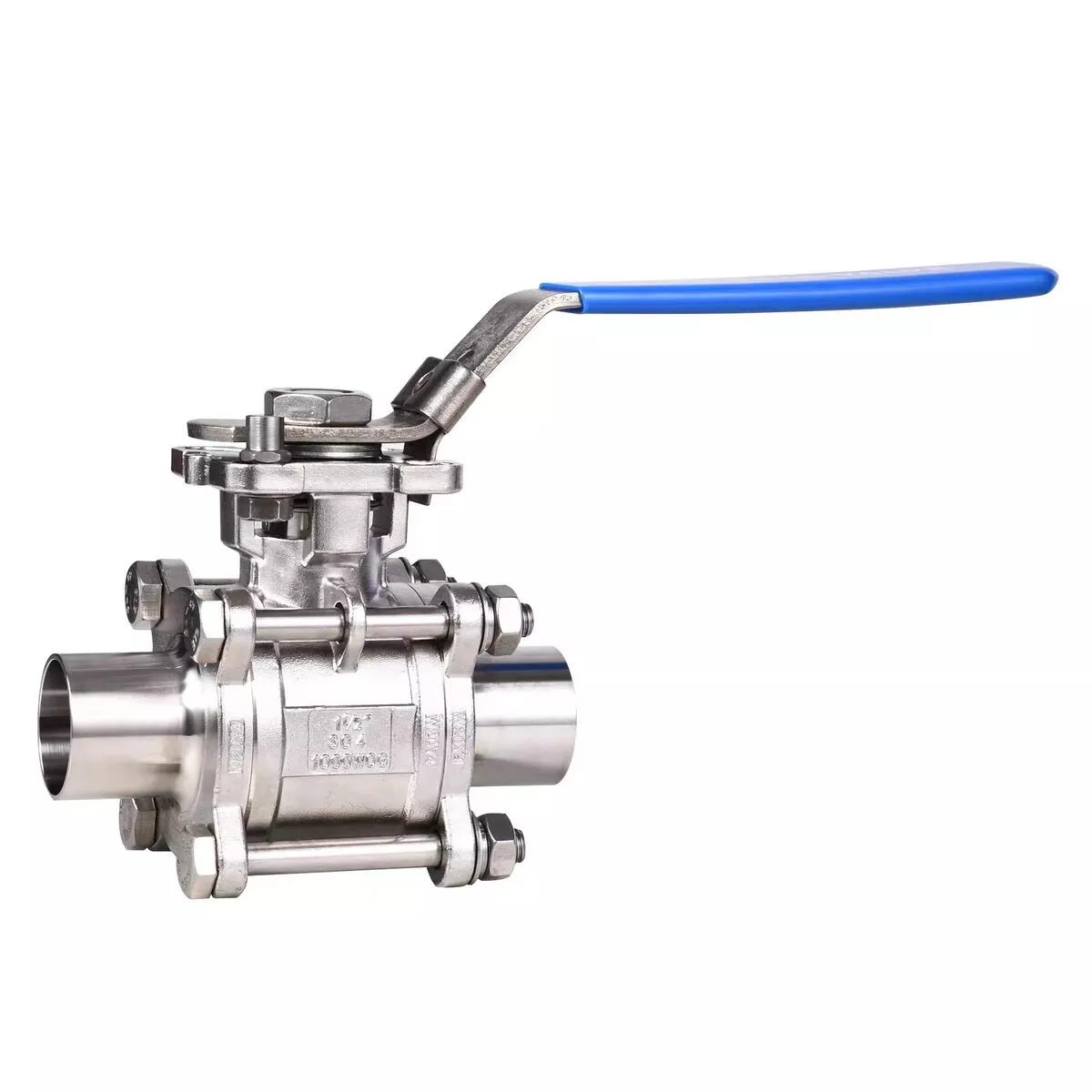

• フルボア設計:内径が減少しない制限のない流路により、最大流量と完全な排水をサポートします。
• 隙間のない接液面:すべての接触面は磨かれており、細菌の増殖を防ぐために穴、折り目、またはデッドレッグがありません。
• 316L ステンレス鋼構造:炭素含有量が低いため、耐食性と溶接性が向上し、医薬品および食品グレードの要件を満たします。
• FDA準拠のシート素材:PTFE、TFM 1600、および PEEK シート オプションは、FDA 21 CFR 177.1550 および USP クラス VI 規格を満たしています。

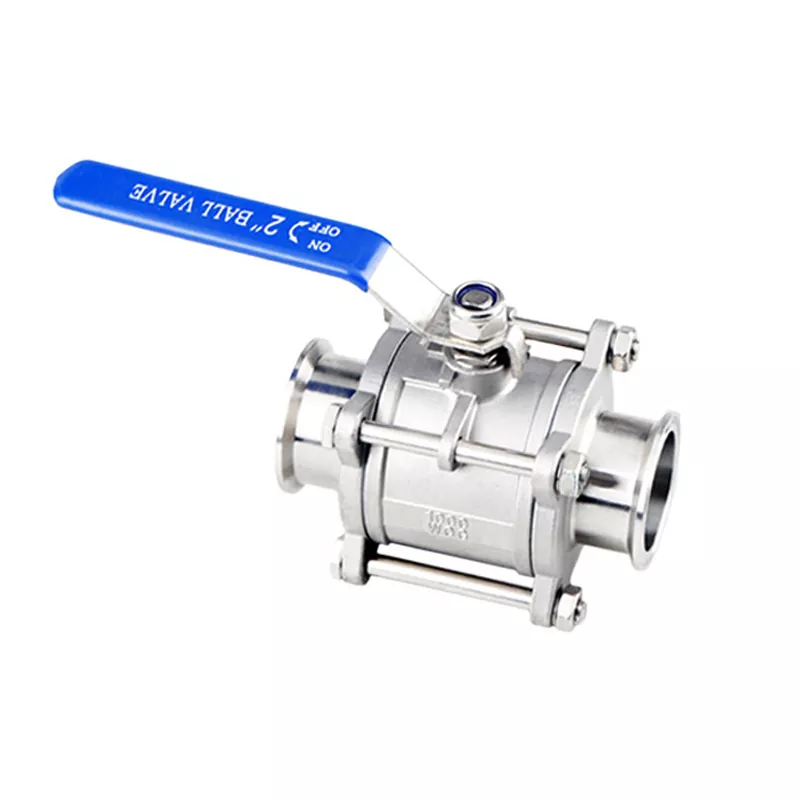

• トライクランプの互換性:標準接続は ISO 2852 および DIN 32676 に準拠しており、迅速な取り付けと取り外しが可能です。
• CIP および SIP 対応:バルブの設計は、シートやシールを劣化させることなく、繰り返しの洗浄と滅菌サイクルに耐えることができます。
• ライブロードステムパッキン:熱サイクルや圧力変動下でも一貫したシール力を維持し、漏出ガスを削減します。
• 複数の作動オプション:手動レバー、空気圧ロータリー アクチュエータ、電動アクチュエータ パッケージは位置フィードバック付きでご利用いただけます。
• 材料のトレーサビリティ:すべての DINGYUE サニタリー ボール バルブには、ご要望に応じて接液コンポーネント用の 3.1 材質証明書が付属しています。
• ロックアウト/タグアウト機能:手動ハンドルは、安全なメンテナンス手順のために開いた位置または閉じた位置でロックできます。

  産業用途

  • 牛乳、クリーム、ヨーグルト、チーズの乳製品加工ライン
  • ジュース、ビール、ワイン、炭酸飲料などの飲料の製造
  • 精製水、WFI、製品輸送のための医薬品製造
  • バイオテクノロジー発酵と下流処理
  • 化粧品およびパーソナルケア製品の混合および充填
  • ソース、シロップ、食用油などの食品成分の取り扱い
  • 超純水供給ループ
  • CIP および SIP の供給ヘッダーと戻りヘッダー

  よくある質問

  質問: DINGYUE はどのような認定を取得していますか?

  回答: DINGYUE バルブは ISO 9001 認定の品質システムに基づいて製造されています。規格準拠には、PTFE シートに関する FDA 21 CFR 177.1550、エラストマーに関する FDA 21 CFR 177.2600、プラスチックおよびエラストマー材料に関する USP クラス VI、および衛生設計に関する 3A 衛生基準が含まれます。欧州市場向けのバルブには、圧力機器指令 2014/68/EU に基づいて CE マーキングが付いています。ご要望に応じて、DINGYUE は接液部の 3.1 材料証明書、表面粗さ試験レポート、および工場受け入れ試験文書を提供できます。

  質問: どのような温度と圧力の定格が適用されますか?

  回答: PTFE シートを備えた標準の DINGYUE バルブは、-20°C ～ 150°C で動作し、20°C で最大 1000 psi (69 bar) の作動圧力に耐えます。 TFM 1600 シートを使用すると、耐蒸気性が向上しながら、温度範囲がわずかに上向きに広がります。 PEEK シートは 200°C までの連続運転を可能にします。圧力定格は温度が上昇すると低下するため、DINGYUE では最終仕様の前に、特定のシートの材質とサイズの圧力温度曲線を確認することをお勧めします。

  質問: 適切なシート素材を選択するにはどうすればよいですか?

  回答: シート材料の選択は、プロセス温度、化学物質への曝露、洗浄媒体、および動作サイクル頻度によって決まります。 PTFE は、最大 150°C の温度の食品および飲料ラインに最適な汎用品です。 TFM 1600 は蒸気下でのシールの一貫性が向上し、正確な公差に合わせて機械加工するのが容易なため、医薬品洗浄の検証に最適です。 PEEK は、温度が 150°C を超える場合、または強力な洗浄化学薬品を使用する場合に必要です。 DINGYUE の技術エンジニアは、クリーニング SOP とメディアの互換性を確認して、適切なシート オプションを推奨します。

  質問: 衛生用途にはどのような表面仕上げオプションがありますか?

  回答: DINGYUE は、接液コンポーネントに対して 3 つの標準表面仕上げレベルを提供しています。 Ra0.8μmは一般飲食サービスに適しています。 Ra 0.4 μm は、洗浄の検証がより要求される製薬およびバイオテクノロジーのプロセスに推奨されます。 Ra 0.25μmは、超純水や無菌処理に最高の洗浄性と耐食性を提供する電解研磨仕上げです。すべての表面仕上げは校正済みの表面粗さ計を使用して測定され、ご要望に応じて表面粗さ証明書を入手できます。

  質問: DINGYUE サニタリーボールバルブは自動化できますか?

  答え: もちろんです。 DINGYUE は、1/2 インチから 4 インチまでのすべてのバルブ サイズに対応する空気圧および電気作動パッケージを提供しています。空気圧アクチュエータは複動またはスプリングリターン動作で利用でき、標準の NAMUR ソレノイド バルブを受け入れます。電動アクチュエータには 24V AC/DC、110V AC、または 230V AC 電源入力が供給され、変調制御または開閉機能を含めることができます。すべての自動化パッケージには視覚的な位置インジケータが含まれており、リミット スイッチ フィードバック、AS インターフェイス、または IO-Link 通信を装備することができます。

  質問: DINGYUE バルブの取り付けとメンテナンスはどのようにすればよいですか?

  回答: 設置は標準的な衛生的な配管手順に従う必要があります。保護キャップを取り外し、ボアを検査し、正しいサイズのトライクランプ ガスケットを使用し、クランプを均等に締めます。ハンドルまたはアクチュエータはアクセス可能であり、開いた位置と閉じた位置が明確に示されている必要があります。定期メンテナンス中に、バルブをサイクルし、シートとシールの磨耗を検査し、損傷したコンポーネントを INGYUE の純正スペアパーツと交換します。常に FDA 準拠の潤滑剤を使用してください。適切な注意を払えば、DINGYUE サニタリー ボール バルブは衛生的な加工ラインで長年にわたり信頼性の高いサービスを提供します。
