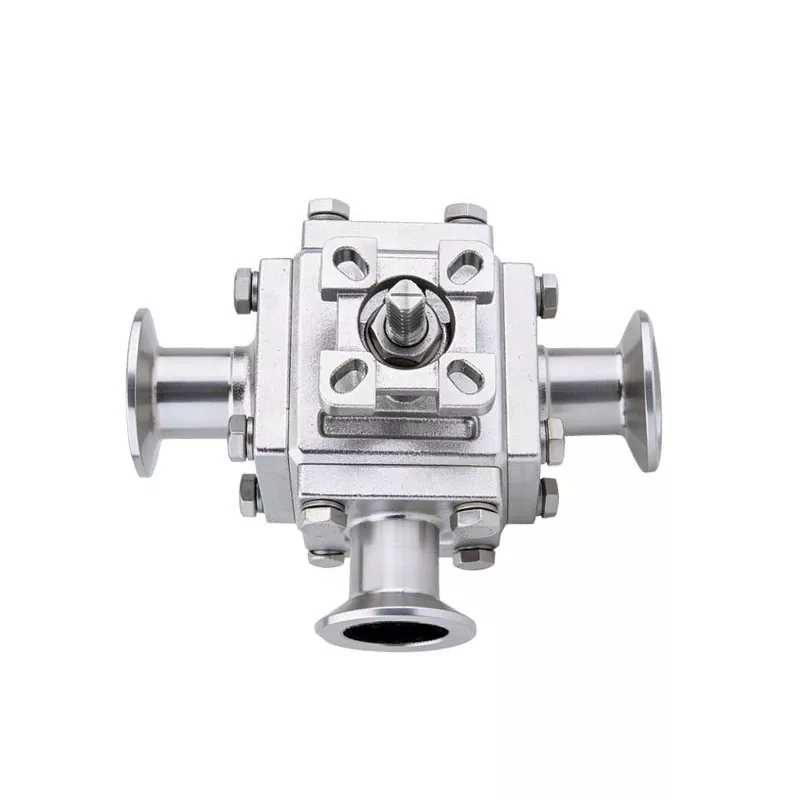

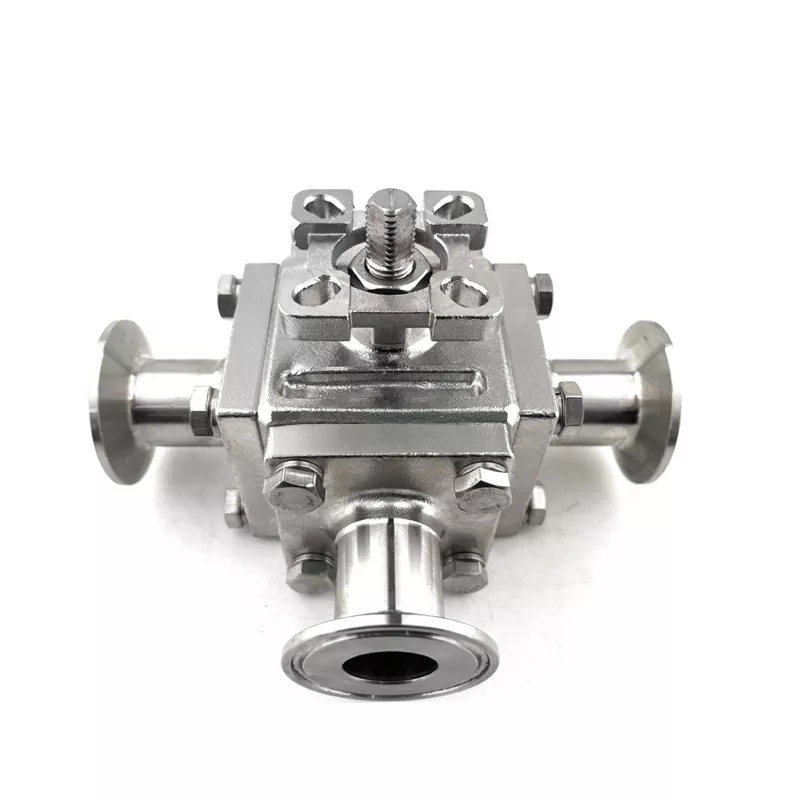

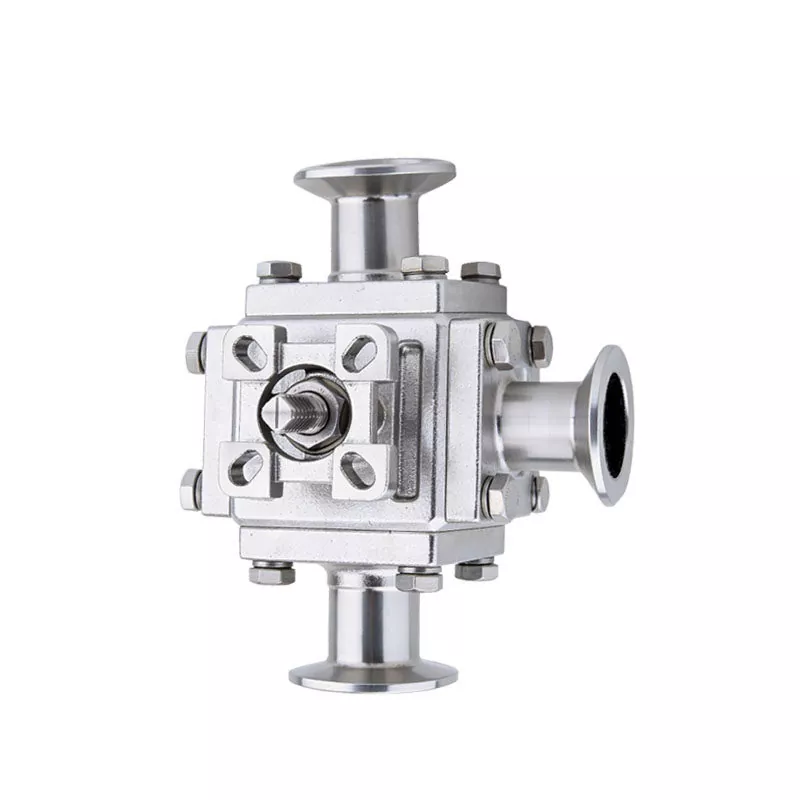

三方カプセル化クランプボールバルブ

サニタリー処理ラインでは、バルブの設計が洗浄効率と汚染管理に直接影響します。 DINGYUE の 3 方向カプセル化クランプ ボール バルブは、液体滞留領域を減らし、動作中に重要なシール部品を保護するのに役立つカプセル化構造で開発されました。クランプ接続により、従来のネジ式設計と比較して取り付けと交換が迅速に行えるため、頻繁に清掃されるパイプライン システムのメンテナンスが容易になります。このバルブは飲料製造、製薬機器、高純度液体循環用途に適しており、厳しい衛生要件をサポートしながら実用的なフロー切り替え性能を提供します。

包括的な技術仕様

どの 3 方ボールバルブが必要ですか?

技術者以外のバイヤーおよび調達マネージャー向けの簡単なガイド

どちらのバルブも流体の方向を制御するのに優れた機能を果たしますが、内部の構造は異なります。ここでは、予算とシステムに適したものを選択するのに役立つ、専門用語を使わないシンプルな内訳を示します。

1. 3 ウェイ カプセル化クランプ ボール バルブ

このバルブを広く開いた真っ直ぐなトンネルと考えてください。バルブ内の穴はパイプラインとまったく同じサイズです。

最大流量、ゼロ抵抗: 狭い箇所がないため、液体は完全にスムーズに移動します。ポンプは余分に働く必要がなく、圧力が失われることはありません。

濃い液体に最適: 液体が濃い場合 (ソース、ペースト、ジェルなど)、または小さな粒子が含まれている場合は、何も引っかからないため、これが最良の選択です。

非常に簡単な洗浄: 内部は完全に平らでまっすぐなので、洗浄システム (CIP/SIP) はデッドゾーンなしで古いバッチを簡単に洗い流すことができます。

トレードオフ: 重い四角いボディには、より多くの高級ステンレス鋼が使用されているため、より重く、より高価になります。

2.レデュースボアスロープ3方ボールバルブ

このバルブの内部では、中央部分 (ボール) がパイプよりわずかに狭くなります。すべてがうまく動くように、中央と両端を結ぶ滑らかで緩やかなスロープ (小さな滑り台のような) を作りました。

100% 完全な排水: 内蔵のスロープ設計が命の恩人です。システムの電源を切るか、システムを洗い流すと、残った液体は自然に滑り落ちて完全に排出されます。バルブ内部に水たまりや流体の滞留がありません。

大幅な節約 (高い ROI): コア部品がわずかに小さいため、バルブが軽量になり、予算にさらに優しいです。低価格で優れた衛生性能を実現します。

透明な液体と気体に最適: 流幅のわずかな変化が性能に影響を与えない、純水、空気、ガス、またはデータセンター冷却液に最適です。

早見表

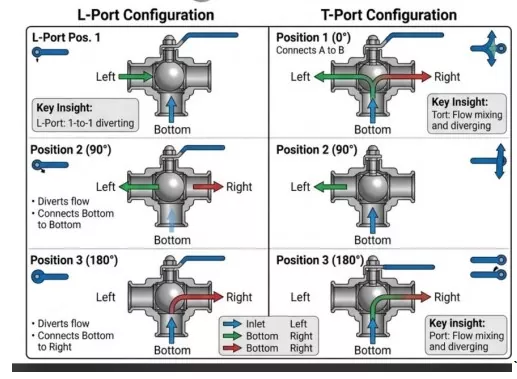

マルチポート バルブを使用すると、エンジニアは複数の単方向バルブを単一のマルチポート アセンブリに置き換えることで、複雑な配管ネットワークを簡素化できます。 3 ウェイ カプセル化クランプ 3 ウェイ カプセル化クランプ ボール バルブは、さまざまなプロセス流体の分配と混合のニーズを満たすために、2 つの異なるポート構成 (L ポートまたは T ポート) で利用できます。

Lポート構成（ダイバータバルブ）

L ポート設計は主に、単一の供給ラインから 2 つの代替方向のいずれかに流体を分流するために使用されます。ハンドルまたはアクチュエーターが $90^\circ$ 回転すると、内部流路が出口ポート A から出口ポート B にきれいに切り替わります。L ポート構成では 3 つのポートすべてを同時に接続することは不可能であるため、バックアップ機器を隔離したり、2 つの別々の貯蔵タンク間で流体経路を切り替えたりするのに理想的な選択肢となります。

T ポート構成 (ミキシングおよびブレンディングバルブ)

T ポート設計により、システムに究極の柔軟性が提供されます。切換弁、混合弁、または完全に開いた通過ブロックとして機能できます。 T ポート バルブを使用すると、3 つのパイプライン ポートすべてを一度に接続できるため、2 つの別々のプロセス ストリームを 1 つの混合流体ラインに組み合わせることができます。さらに、バルブ ボールを回すと、個々のラインを分離したり、完全な 3 方向の流れを維持したりできるため、制御エンジニアは複雑な流体ネットワークを設計する際に完全な柔軟性を得ることができます。

よくある質問

Q: なぜ高純度加工にカプセル化シートが必要なのでしょうか?

A: 標準の 3 ウェイ カプセル化クランプ ボール バルブ シートは、入口ポートと出口ポートの周囲のみをシールし、ボールとバルブ ハウジングの間に小さな隙間が残ります。プロセス流体がこのキャビティに浸透し、停滞する可能性があります。カプセル化されたシートがこの空いたスペースを完全に満たし、バルブ本体内に媒体が閉じ込められることを防ぎます。

Q: このバルブは高温蒸気滅菌に対応できますか?

A: はい。当社のプレミアム TFM 1600 ポリマー シートを使用して構築された場合、当社のバルブは $180^\circ\text{C}$ までの連続温度で確実に動作し、標準の定置洗浄 (CIP) および定置蒸気 (SIP) サーマル クリーニング サイクルと完全に互換性があります。

Q: 完全な材料トレーサビリティ文書は出荷品に同梱されていますか?

A: はい。すべての出荷には、すべてのステンレス鋼部品の正確な化学組成と物理試験データを示す包括的な EN 10204 3.1 材料試験レポート (MTR) が含まれており、元の溶鋼までの完全なトレーサビリティを保証します。

専用のアフターサービスと保証サポート

私たちとお客様のチームとの関係は、荷物が工場から出荷された時点で終了するわけではありません。当社は、お客様の生産ラインのスムーズな稼働を維持するために設計された包括的なサポート システムを使用して、製造するすべての製品をサポートします。

1）包括的な保証: すべてのバルブには、材料と製造品質をカバーする標準の 12 か月の構造保証が含まれています。

2）すぐに発送できる交換部品: 当社は倉庫に交換用シートキット、ステムパッキン、O リングの在庫を大量に保管しているため、メンテナンス部品を迅速に発送してお客様の施設のダウンタイムを最小限に抑えることができます。

3）応答性の高いテクニカル サポート: 当社の経験豊富なエンジニアリング サポート チームは、電子メールまたはビデオ通話で、設置に関する質問、アクチュエータのセットアップ、定期的なメンテナンスのトラブルシューティングについてお客様のチームを支援します。
