トライクランプフレキシブルホースフィッティングと圧着

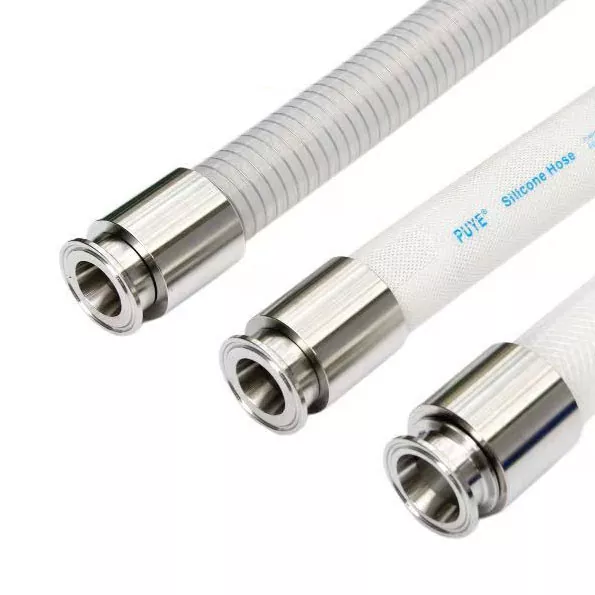

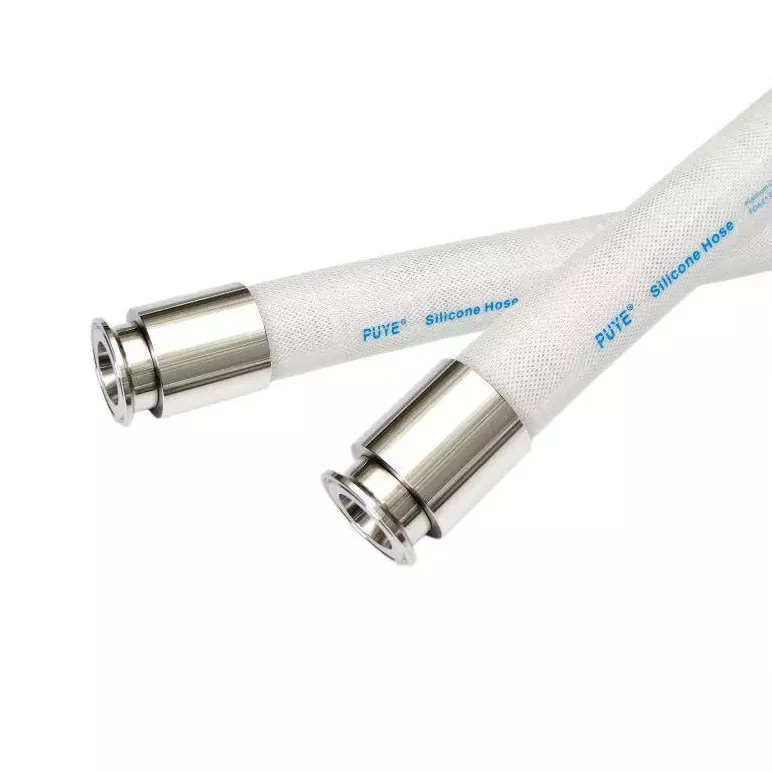

フレキシブルなホース接続は、特にホースが圧力変化、頻繁な洗浄、または繰り返しの取り付けに耐える必要がある場合、配管システムの最も弱い部分になることがよくあります。トライ クランプ フレキシブル ホース フィッティングおよびクリンプは、ステンレス鋼のホース バーブと恒久的なクリンプ スリーブを組み合わせてホースを所定の位置に固定し、動作中の緩みや抜けを防ぎます。

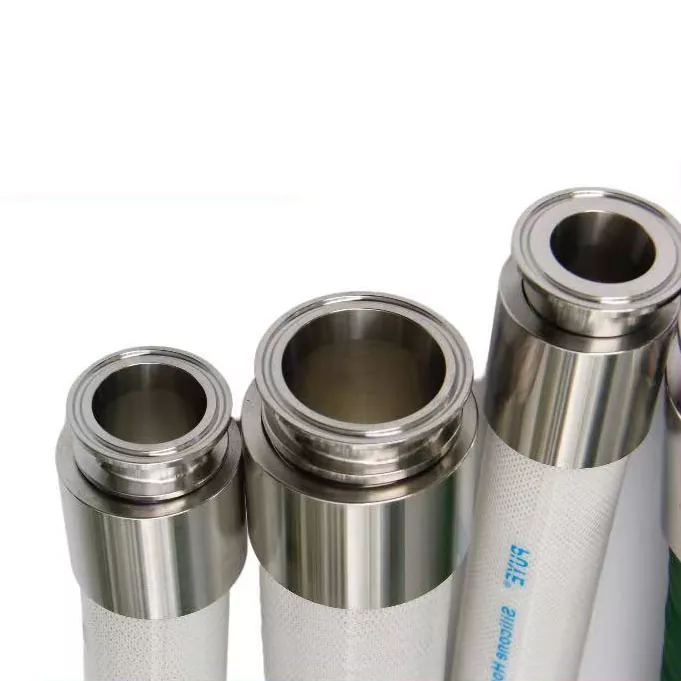

トライクランプエンドにより、ホースアセンブリを衛生配管機器に直接接続でき、圧着スリーブによりホース本体の周囲に一貫した保持力が生成されます。 304 または 316L ステンレス鋼継手と衛生的なホース素材が利用可能なこの接続方法は、洗浄性、柔軟な配線、長寿命を必要とするシステムに適しています。ホースのサイズ、クランプ規格、継手の構成は、さまざまなプロジェクトの要件に応じてカスタマイズできます。

仕様詳細

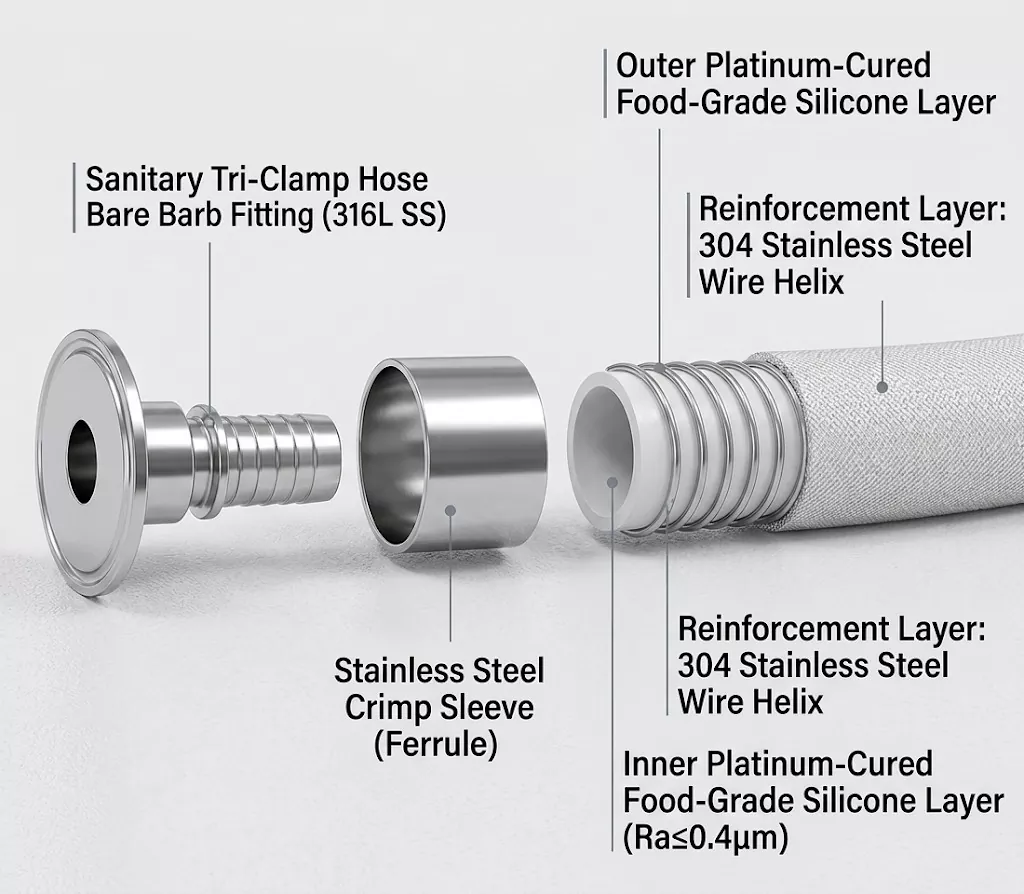

主な構造と材料の利点

恒久的な恒久的な圧着接続: ステンレス鋼のスリーブはマルチバーブフィッティング上に機械で圧着されており、圧力スパイクや激しい振動によるホースの吹き飛ばしを防ぐ恒久的な不正行為防止シールを形成します。

プラチナ硬化シリコン構造: 無臭、無味、非浸出。プラチナ硬化により、標準的な過酸化物硬化シリコーンと比較して、優れた純度が確保され、抽出物が少なくなります。

真空および耐キンク性: 304 ステンレス鋼ワイヤーの螺旋で強化されたホースは、きつい曲げや高真空/吸引操作中にも、平らになったり潰れたりすることなく、完全な内径を維持します。

超滑らかな鏡面仕上げの内側ボア: 滑らかな内面により、製品の蓄積を防ぎ、摩擦損失を低減し、CIP/SIP 洗浄ルーチンを簡単に行うことができます。

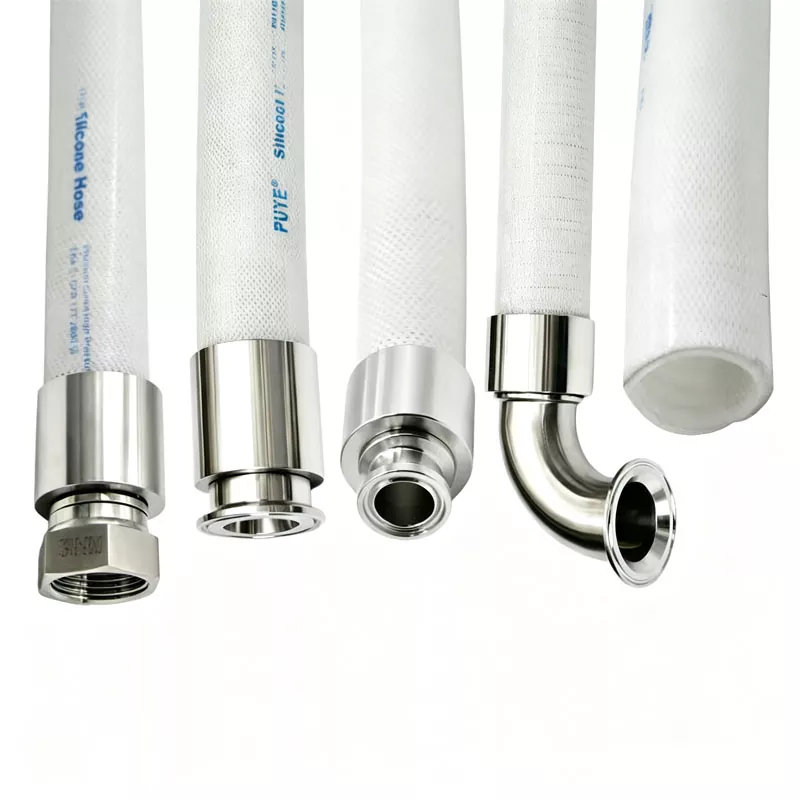

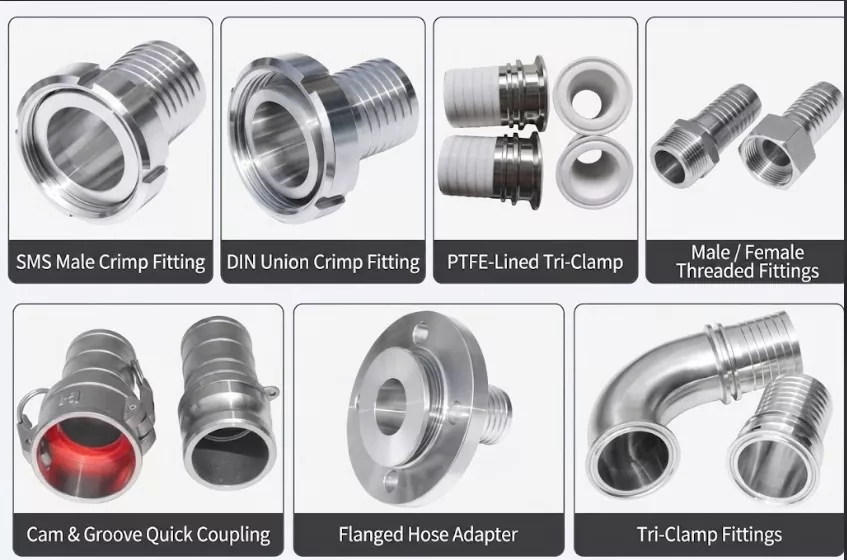

利用可能な末端接続スタイル

トライクランプ / トライクローバー (TC): ASME BPE および 3-A 規格を満たすストレートおよび $90^\circ$ エルボ設計で、工具不要で素早く組み立てられます。

欧州衛生組合 (DIN および SMS): 欧州の乳製品および醸造設備向けに精密機械加工された DIN スイベル ナットおよび SMS 雄ねじカップリング。

工業用ネジ付きアダプター: ポンプ、マニホールド、および剛性パイプに直接接続するための雄および雌の NPT / BSPT ネジ。

フランジ付きおよびカムロック アダプター: 頑丈なシステム用の ANSI/DIN フランジ付き端部と、迅速な流体移送のためのクイック取り外しカムロック (EC) カップリング。

耐食性 PTFE ライニング継手: 非常に攻撃的な化学溶液に対応する完全 PTFE ライニングを備えたフランジとクランプの端。

よくある質問

Q: このフィッティングがトライ クランプ フレキシブル ホース フィッティングと圧着壁の厚さに適合するかどうかを確認するにはどうすればよいですか?

A: これは圧着にとって非常に重要です。当社の継手は、標準のサニタリーホース ID (内径) と一般的な肉厚に基づいて設計されています。ご注文の際、ホースの内径と外径 (OD) をお知らせいただければ、安全で確実な圧着を保証する正確なスリーブ サイズを提供いたします。

Q: トライ クランプ フレキシブル ホース フィッティングとクリンプ、およびフィッティングの間にバクテリアが増殖できる「デッド スペース」はありますか?

A: 私たちのデザインでは違います。当社のクリンプ ステムは、滑らかで連動するテールのデザインが特徴です。スリーブで適切に圧着すると、ホースの内側ライニングとステンレス鋼ステムの間の移行部はほぼ完全にシームレスになります。これにより隙間がなくなり、ラインを 100% 衛生的に保ちます。

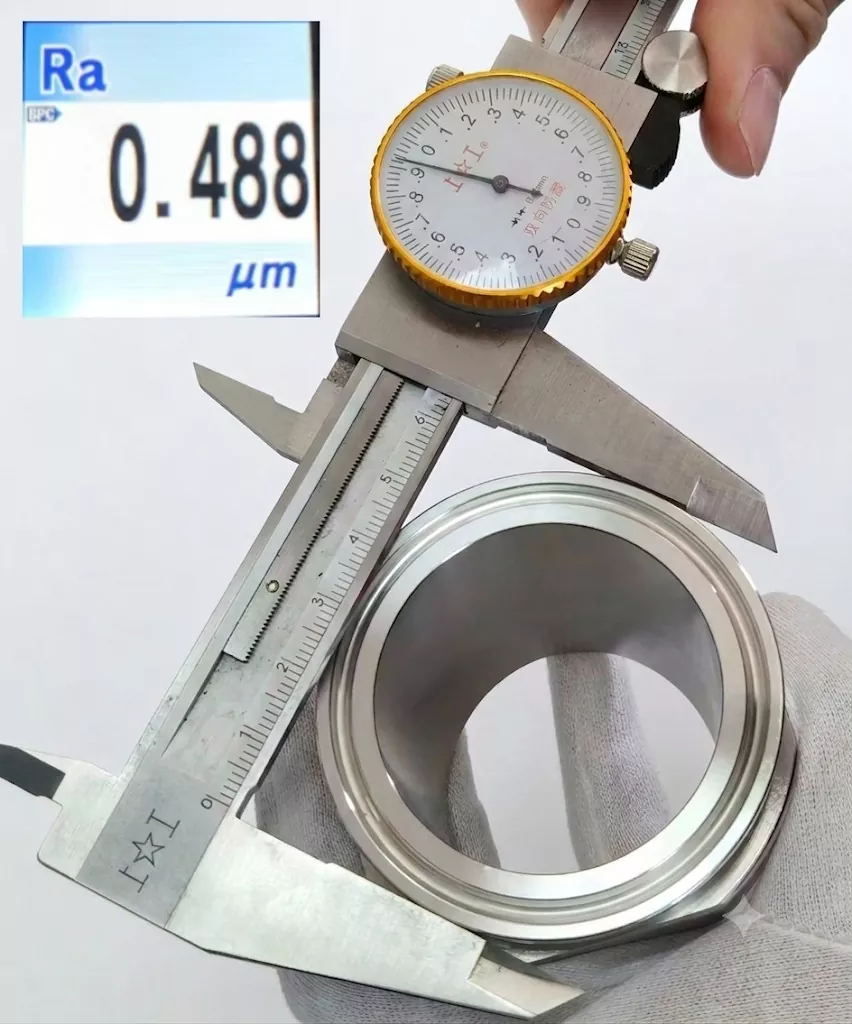

品質管理と粗さ

当社の品質ベンチマークはシンプルです。完璧であるか、何もないかです。すべてのバッチは、高さ、内径、外径、内面仕上げ (Ra < 0.8 µm) について全数検査を受けます。この高い基準を満たした製品のみが出荷されます。ご注文いただいた商品は構築され、動作テストが行​​われていますので、ご安心ください。

DINGYUEのサービスサポート

すべてのサニタリー配管プロジェクトには、接続寸法や材料の選択から納期や設置条件に至るまで、さまざまな要件があります。ディンユは、お客様が適切なコンポーネントを選択し、プロジェクトをスムーズに完了できるよう、購入プロセス全体を通じて技術サポートを提供します。

生産前に、当社のチームが製品の選択、図面の確認、特殊な寸法、表面仕上げ、材質、接続規格などのカスタマイズ要件をサポートします。大量注文の前にテストと検証用にサンプルをご利用いただけます。

製造中、各バッチは厳格な品質手順に従って検査されます。材料証明書、寸法検査記録、製造トレーサビリティ文書を提供して、すべてのコンポーネントがプロジェクト要件を満たしていることを確認できます。

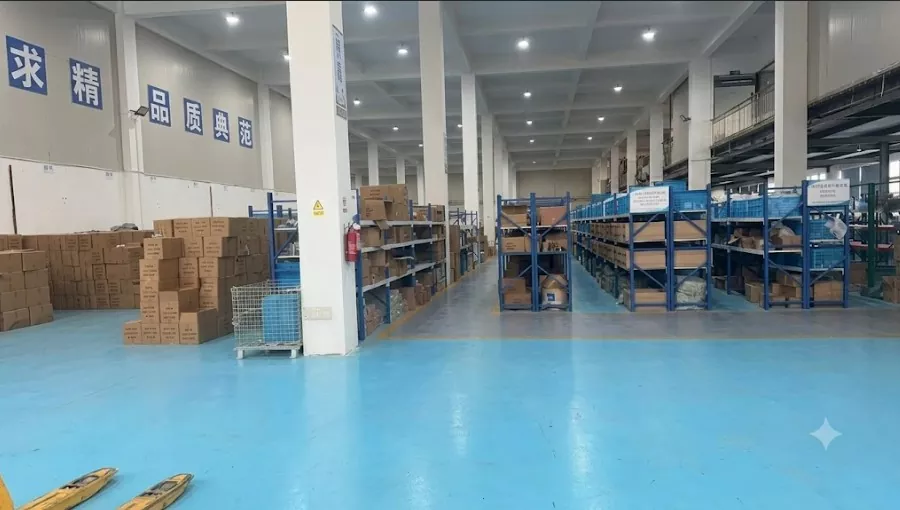

海外からのご注文の場合、DINGYUE は専門的な梱包、出荷調整、生産から配送までの注文の更新をサポートします。製品を受け取った後、必要に応じて、設置ガイダンス、技術支援、交換サポートを受けることもできます。
