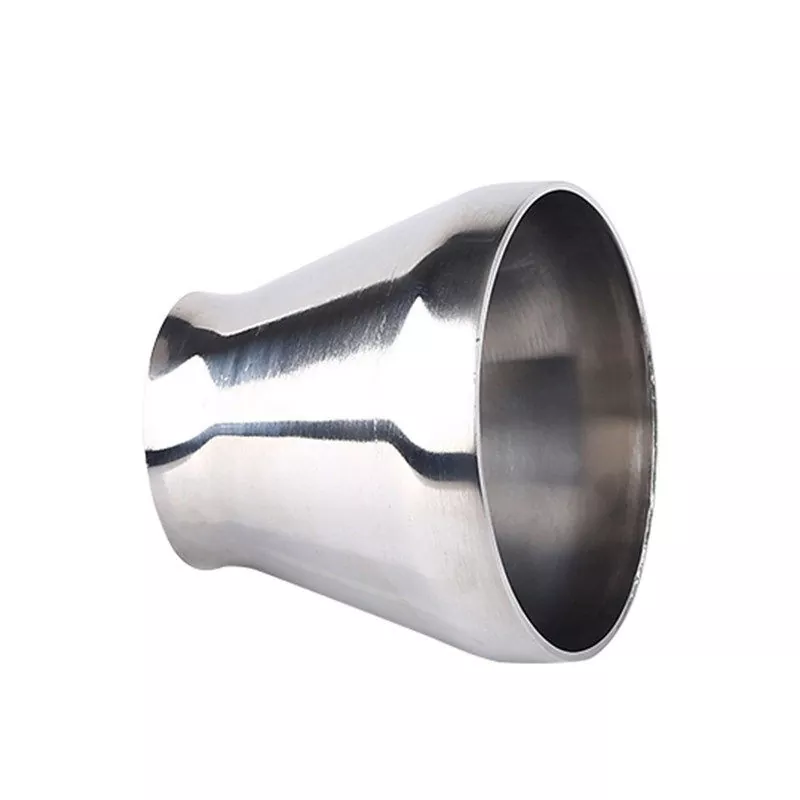

サニタリーレデューサー

サニタリー配管システムでパイプ サイズの変更が必要な場合、不適切に設計された移行部は流れのパフォーマンスに影響を及ぼし、材料が閉じ込められたままになる領域が生じる可能性があります。 DINGYUE サニタリー レデューサは、異なるパイプライン径間を段階的に接続し、機器設計者がより効率的で衛生的な配管レイアウトを実現できるように支援します。

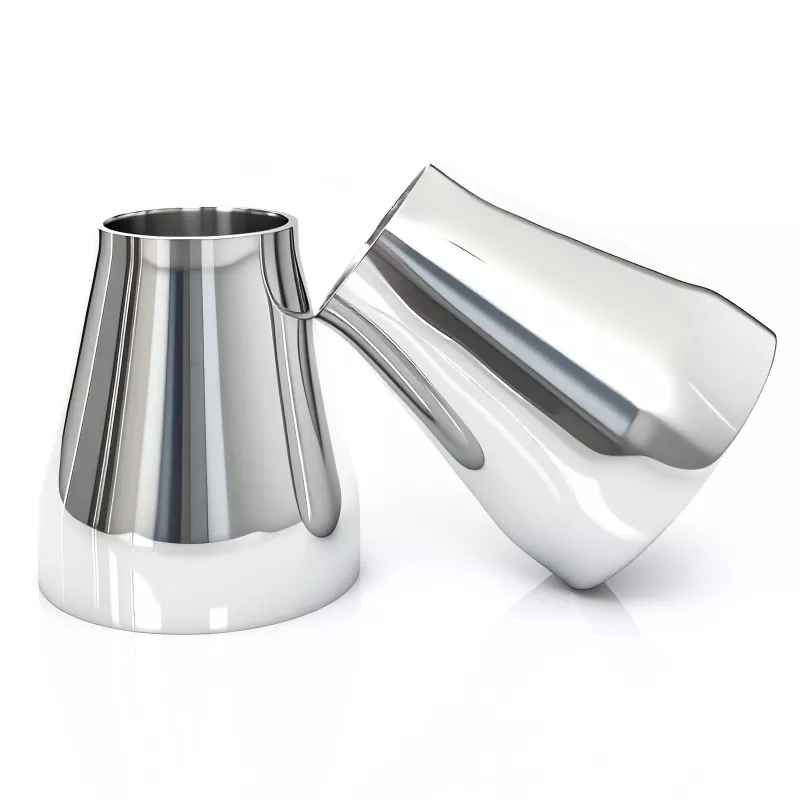

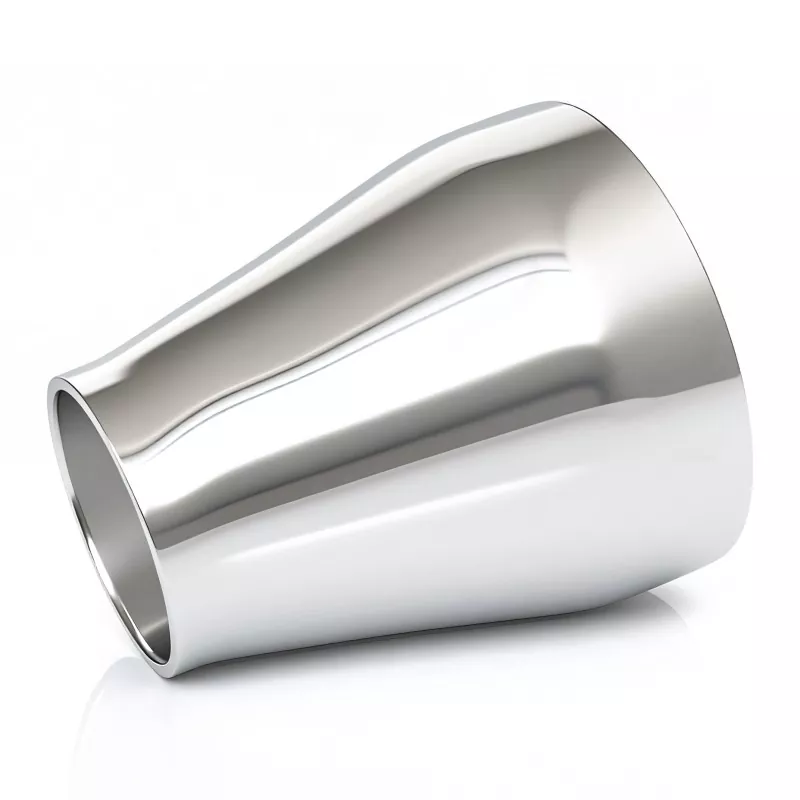

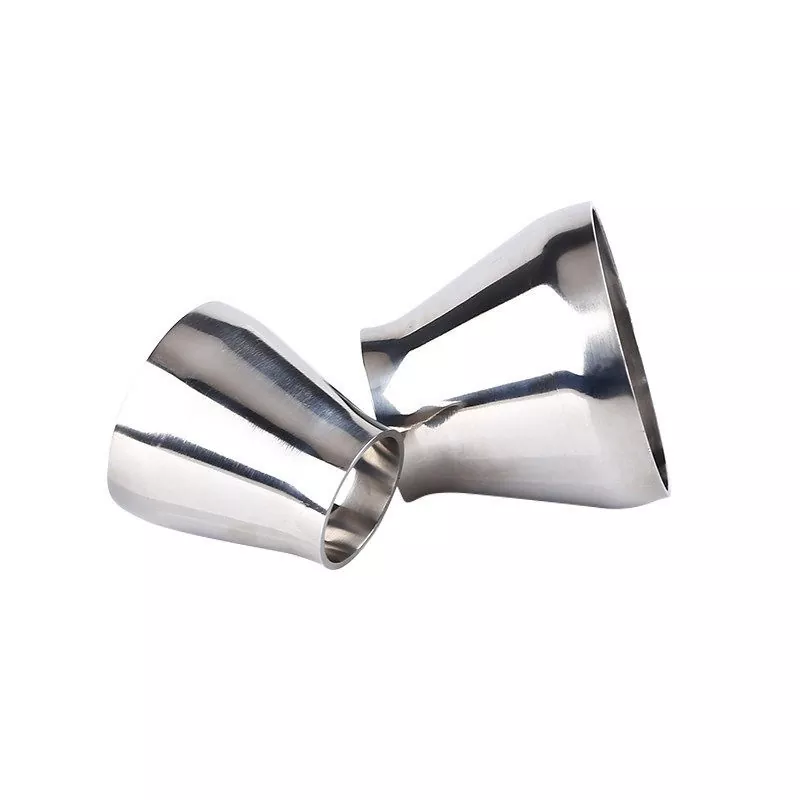

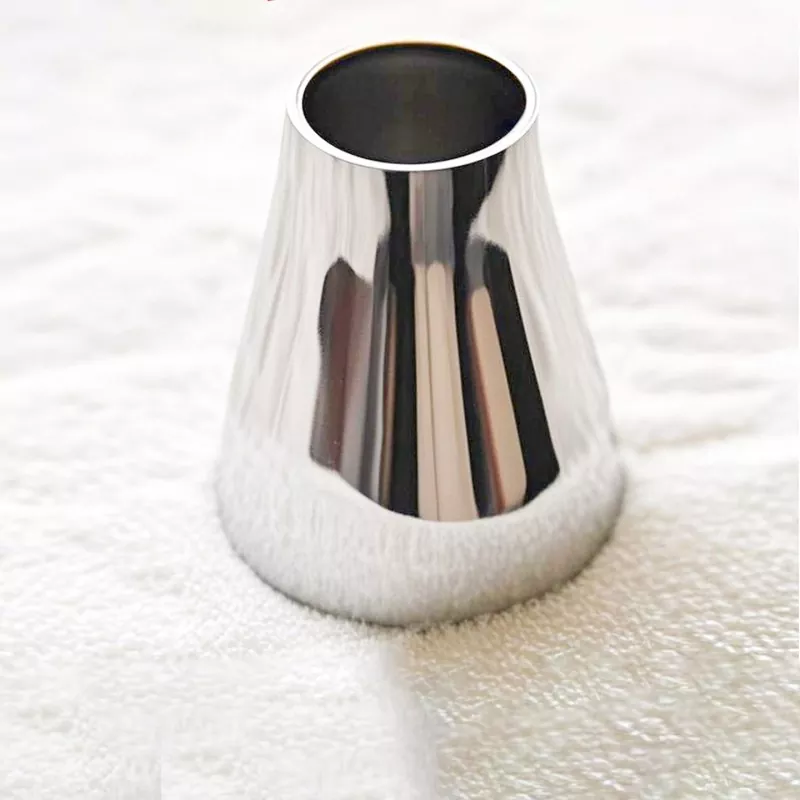

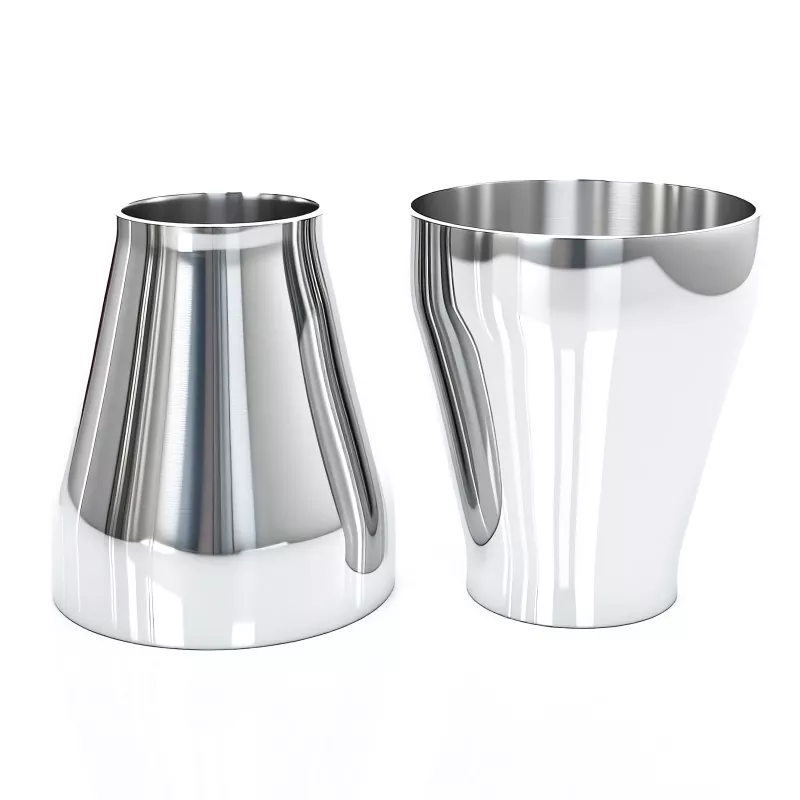

これらの減速機は同心構成と偏心構成があり、設置要件やプロセス条件に応じて選択できます。正確な寸法と衛生的な仕上げを備えた 304/316L ステンレス鋼で製造されており、信頼性の高い接続と一貫した流体の動きを必要とする処理装置、移送パイプライン、液体冷却システムに適しています。

仕様

製品の利点

非常にクリーンな配管システムでは、パイプサニタリー減速機は、サイズの異なる 2 つのパイプを接続するだけではありません。生産を安全かつスムーズに保つために 2 つの重要な役割を果たします。

1)。システムが完全に排出されていることを確認する

これは食品と医薬品の製造における最も厳格な規則の 1 つです。生産終了時や配管の洗浄・消毒時に液体が残ることは絶対にありません。液体が残っていると細菌が繁殖し、次のバッチの製品が台無しになる可能性があります。

平らなパイプでの動作: 水平 (平ら) ラインの場合、偏心減速機 (片面が平坦な減速機) を使用します。パイプの底を正確に同じレベルに保ちます。これにより、製品や洗浄水の一滴一滴が重力によって自然に流れ出し、内部が完全に乾燥した状態になります。

2)。 流れをスムーズに保ち、製品を保護する

牛乳、薬液、濃いソースなど、さまざまな液体は敏感です。強く押しすぎると簡単に破損するものもあります。

速度と圧力の制御: パイプのサイズを変更すると、液体がラインを通過する速度と圧力を管理するのに役立ちます。

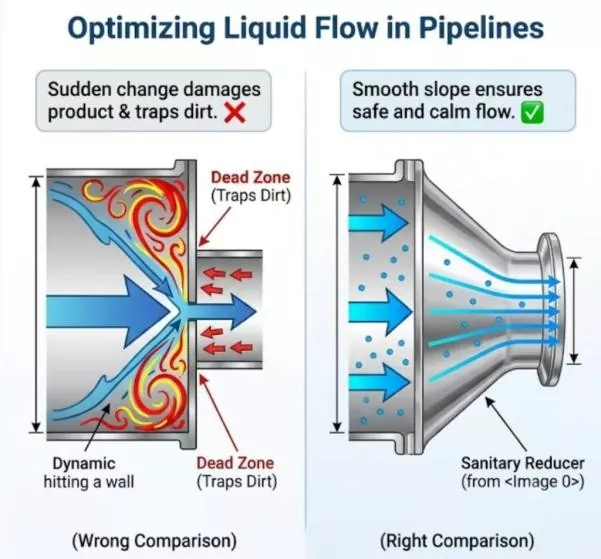

トラップと渦を止める: 大きなパイプを、鋭くて急な壁のある小さなパイプに接続すると、液体が激しく渦を巻き (乱流が発生し)、隅に閉じ込められます。レデューサーにより、緩やかで滑らかな傾斜が得られます。これにより、液体の流れが穏やかに保たれ、食材が傷むのを防ぎ、食べかすが隅に溜まるのを防ぎます。

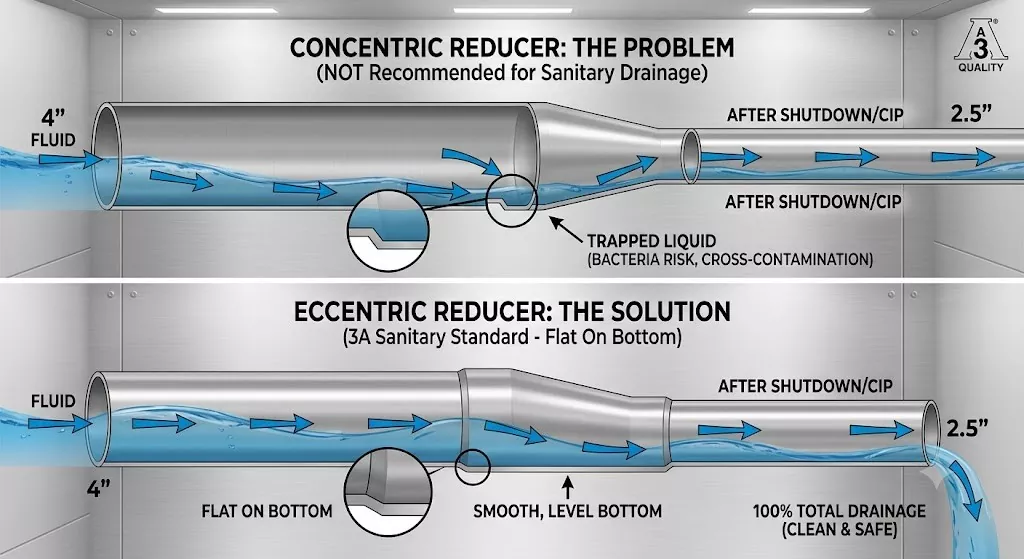

同心減速機 VS 偏心減速機

水平配管を設置する場合、3A 衛生基準では偏心減速機（片側が完全に平坦な配管アダプタ）の使用を強く推奨しています。これは、クリーンな配管システムにおける基本的なルールに帰着します。つまり、すべてのものは自動的に完全に排出されなければなりません。

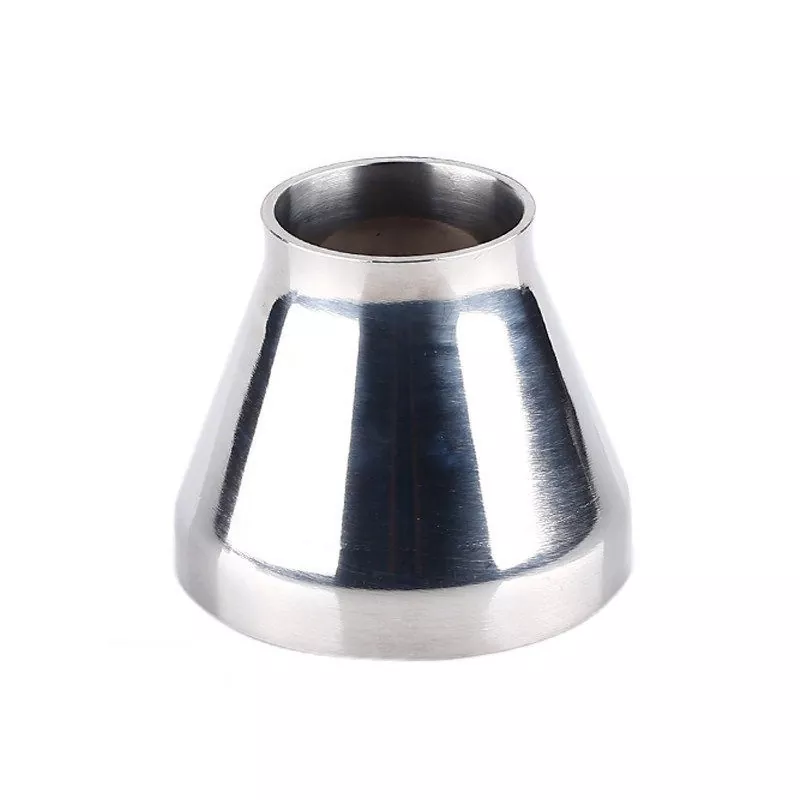

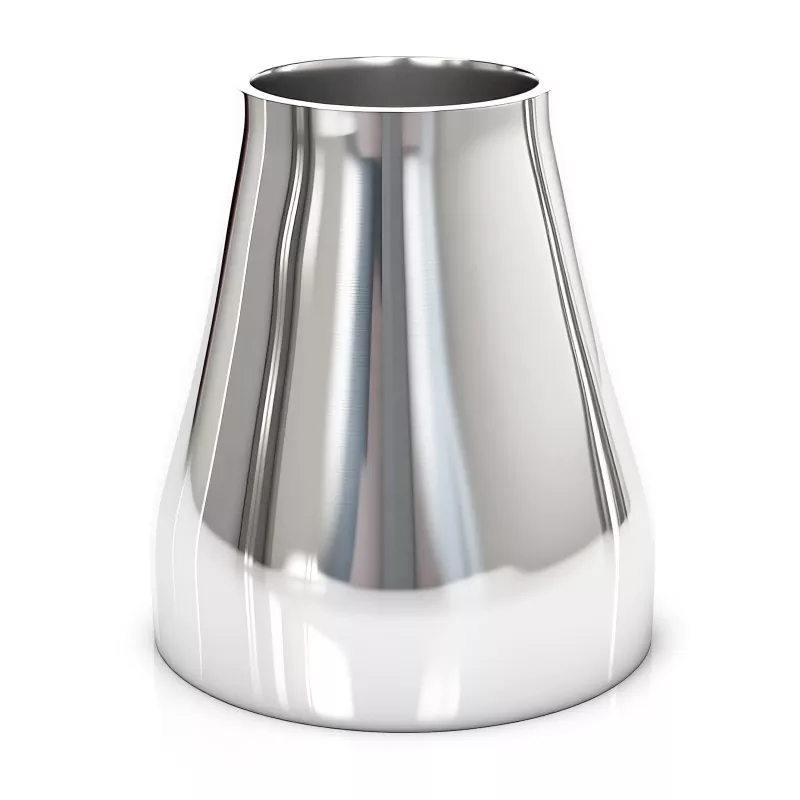

標準（同心）減速機の問題: 標準の円錐形の衛生減速機を水平線で使用すると、パイプの底に「段差」またはリップができます。機械の電源を切るか、クリーニング サイクル (CIP) を実行すると、液体がこのステップの背後に閉じ込められ、小さな水たまりが形成されます。この残った液体は細菌を繁殖させやすく、次のバッチの製品を台無しにする可能性があります。

偏心減速機の魔法: 偏心減速機は、1 つの完全に平らな面 (常に下向きに取り付けます) で設計されています。これにより、パイプラインの底部が完全に水平に保たれます。システムを空にするときは、液体の一滴一滴が抵抗なくスムーズに流れ出します。厳格な 3A ルールに完全に適合します: 液体の滞留がなく、完全な排水が 100% です。

ディンユを選ぶ理由

適切な衛生部品サプライヤーを選択することは、製品の入手可能性だけでなく、長期的な信頼性、一貫した品質、技術サポートも重要です。ディンユは、性能と清浄度を犠牲にすることができない業界の厳しい要件を満たす衛生的な流体制御コンポーネントの提供に重点を置いています。

グローバルプロジェクトへの信頼性の高い供給

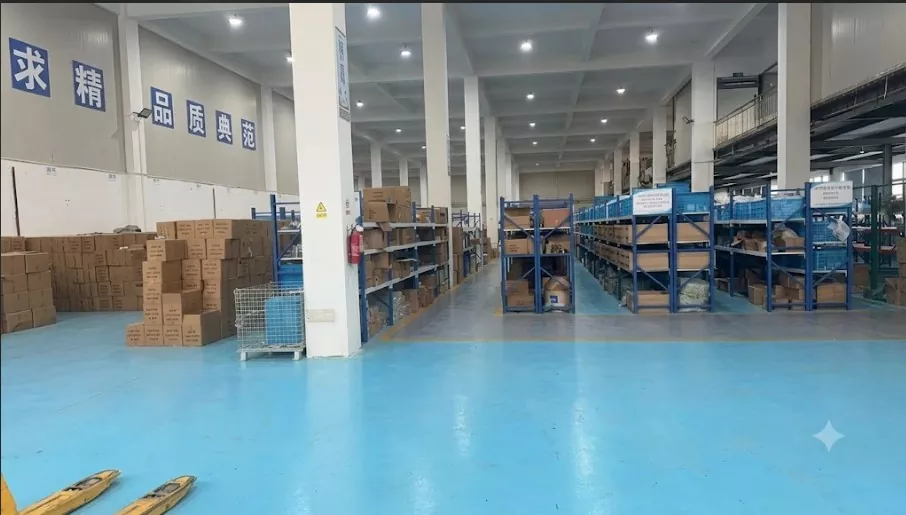

ディンユエは、組織化された生産・保管システムにより、さまざまな地域のお客様への安定供給をサポートしています。当社の最終製品は出荷前に適切に管理され、食品加工、製薬システム、半導体アプリケーション、液体冷却インフラストラクチャにおける進行中のプロジェクトへの注文の正確性、梱包の保護、効率的な配送が保証されます。

材質と表面品質の厳格な管理

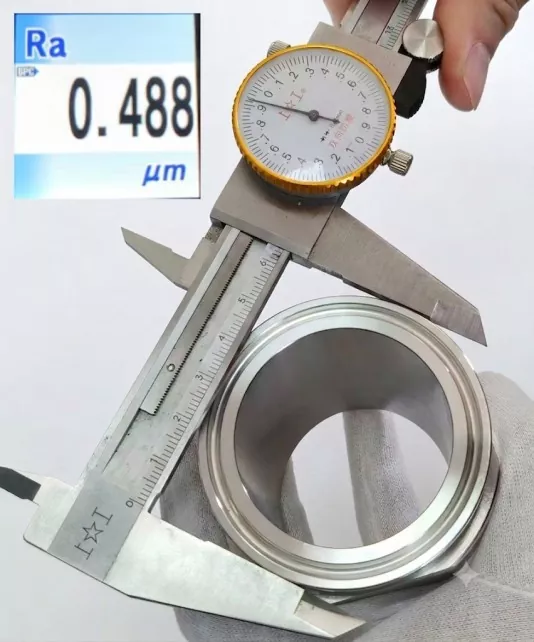

サニタリー継手および流体制御コンポーネントの場合、表面品質は洗浄効率とシステムのパフォーマンスに直接影響します。ディンユでは、寸法検査や表面粗さ検査など、製造全体を通じて詳細な検査を行っています。内部表面の仕上げは、一貫した衛生性能を実現し、処理システム内に残留物が蓄積するリスクを軽減するために慎重に管理されています。

複数の業界で信頼されるソリューション

DINGYUE 製品は、医薬品生産、飲料加工、乳製品システム、高度な液体冷却プロジェクトなどの要求の厳しい用途向けに設計されています。精密機械加工、衛生設計、製造経験を組み合わせることで、DINGYUE はエンジニアリング会社、機器メーカー、産業ユーザーによる信頼性の高い流体システムの構築を支援します。
