28WB サニタリー突合せ溶接トゥルーワイズ

パイプラインの分岐設計は、流れの一貫性、圧力の安定性、システム全体の効率に直接影響を与える可能性があります。流量の急激な変化を伴う標準的な分岐継手とは異なり、当社の 28WB サニタリー突合せ溶接トゥルーワイは 3 つのパイプライン セクション間の移行をより緩やかにし、流体がシステム内をスムーズに移動できるようにします。

衛生工学要件および ASME BPE 規格に従って製造されたこの継手は、信頼性の高い突合せ溶接設置のための正確な寸法を備えた高品質のステンレス鋼から製造されています。永久溶接接続により、クリーンで安全なパイプライン構造の構築が可能となり、医薬品プロセス ライン、バイオテクノロジー機器、食品生産システム、高度な液冷ネットワークなどの用途に適しています。

仕様と詳細

CDU でこの設計が重要な理由

この「Y 字型 T 字型」構成は、主に流れの分散とシステムのバランスを最適化するために設計されています。

1）最適化されたフローダイナミクス: CDU のような複雑な冷却システムでは、各コンポーネントに同量の液体を供給することが重要です。複数の冷却ループがある場合、線形マニホールドにより不均一な分布が生じます。

2）均一な流れ: 対称の Y ジャンクションにより、入ってくる流れが完全に分割され、分散されます。これにより、すべての二次ラインに均等で均一な流量と一定の流体圧力が提供されます。これは、高性能エレクトロニクスのバランスの取れた動作に不可欠です。

低乱流: 滑らかな角度の付いた分岐により、過酷な 90 度の接合部で発生する可能性のある乱流とエネルギー損失が低減され、ポンプ効率が向上し、システムの騒音が低減されます。

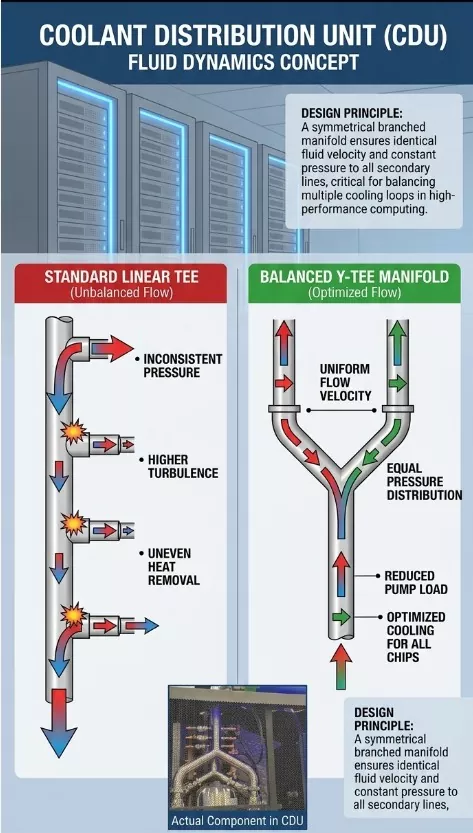

視覚的な比較: 流量分配マニホールド

左: 流れが徐々に弱くなり、不均一な冷却が発生する標準的なリニア マニホールドを示します。

右: すべての出力に完全に対称で均一な流れを生成する、最適化された Y ティー マニホールドを示します。

ラテラル ティー vs. 真の Y ティー

両方とも「Y」に似ているため、多くの人がこれら 2 つを混同します。ただし、液体の経路は大きく異なります。配管レイアウトに適したものを選択する方法は次のとおりです。

簡単な比較ラテラル ティー VS 真の Y ティー

1. ラテラルティー — 「高速道路の出口」

仕組み: これを出口ランプのある高速道路と考えてください。主要な交通は途切れることなく真っ直ぐに進みますが、一部の交通は緩やかな角度で出ます。

使用する理由: 施設内を幹線が通っており、脇にある小さなタンクやステーションに供給するためにそこに接続する必要がある場合は、これが最適です。標準的な $90^\circ$ T シャツよりもはるかにスムーズな流れを提供します。

最適な用途: メインパイプに沿ったバイパスラインまたはサンプリングラインの追加。

2. True Y-Tee — 「The Fork in the Road」

仕組み: 幹線道路が終わる道路の分岐点を考えてください。左または右を選択する必要があります。流れを中央で 2 つの対称的なパスに完全に分割します。

使用する理由: 2 つの同一のタンクまたはイースト ブリンクにまったく同じ速度で餌を供給する必要がある場合は、True Y-Tee が必要です。完全に対称であるため、両方の分岐にバランスのとれた圧力と等しい流量が保証されます。

最適な用途: 均等な分割、対称的な充填ライン、または 2 つの別々のラインを 1 つのメイン ドレンに結合します。

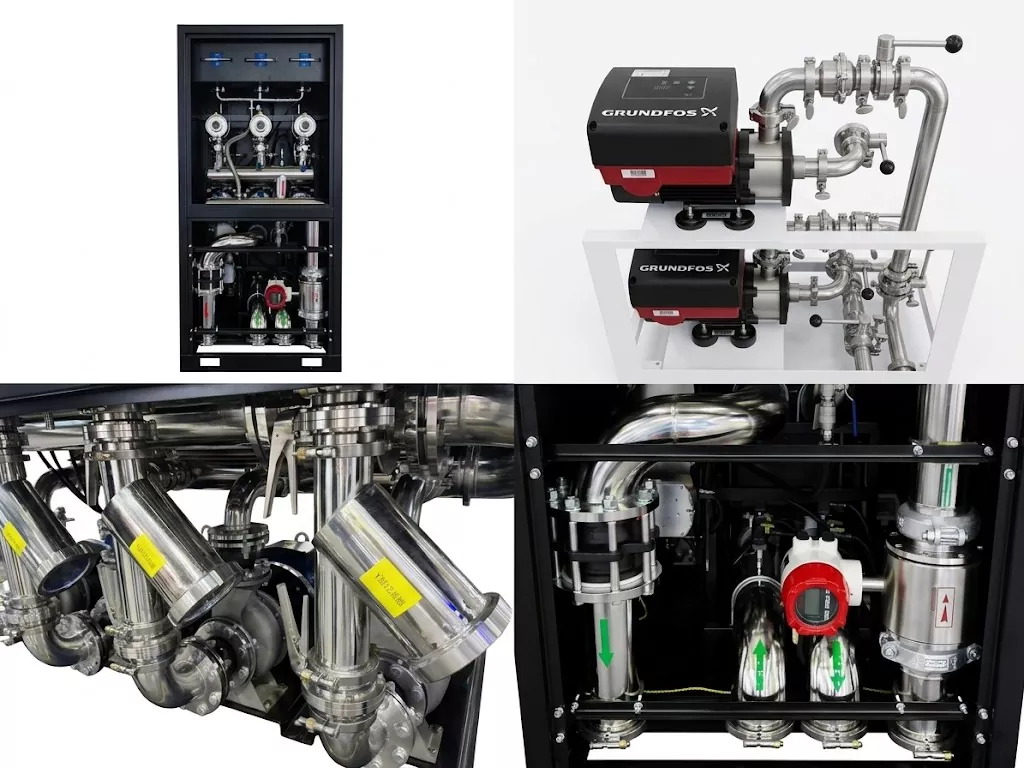

CDUで広く使用されています

当社のプレミアムサニタリーバルブとパイプ継手は、高性能冷却分配ユニット用に構築されています。これらは、重要な冷却ループを通じて液体をスムーズかつ安全に流すのに役立ちます。最高級のステンレス鋼で作られており、漏れを防ぎ、敏感な電子機器を保護します。取り付けが簡単で耐久性に優れた当社の部品は、最新のデータセンター液冷システムにとって理想的な選択肢です。
