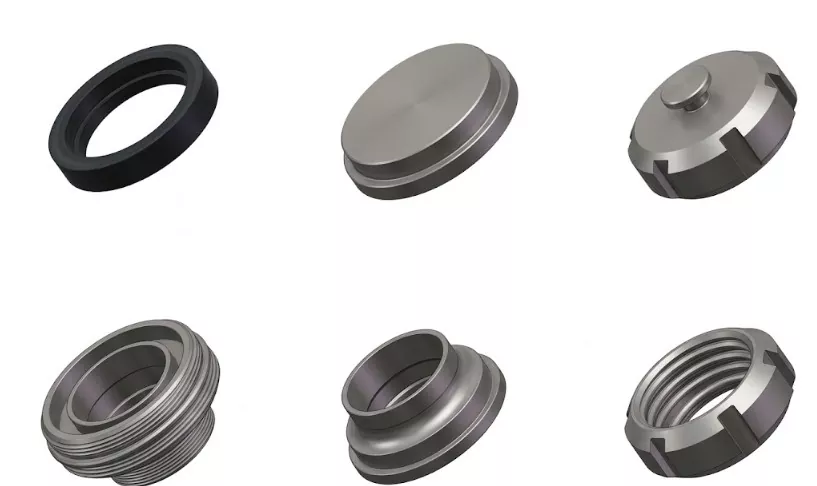

SMS 1145 サニタリーステンレス鋼ユニオンセット

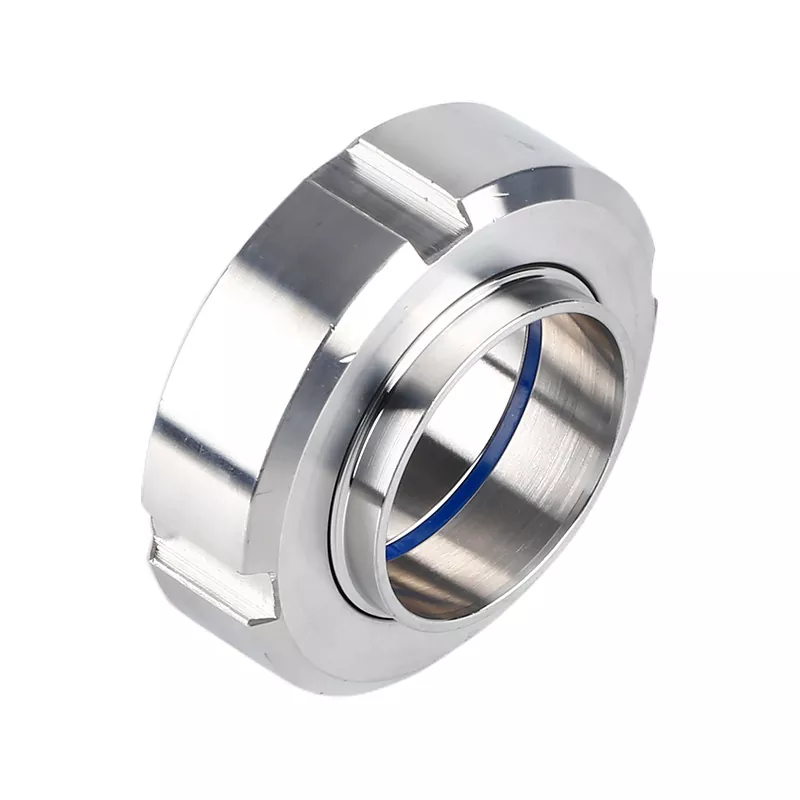

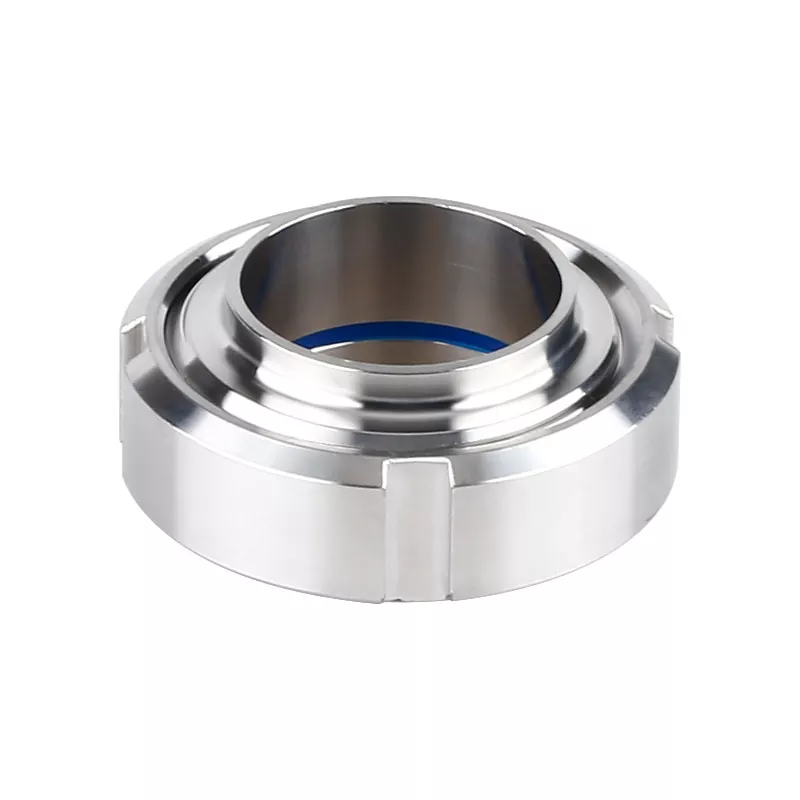

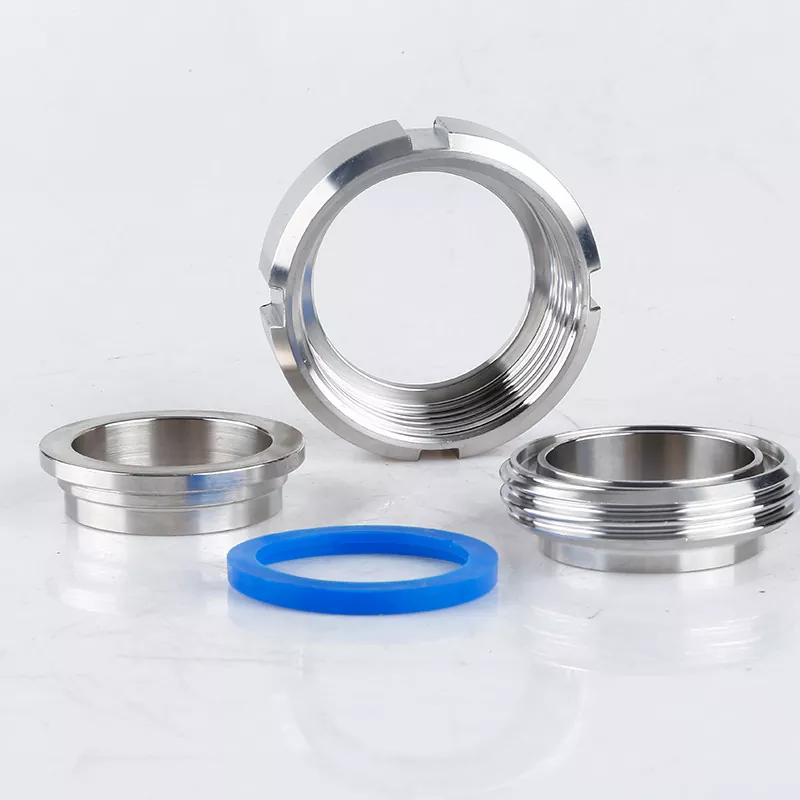

国際的な食品、乳製品、飲料の加工において、スウェーデンのメートル規格は、コンパクトな設計、設置の容易さ、コスト効率の高いメンテナンスで広く知られています。 SMS 1145 サニタリー ステンレス鋼ユニオン セットは、スロット付きスパナ ナット、雄ネジ端、ライナー、平らな L 字型エラストマー シール リングで構成される人気のサニタリー継手アセンブリです。パイプ内部の移行がスムーズで面一になるように設計されており、流体の乱流を最小限に抑え、バクテリアが閉じ込められた隙間を排除し、日常的な洗浄やラインの変更時に迅速な分解を可能にします。

技術仕様

主なアプリケーション シナリオ

軽量プロファイルとユーザーフレンドリーなネジロック システムにより、SMS ユニオンの選択は高スループットの衛生システム全体で標準的です。

乳製品およびアイスクリームの加工: CIP サイクルが毎日実行される低温殺菌ループ、クリーム分離器、牛乳貯蔵タンクを接続します。

醸造およびクラフト飲料: 醸造所のセラー、移送ホース、炭酸化スキッドラインに最適です。

食品および食用油の製造: 液卵、シロップ、ケチャップ、ソースの製造パイプラインで使用されます。

パーソナルケアと化粧品: シャンプー、液体石鹸、保湿クリームの配管ネットワークに接続します。

運用およびメンテナンスのガイドライン

信頼性の高い漏れのない接続を確保し、ガスケットの動作寿命を延ばすには、次の手順を実行します。

位置合わせチェック: 不均一なガスケットの圧縮やねじ山の損傷を防ぐために、スパナ ナットを係合する前に、雄ニップルとライナーを軸方向に位置合わせします。

工具の使用法: 専用の SMS フック スパナを使用してスロット付きナットを締め、外部スロットを損傷することなく均一なシール圧力を実現します。

定期検査: プラントの定期メンテナンス中にアクティブな SMS ユニオンを検査し、ガスケットの膨張、硬化、またはねじ部の磨耗の兆候がないか検査し、必要に応じてシールを交換します。

精密な製造と品質保証

当社の SMS 1145 サニタリー ステンレス鋼ユニオン セットは、鍛造ステンレス鋼から精密 CNC 加工されており、空隙率ゼロと高い機械強度を保証します。すべてのユニットは厳格なねじゲージ検査、寸法検証、および表面粗さ測定を受けます。当社の継手は保護ネジカバーと傷つきにくいパッケージで出荷され、すぐに軌道溶接またはパイプラインの設置に使用できる状態で到着します。

サポートサービス

当社は、国際的な配管請負業者や OEM 向けの高精度サニタリー バルブ、継手、ユニオン アセンブリを専門としています。当社は、完全な材料トレーサビリティ (3.1 MTC)、カスタム アダプター、豊富な在庫からの迅速な国際発送を提供します。精密に作られた SMS ユニオンを液体処理施設に統合することで、効率的な流量パフォーマンス、法規制への準拠、および長期にわたる稼働稼働時間が保証されます。

よくある質問

Q1: SMS ユニオンと DIN ユニオンの主な違いは何ですか?

A: SMS ユニオンは、平らな L 型シール リングを備えたよりコンパクトで軽量な構造を備えているため、狭いスペースでの組み立てが容易になります。一方、DIN ユニオン (DIN 11851) は、極圧環境向けに重いねじ、D セクション シール、およびより厚い壁を使用しています。

Q2: 溶接されたライナーをパイプから外さずにガスケットを交換できますか?

A: はい、SMS スパナ ナットを緩め、パイプに沿って元に戻します。この隙間により、パイプラインを切断したり溶接を外したりすることなく、古い L 字型ガスケットを引き抜いて、新しいガスケットをはめ込むことができます。
