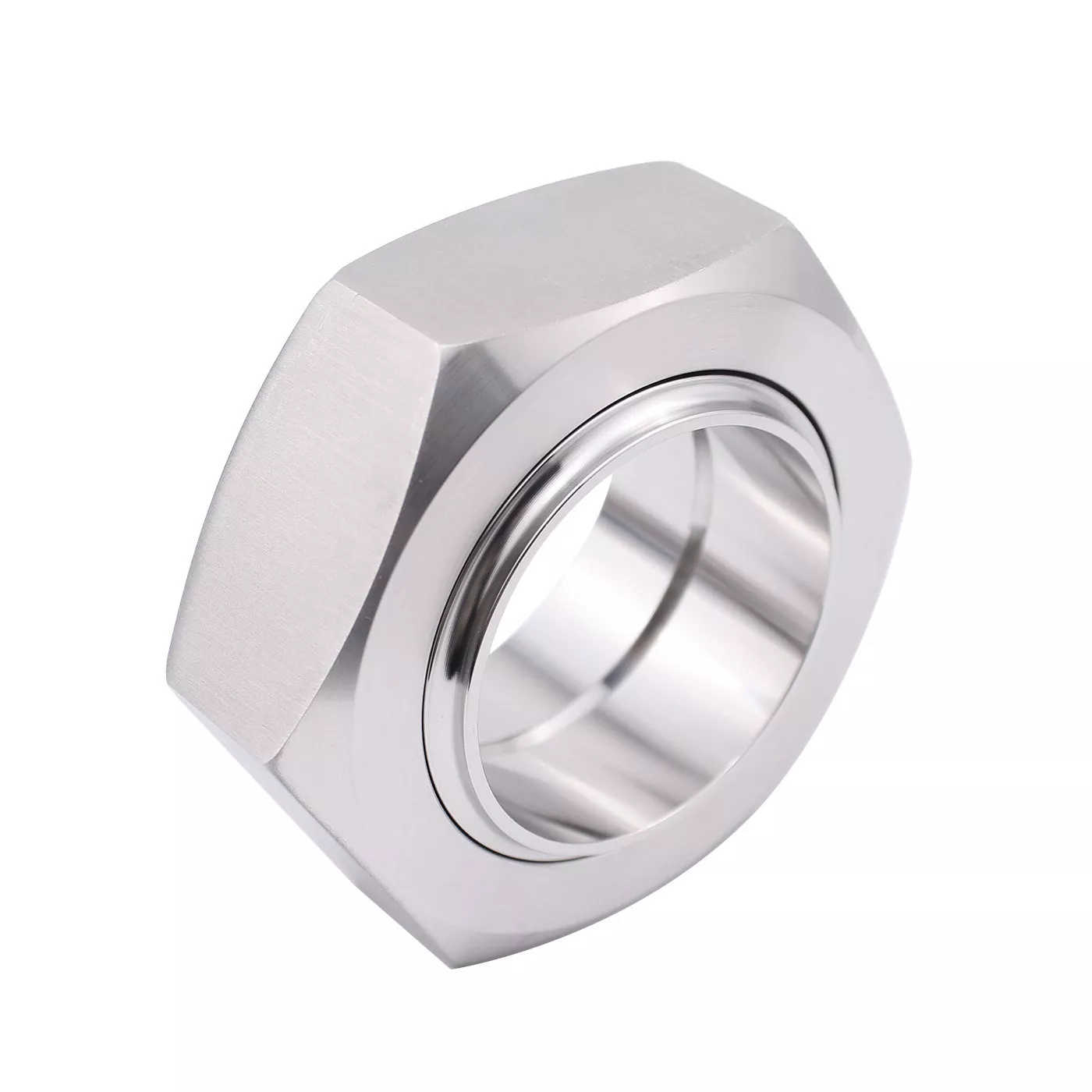

DINGYUE 3A 衛生ステンレス鋼ユニオン継手は、頻繁な検査、洗浄、または機器の交換が必要なプロセス配管に取り外し可能な衛生的な接続ソリューションを提供します。

永久的な溶接接続とは異なり、サニタリーユニオンを使用すると、オペレーターはパイプラインを切断したり再溶接したりすることなく、パイプセクションを切り離すことができます。ユニオンアセンブリは、ねじ付きナット、雄部品、ライナー、シール要素などの精密機械加工コンポーネントで構成され、スムーズな内部流路を維持しながら確実な接続を実現します。

3-A 衛生要件に従って設計されたこれらのユニオン継手は、洗浄性、材料の適合性、接続の信頼性が重要な考慮事項となるシステムに適しています。

仕様

3-A 標準互換の衛生接続

3A サニタリーステンレス鋼ユニオン継手の設計は、汚染リスクを軽減し、より簡単な洗浄手順をサポートすることに重点を置いています。滑らかな加工表面と適切に適合した接続コンポーネントは、プロセス パイプラインの衛生状態の維持に役立ちます。

食品、飲料、製薬機器の場合、衛生要件を満たす接続方法を選択することで、長期間の稼働でもシステムの性能を維持できます。

点検やメンテナンスのための簡単な分解

お客様がユニオン継手を選択する主な理由の 1 つは、アクセスしやすさです。

溶接接続と比較して、機器の検査、清掃、またはコンポーネントの交換が必要なときにサニタリーユニオンを開けることができます。これにより、定期的なメンテナンス アクセスが必要なプロセス システムに適しています。

衛生的な用途向けのステンレス鋼構造

DINGYUE は、ステンレス鋼 304 および 316L から製造された 3A ユニオン継手を供給しています。

316L ステンレス鋼は耐食性が向上しているため、製薬環境や高腐食環境には一般的に選択されますが、304 ステンレス鋼は一般的な食品および飲料用途に実用的なソリューションを提供します。

既存のサニタリー システムの信頼性の高い代替品

メンテナンスプロジェクトや機器のアップグレードの場合、元のユニオンの寸法と一致することが不可欠です。

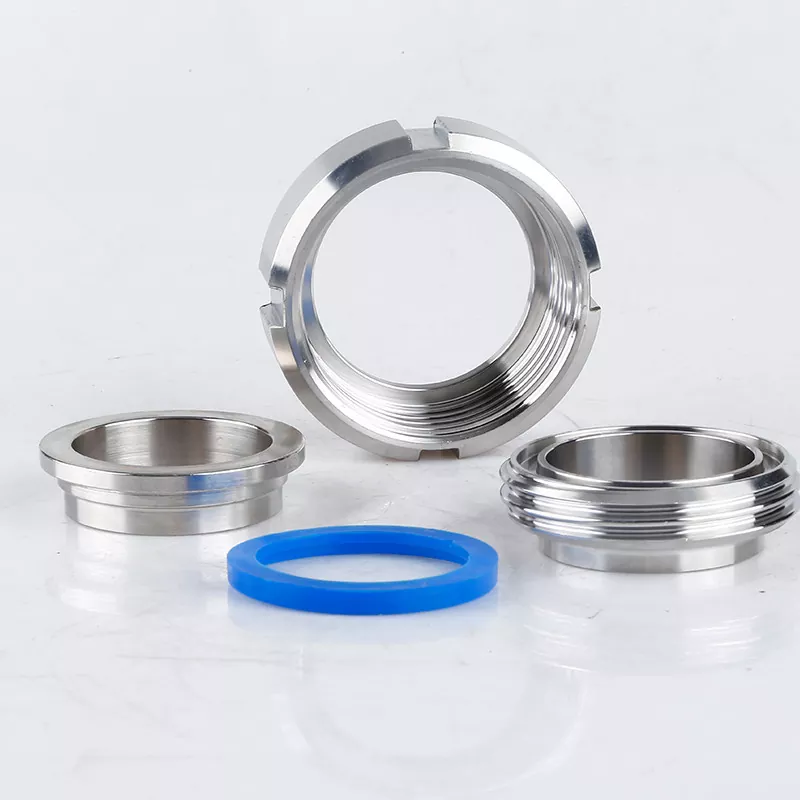

当社は、以下のような互換性のあるコンポーネントを備えた交換用ユニオン セットを提供しています。

· ユニオンナット

· 男性部分

· ライナー

· ガスケット/シーリングコンポーネント

これにより、顧客は既存の配管設計を変更することなく、摩耗したコンポーネントを交換することができます。

アプリケーション

食品および飲料の加工

食品および飲料の生産ラインには、頻繁な洗浄や生産変更に耐えられる衛生的な接続が必要です。

· 乳製品加工装置

· 飲料移送システム

· 醸造設備

· 原料処理パイプライン

取り外し可能な設計により、オペレータはメンテナンス中にパイプラインに大きな変更を加えることなく配管セクションにアクセスできます。

製薬およびバイオプロセス システム

製薬機器は、清浄度と材料の適合性を厳密に管理する必要があります。

· プロセススキッド

· クリーンな流体移送システム

· 医薬品機器の接続

· 実験室およびパイロット生産システム

衛生的な設計により、定期的な検査と清掃が必要な用途に対応します。

衛生機器製造

機器メーカーは多くの場合、タンク、ポンプ、バルブ、処理モジュールに統合できる標準化された接続コンポーネントを必要とします。

ディンユは、一貫した寸法、材料トレーサビリティ、安定供給を必要とする OEM 用途向けにユニオン セットを供給しています。

メンテナンスと分解

サニタリーユニオン継手の主な利点は、メンテナンス中にパイプラインシステムに簡単にアクセスできることです。

3A ユニオンを逆アセンブルする場合、オペレータは通常、次の作業のみを行う必要があります。

1. プロセスの流れを停止し、システムの圧力を解放します。

2. 適切な工具を使用してユニオンナットを緩めます。

3. 検査または清掃のために接続コンポーネントを分離します。

4. 再組み立てする前にガスケットの状態を確認してください。

メンテナンス中は次の点に注意する必要があります。

· 接続パーツ間の適切な位置合わせ

· ガスケットシール面の状態

· ユニオンナットのねじ山摩耗

· シール部品の損傷または変形

摩耗したガスケットを交換し、シール面をきれいに維持すると、接続アセンブリの耐用年数を延ばすことができます。

よくある質問

Q1: 3A ユニオンと SMS または DIN ユニオンの主な構造上の違いは何ですか?

A: 3A ユニオンは米国帝国規格のチューブ サイズと米国 3-A 規格に準拠した特定のベベルシートまたは平面シール形状を使用しますが、SMS および DIN ユニオンは欧州の寸法およびねじ規格に従います。

Q2: 3A ユニオンの異なるメーカーの部品を交換できますか?

A: 標準 3A ユニオンは公称寸法のガイドラインに従っていますが、スパナのねじ山やガスケット シートのわずかな加工公差は異なる場合があります。漏れのないパフォーマンスを得るには、同じサプライヤーから完全なセットまたは検証済みの適合コンポーネントを調達することをお勧めします。

Q3: 3A サニタリーステンレス鋼ユニオン継手は製薬用途に適していますか?

はい。 316L ステンレス鋼製の 3A ユニオン フィッティングは、衛生的な設計と信頼性の高いメンテナンス アクセスが必要とされる製薬およびクリーンな処理システムで一般的に使用されています。

Q4: 異なるユニオンサプライヤーの交換部品を使用できますか?

3A ユニオンの寸法は標準要件に従っていますが、加工公差とコンポーネントのマッチングはメーカーによって異なる場合があります。完全に一致したユニオン セットを使用すると、適切なシール性能を確保できます。

Q5: ステンレス鋼材料は 304 と 316L のどちらを選択すればよいですか?

304 ステンレス鋼は、一般的な食品および飲料用途によく使用されます。 316L ステンレス鋼は、より高い耐食性が必要な製薬、化学、および用途に適しています。

Q6: 3A ユニオン継手にはどのようなガスケット材質がありますか?

DINGYUE は、EPDM、シリコン、FKM、PTFE などのさまざまなガスケット オプションを提供しています。適切な材料は、温度、洗浄剤、およびプロセス媒体によって異なります。
