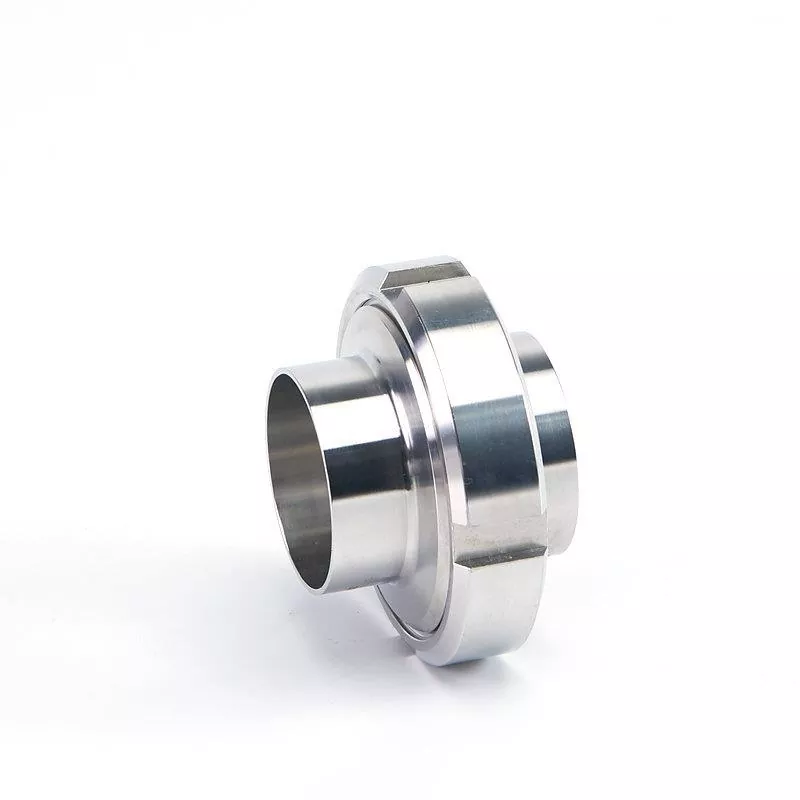

DIN 11851 衛生ステンレス鋼ユニオン

DIN 11851 衛生ステンレス鋼ユニオンは、ヨーロッパの衛生処理装置で使用される伝統的な接続ソリューションの 1 つです。恒久的な取り付けが必要な溶接パイプ接続とは異なり、DIN ユニオンを使用すると、オペレータは機器の検査、清掃、またはメンテナンス中にパイプラインセクションを取り外したり再接続したりできます。

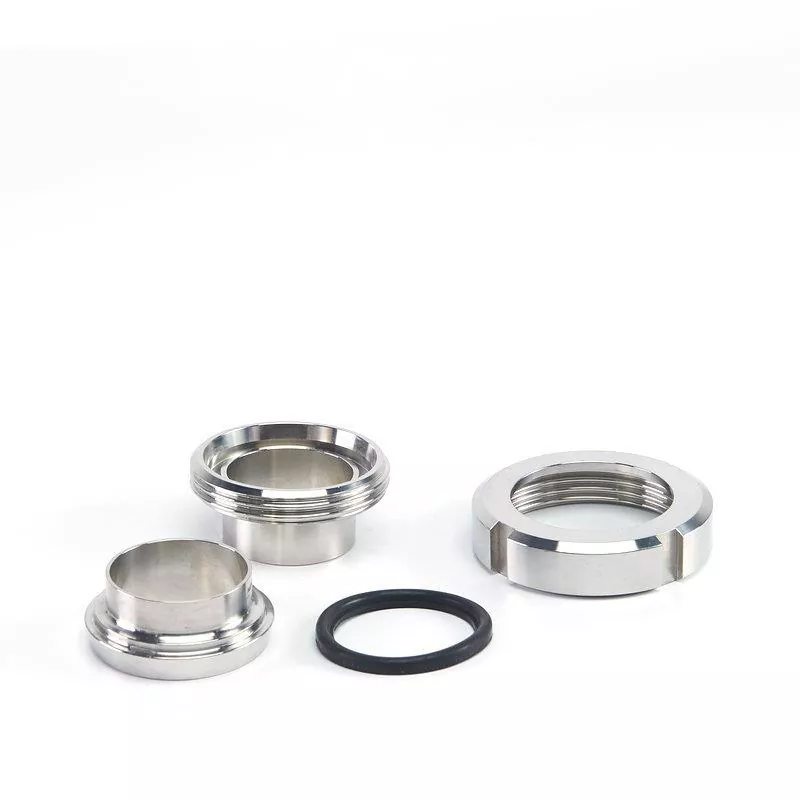

完全な DIN 11851 ユニオン セットは、通常、丸型スロット付きナット、ねじ付き雄部品、ライナー、およびシール リングで構成されます。精密機械加工されたコンポーネントが連携して安定した機械的接続を提供すると同時に、サニタリー用途に適した滑らかな内部流路を維持します。

DINGYUE では、一般的に使用される欧州の衛生配管要件に従って DIN 11851 衛生ステンレス鋼ユニオンを製造し、食品、乳製品、飲料、製薬、プロセス機器のメーカーに完全なユニオン アセンブリと交換部品を供給しています。

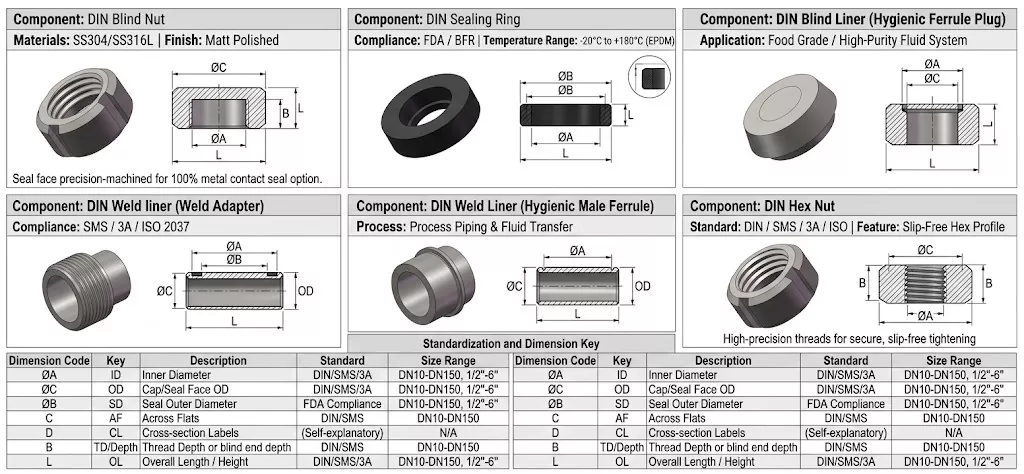

技術仕様

主なアプリケーション シナリオ

堅牢なメトリック設計と優れた圧力定格により、DIN ユニオンの指定は世界中の衛生製造部門で広く採用されています。

醸造と飲料: 醸造所の配電パネル、発酵セラー、瓶詰めラインに不可欠です。

乳製品および牛乳の加工: 生乳受入ユニット、低温殺菌ループ、チーズ生産タンクで広く使用されています。

製薬およびバイオテクノロジー: 液体緩衝液調製タンクとユーティリティプロセスラインの信頼性の高い接続。

化学品および化粧品: 高粘度のクリームライン、液体石鹸、有効成分混合容器に適しています。

運用およびメンテナンスのガイドライン

動作中に漏れのないシールを維持し、エラストマー シール リングの寿命を延ばすには、次の手順を実行します。

適切な位置合わせ: ネジのかじりやガスケットの挟み込みを避けるために、スロット付きナットをはめる前に、オス部品とライナーの面が同心であることを確認してください。

スパナ工具: 専用の DIN C スパナ レンチを使用して、外部スロットを損傷することなく、指定されたトルク レベルで丸ナットを締めます。

予防整備: 定期的なメンテナンスの一環として、プラントの定期メンテナンス中にアクティブな DIN ユニオンを検査し、シールの膨張や面のへこみがないか確認し、ガスケットを交換します。

DIN ユニオンのパイプとパイプの接続

2本の加工パイプをインラインで接合するのに使用され、金属を切断することなく迅速な組み立て、分解、ライン検査が可能です。これは、頻繁な清掃やメンテナンスが必要な衛生システムに最適です。

DINユニオンブランキングナット(エンドキャップ)

通電中のパイプラインまたは機器のポートの端をしっかりと密閉するために使用されます。六角ナット内のライナーを固体のブランキング プレートに置き換えることにより、一時的なシャットダウンや将来の拡張に備えて、無菌で漏れのないデッドエンドが作成されます。

ナットに溝がある理由

ナットの溝はフックスパナレンチを使用してしっかりと締め付けることができるように設計されています。これらの切り込みがツールにしっかりとしたグリップを与え、濡れた手や狭い場所でも滑らずにしっかりと締めることができます。

よくある質問

Q1: DIN 11851 と 3A サニタリーユニオンの違いは何ですか?

DIN 11851 はヨーロッパのメートル法サニタリー配管規格に基づいており、ヨーロッパの処理装置で広く使用されています。 3A ユニオンは米国の衛生基準に従っており、米国式の衛生チューブ システムで一般的に使用されます。

Q2: DIN 11851 ユニオンは既存のサニタリー ユニオン継手を置き換えることができますか?

配管寸法、接続仕様、シール構造が既存システムと一致していれば可能です。交換プロジェクトの場合は、元の DIN サイズを確認することをお勧めします。

Q3: DIN ユニオンが乳製品加工で一般的に使用されるのはなぜですか?

DIN 11851 ユニオンは、洗浄、検査、メンテナンスをサポートする取り外し可能な接続を提供するため、ヨーロッパの乳製品機器において長い歴史があります。

Q4: DIN サニタリーユニオンにはどのガスケット材質を選択すればよいですか?

適切なガスケットは、使用温度、洗浄剤、およびプロセス媒体によって異なります。通常、EPDM、シリコン、FKM、PTFE がさまざまな動作条件に合わせて選択されます。

Q5: 完全な DIN 11851 ユニオン セットを提供していますか?

はい。 DINGYUE は、機器メーカー、販売代理店、メンテナンス交換プロジェクト向けに、完全なユニオン アセンブリと個別のコンポーネントを供給しています。

Q6: DINGYUE は DIN 11851 ユニオンをカスタマイズできますか?

はい。お客様の図面やサニタリー配管の要件に応じて、カスタマイズされたサイズ、材質、シーリング オプション、OEM 生産を提供します。
