サニタリートライクランプサイトグラス

多くの流体処理システムでは、オペレーターは生産を停止したりパイプラインを開いたりすることなく、媒体の状態をチェックする必要があります。サニタリーサイトグラスは直接の観察ポイントを提供し、ユーザーは動作中の液体の流れ、色の変化、気泡、および考えられる汚染を観察できます。

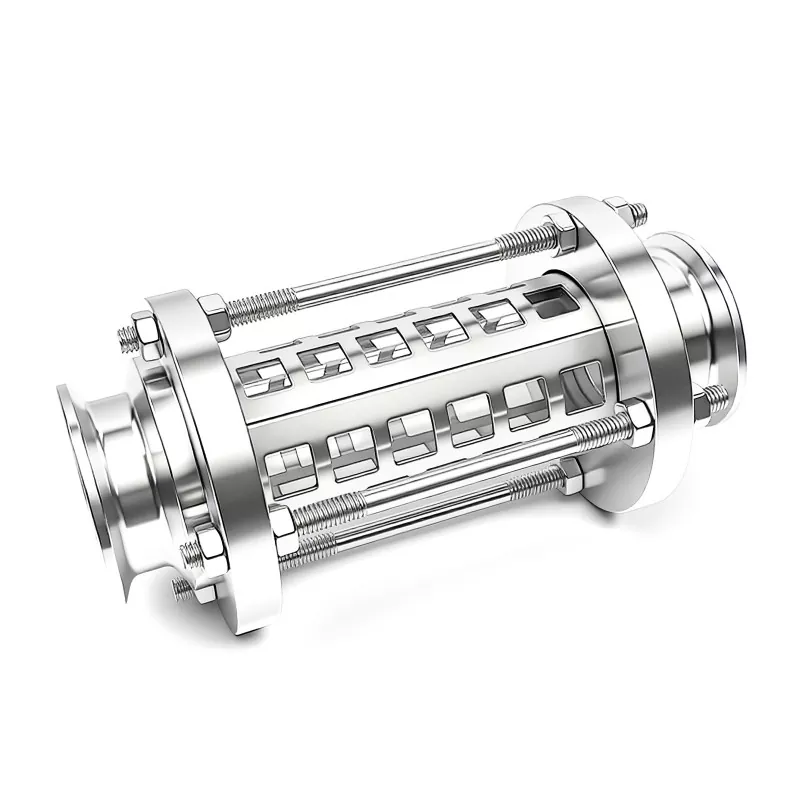

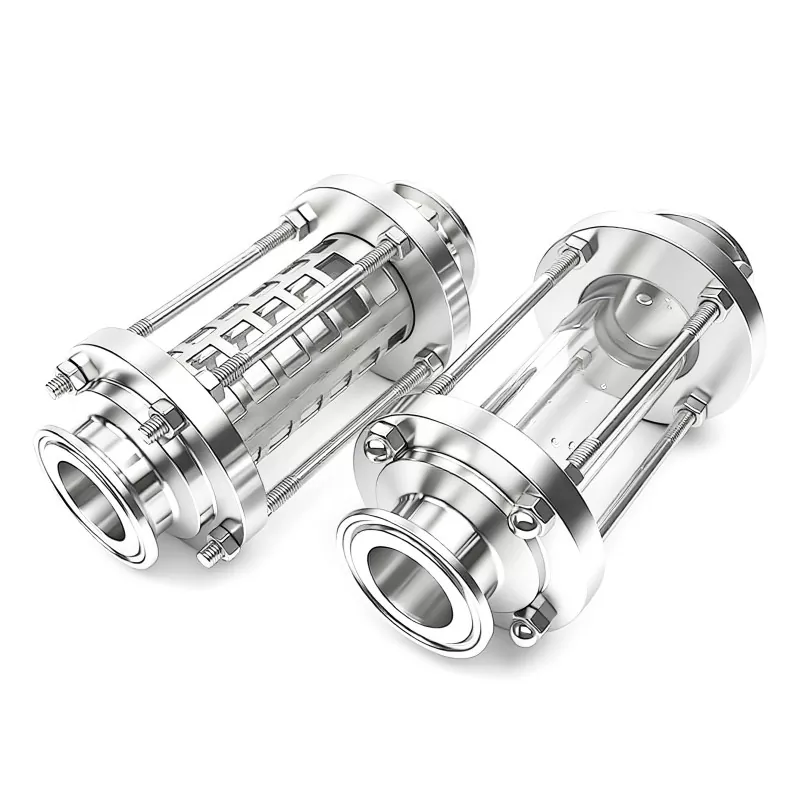

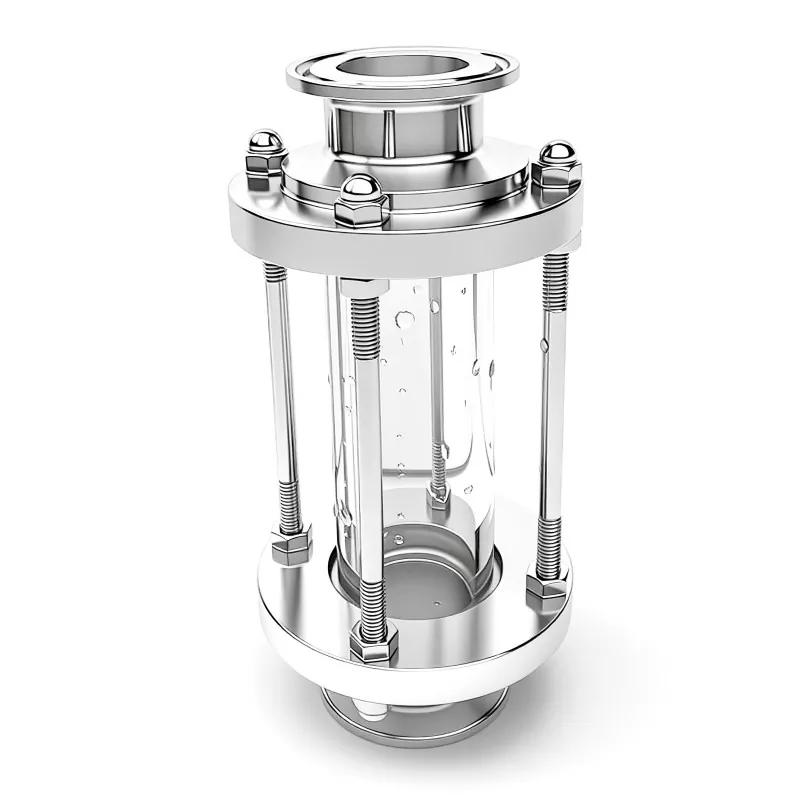

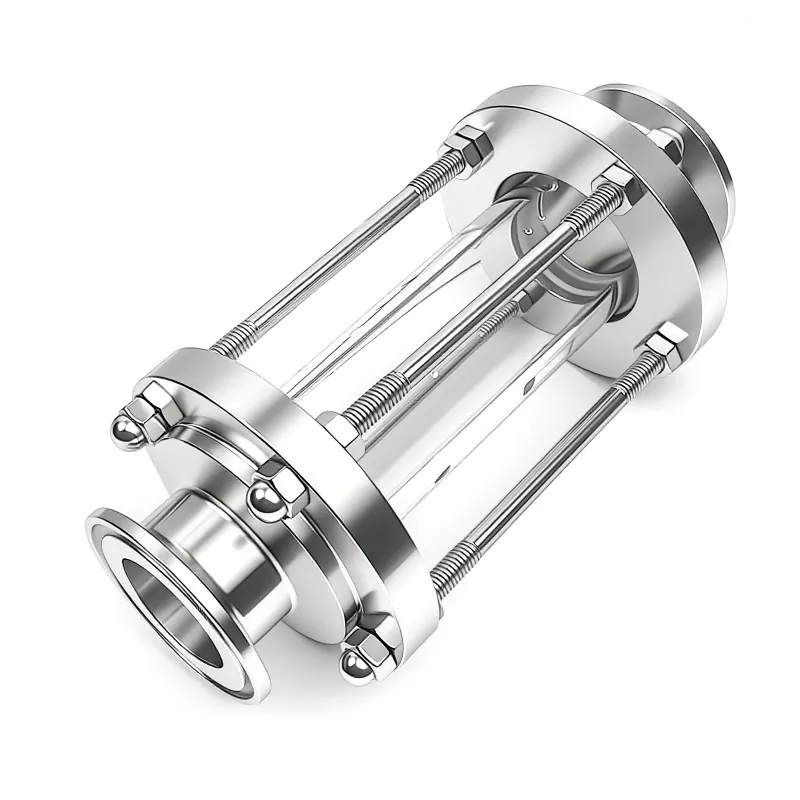

サニタリー トライ クランプ サイト グラスは、2 つのサニタリー パイプライン接続の間に取り付けられた密閉ガラスの表示セクションを通して機能します。ステンレス鋼のハウジングがホウケイ酸ガラスをしっかりと保持し、ガスケット システムがガラスと接続部品の間に衛生的なシールを形成します。両端にトライクランプ接続が付いているため、ユニットは複雑な分解を行わずに、洗浄、検査、交換のために素早く取り外すことができます。

304 および 316L ステンレス鋼で入手できる DINGYUE サイトグラスは、洗浄性、耐食性、信頼性の高い目視検査が必要な用途向けに製造されています。

サニタリートライクランプサイトグラスと通常のサイトグラス

技術仕様

主要な設計機能

パイプラインをシャットダウンせずに鮮明な観測を実現

透明なホウケイ酸ガラス部分により、オペレーターは操作中に流体の状態を直接確認できます。液体の外観、流れの安定性、気泡の変化は、システムを開けずにすぐに識別できます。

メンテナンスを迅速化するトライクランプ構造

固定接続設計とは異なり、トライクランプ構造により、クランプを解除することでサイトグラスを取り外すことができます。これにより、清掃、シールの交換、内部状態の検査などのメンテナンス時間が短縮されます。

衛生的な内部流路

内面は機械加工および研磨されており、残留物の残留を軽減します。より滑らかな流路により、製品の堆積物や汚染物質が蓄積する可能性のある領域を最小限に抑えることができます。

柔軟な構成オプション

さまざまな流体特性や動作条件に合わせて、さまざまなガスケット材質、接続サイズ、ステンレス鋼グレードをご用意しています。

安心のガラス＆密閉構造

サイトグラスは、目視検査とパイプラインからの継続的な圧力の両方に対処する必要があります。 DINGYUE は、優れた耐熱衝撃性を備えた高強度ホウケイ酸ガラスを使用しており、温度変化や洗浄サイクルにおける耐久性を向上させています。

シーリング システムは、精密に適合したガラス、ガスケット、ステンレス鋼コンポーネントを中心に設計されています。 EPDM、PTFE、シリコーン、FKM などのガスケット材質により、さまざまな媒体や使用環境に応じて適切なシール性能を選択できます。

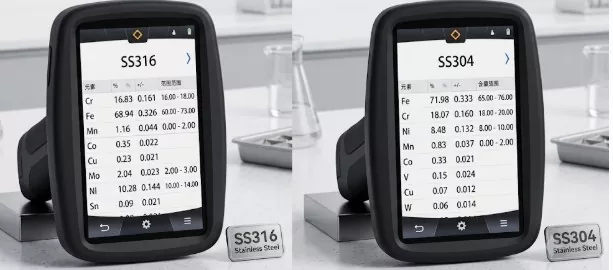

サイトグラスは出荷前に寸法精度、シール状態、材質、表面仕上げなどを検査し、設置後の安定した性能を保証します。

適切なサニタリー トライ クランプ サイト グラスの選び方

1. 流体の状態に応じた材質の選択

材料グレードは耐食性と耐用年数に影響します。

一般的な食品および飲料システムには 304 ステンレス鋼が一般的に選択されます。

パイプラインが腐食性媒体、医薬品流体、または高純度用途を扱う場合には、316L ステンレス鋼が推奨されます。

2. サイトグラスのサイズを既存のパイプラインに合わせる

正しいサイズは、公称パイプサイズだけではなく、サニタリーチューブの外径とトリクランプの規格に基づいて決定する必要があります。

注文する前に、次のことを確認してください。

· チューブ外径

· クランプ仕様

· 設置スペース

3. 適切なガスケット材質を選択する

流体が異なれば、必要なシール材も異なります。

EPDMは水系および一般の加工液に適しています。

PTFE は、要求の厳しい用途に優れた耐薬品性を提供します。

FKM は、高温または油と接触する環境でよく選択されます。

アプリケーション

乳製品および飲料の加工

牛乳、ジュース、飲料移送時の液の外観、流動状態、異常粒子の確認に使用します。

製薬およびバイオテクノロジー

視覚的な監視と衛生的なメンテナンスが必要なクリーンな流体システムに適用されます。

食品加工

オペレーターが製品の流れを監視し、安定した生産条件を維持するのに役立ちます。

化粧品およびパーソナルケアの製造

液体の移送、混合プロセス、パイプラインの状態の観察に適しています。

高純度液体冷却システム

特殊な冷却ループで使用され、冷媒循環を監視し、異常な流量状態を特定します。
