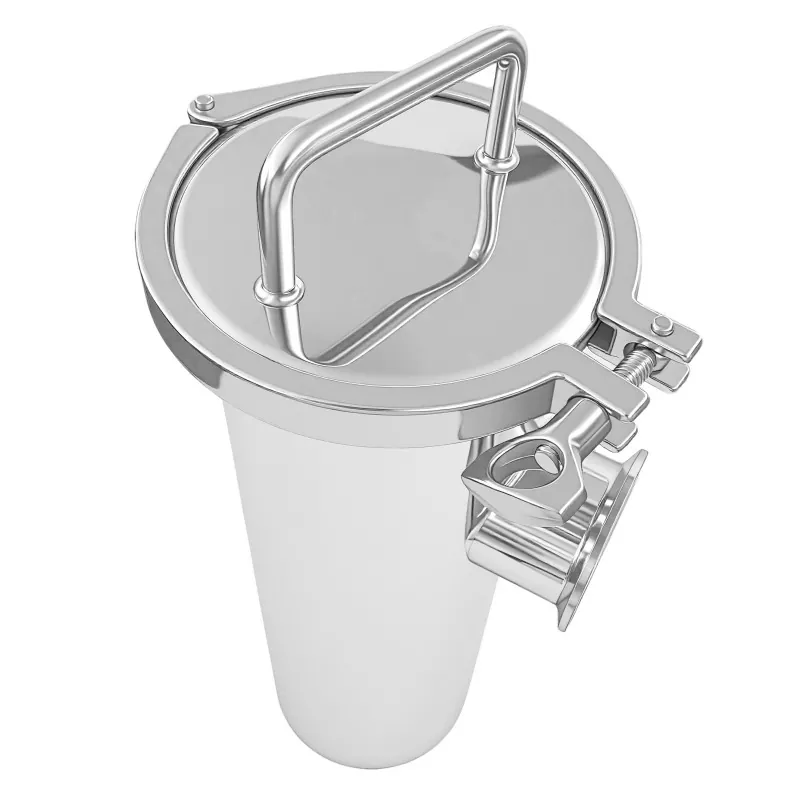

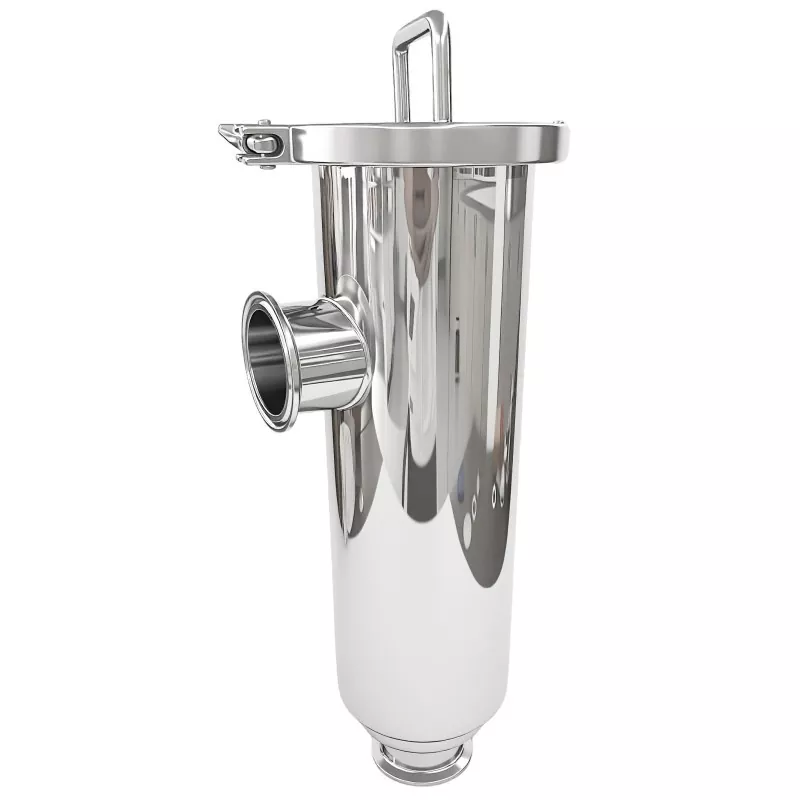

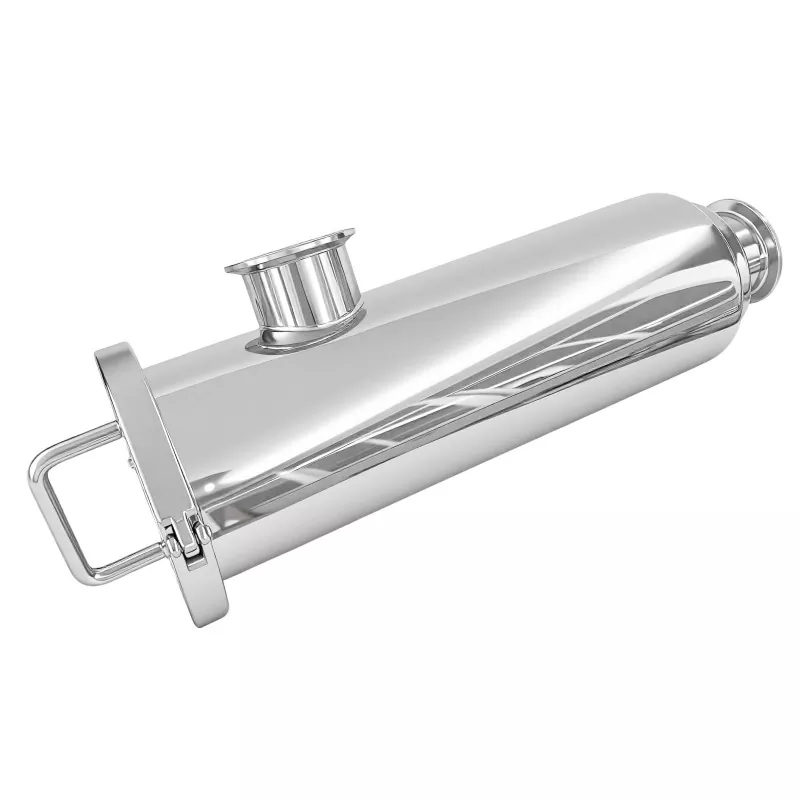

アングル型トライクランプストレーナー

アングルタイプトライクランプストレーナーでパイプラインのレイアウトを最適化します。独自の90度の入口/出口設計は、狭いスペースやコーナーに完璧にフィットし、優れたろ過と低い圧力損失を保証します。高度に研磨されたステンレススチールにより、製品の蓄積がありません。

技術仕様

衛生的なプロセス配管向けのコンパクトな 90° ろ過設計

コンパクトなサニタリー配管システムでは、ポンプ、タンク、処理装置の周囲の設置スペースが限られていることがよくあります。従来のストレート ストレーナは通常、パイプラインのレイアウトを完成させるために追加のエルボまたは継手が必要となり、設置の複雑さとメンテナンスのポイントが増加します。

DINGYUE アングル タイプ トライ クランプ ストレーナーは、ろ過と 90 度の流れ方向変更を 1 つの統合設計で組み合わせています。側面の入口と垂直の出口の構成により、エンジニアは衛生的な流体システムで確実に粒子を除去しながら、狭いパイプラインのレイアウトを最適化することができます。

SS304 または SS316L ステンレス鋼で製造されたこの衛生ストレーナーは、滑らかな内面、取り外し可能なフィルターエレメント、および迅速な検査と洗浄のためのトライクランプ接続を備えています。これは、クリーンな流れと容易なメンテナンスが必要とされる食品加工、製薬システム、飲料製造、高純度流体の取り扱い、および液体冷却の用途に広く適用されています。

パイプラインの設置を簡素化する省スペースの 90° 設計

機器の接続が壁、フレーム、またはその他のコンポーネントの近くにある場合、パイプラインの配置が困難になることがあります。従来のインラインストレーナでは追加のエルボが必要となる場合があり、接続ポイントの数と潜在的なメンテナンス領域が増加します。

90 度の角度構造により、ストレーナーは粒子を濾過しながら流体の流れの方向を変えることができます。

主な利点は次のとおりです。

・ストレートストレーナの組み合わせに比べて設置スペースが削減できます。

· 必要な追加のエルボやフィッティングが少なくなります

· コンパクトな機器レイアウトへの統合が容易

· ポンプ入口保護およびスキッドマウントシステムに適しています

機器メーカーやシステム インテグレーターにとって、この設計は濾過性能を損なうことなく配管レイアウトを簡素化するのに役立ちます。

清潔な流体を取り扱うための衛生的なステンレス鋼構造

DINGYUE アングル タイプ トライ クランプ ストレーナは、流体の清浄度と材料の信頼性が重要な用途向けに設計されています。

利用可能な材料は次のとおりです。

· SS304 (1.4301)

· SS316L (1.4404)

内面は精密に仕上げられており、製品の滞留を最小限に抑え、衛生的な操作をサポートします。滑らかなステンレス鋼構造は、汚染のリスクを軽減し、要求の厳しいプロセス環境において長期的な耐食性を提供します。

医薬品、食品、高純度の用途では、材料のトレーサビリティと表面品質が一貫した生産基準を維持する上で重要な役割を果たします。

フィルターに簡単にアクセスできるため、メンテナンスのダウンタイムが削減されます

あらゆる濾過コンポーネントには定期的な洗浄が不可欠です。フィルターハウジングにアクセスしにくいと、ダウンタイムが長くなり、日常のメンテナンスが複雑になる可能性があります。

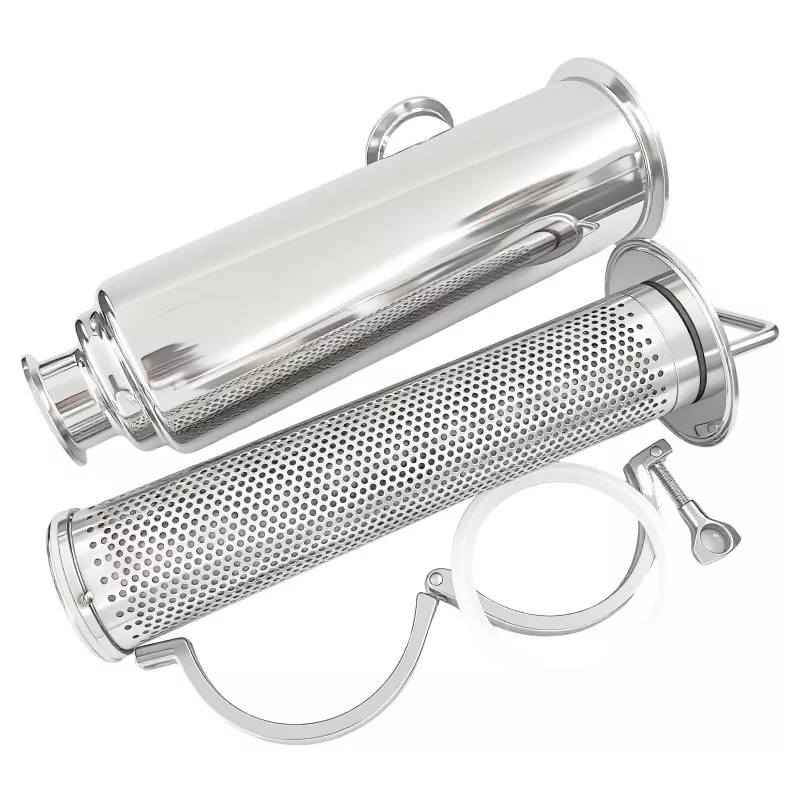

アングル型トライクランプストレーナは、フィルタエレメントを取り外し可能に設計されており、作業者が効率的に検査と洗浄を完了できます。

メンテナンスの利点は次のとおりです。

· 迅速な分解のためのトライクランプ接続

· ユニット全体を交換せずにフィルタースクリーンを取り外し可能

· 定期メンテナンス時の簡単な清掃

· 手動洗浄および CIP 手順に対応

ストレーナの前後に圧力監視ポイントを設置すると、オペレータが差圧の増加を特定し、プロセスフローに影響を与える前に洗浄のスケジュールを設定するのに役立ちます。

さまざまなプロセス要件に対応する柔軟なろ過オプション

生産システムが異なれば、流体の特性や機器の保護要件に応じて、異なるろ過レベルが必要になります。

DINGYUE は、アプリケーションのニーズに応じてカスタマイズされたフィルター要素を提供します。

· ステンレススチール製ウェッジワイヤースクリーン

· ワイヤーメッシュクロス付き多孔板

· さまざまなメッシュとミクロン評価

利用可能な濾過オプション:

· 30メッシュ

· 50メッシュ

· 100メッシュ

· 200メッシュ

· 300メッシュ

特定の粒子除去性能や流量条件を必要とするプロジェクトには、カスタム フィルター仕様をご利用いただけます。

機器メーカー向けのOEMカスタマイズ

多くの場合、処理システムが異なると、異なる接続サイズ、フィルター定格、設置寸法が必要になります。

DINGYUE は次のようなカスタマイズ サポートを提供します。

· カスタマイズされたメッシュまたはミクロン評価

· 特別な接続設計

· OEM 寸法

· カスタマイズされた表面仕上げ

· プロジェクトベースのコンポーネント ソリューション

当社のエンジニアリング チームは、機器メーカー、請負業者、販売代理店と協力して、特定の用途に適した衛生濾過コンポーネントを開発しています。

よくある質問

Q1: このモデルはインラインまたは Y 型ストレーナと比較してどうですか?

A: インライン ストレーナはパイプを真っ直ぐに保ち、Y ストレーナは斜めの流れを処理しますが、アングル タイプのトライ クランプ ストレーナは流体の方向を 90 度変えるため、スペースが限られているコーナーへの設置に最適です。

Q2: 特定の流体粘度に合わせてカスタムメッシュサイズを注文できますか?

A: はい、当社では、軽い液体でも高粘度のペーストでも、お客様の特定のプロセスのニーズに合わせた幅広いミクロン評価とメッシュ構成を提供しています。

Q3: アングルタイプのトライクランプストレーナーは標準のストレートストレーナーよりも高価ですか?

回答：アングル型ストレーナは本体が90度に加工されているため、イニシャルコストが若干高くなります。ただし、システム内の 90 度のパイプ エルボを置き換えることができるため、追加の継手を購入するコストが節約され、パイプライン コーナー向けの非常に費用対効果の高いソリューションになります。

Q5: アングル タイプ トライ クランプ ストレーナーのガスケットは FDA の承認を受けていますか?

答え: はい。当社のアングル ストレーナー (シリコン、EPDM、または FKM) に付属するすべてのガスケットは、100% FDA 準拠 (FDA 21 CFR 177.2600) です。これらは、食品、乳製品、飲料、医薬品加工における安全な使用が完全に認証されています。

Q6：90度アングル型ストレーナの配管レイアウト上の利点は何ですか？

回答: 最大の利点は、省スペースと低圧力損失です。流体を濾過しながら流れの方向を90度変えるので、コーナーやポンプ入口に直接設置できます。また、メインパイプラインを切断せずにフィルタースクリーンを側面から引き出すことができます。

ディンユの信頼できる衛生的濾過コンポーネント

サニタリーバルブ、継手、高純度流体制御コンポーネントの経験を持つDINGYUEは、要求の厳しいプロセス環境向けに設計された濾過ソリューションを提供します。

コンパクトな配管システムから大規模な産業プロジェクトまで、当社のアングル タイプ トライ クランプ ストレーナは、お客様がよりクリーンな流体循環を維持し、設置を簡素化し、システムの長期信頼性を向上させるのに役立ちます。
