316L サニタリー配管システム用ロング溶接フェルール

大規模な衛生配管プロジェクトでは、衛生機器を産業用パイプ ネットワークに接続するために、標準的なフェルール以上のものが必要になることがよくあります。さまざまなパイプサイジングシステム、溶接要件、設置条件により、パイプラインの統合中に課題が生じる可能性があります。

衛生配管システム用の 316L サニタリー ロング溶接フェルールは、スケジュール パイプとサニタリー クランプ接続間の位置決めが容易になり、より安定した溶接を可能にする拡張溶接エリアを提供します。より長い溶接セクションは、高純度配管システムで一般的に使用される TIG 溶接およびオービタル溶接プロセスに特に適しています。

正確な寸法制御と滑らかな内部表面を備えた 316L ステンレス鋼で製造されたこのフェルールは、バイオ医薬品施設、半導体工場、データセンターの液冷ループ、衛生処理装置などの要求の厳しい環境での信頼性の高い設置をサポートしながら、きれいな流路を維持するのに役立ちます。

技術仕様

標準フェルールではなくロング溶接フェルールを選択する理由は何ですか?

複雑な配管設置のための溶接スペースの拡大

大規模なサニタリー配管システムでは、多くの場合、溶接前に正確な位置決めが必要です。溶接部分が短いと、特に直径が大きいパイプやプレハブ パイプ アセンブリの場合、設置の柔軟性が制限され、位置合わせがより困難になる可能性があります。

316L サニタリー ロング溶接フェルールの拡張バレル設計により、溶接長さが追加され、設置者に正確な位置合わせと安定した溶接作業のためのより多くのスペースが与えられます。

これにより、次の場合に実用的な選択肢になります。

· 軌道溶接配管システム

· 大きなプロセススキッド

· 永続的な衛生的なパイプラインの設置

· 高純度流体循環システム

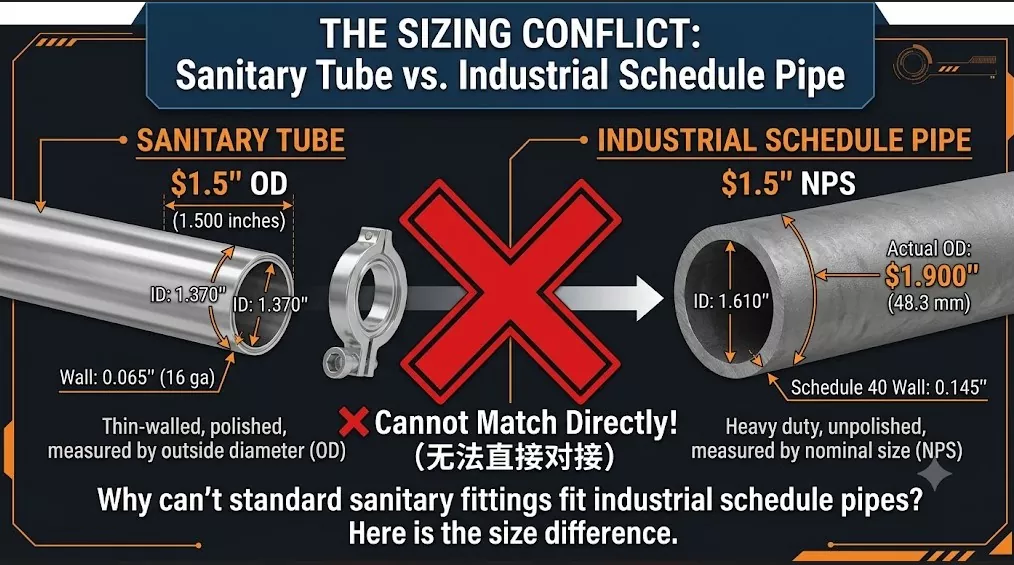

スケジュールパイプアプリケーション向けに設計

従来のサニタリーフェルールは標準的なサニタリーチューブでよく使用されますが、多くの産業プロジェクトではより強力な機械的性能を得るためにスケジュールパイプサイズを使用しています。

14AM7X ロング ウェルド フェルールは、以下を組み合わせることでこの寸法のギャップを埋めます。

· パイプ溶接の互換性をスケジュールする

· 衛生的なトライクランプ接続の柔軟性

· 衛生的な内部フロー設計

これにより、エンジニアは、衛生的なクランプ接続を必要とするバルブ、ポンプ、タンク、機器などの頑丈な配管ネットワークを接続できるようになります。

エンジニアリング上の利点

信頼性の高い溶接の統合

延長された溶接端により、短いフェルールと比較して、より制御された溶接手順がサポートされます。これにより、設置の困難さが軽減され、パイプライン製造時の一貫性が向上します。

軌道溶接が必要なシステムの場合、溶接長さが追加されることでアクセスしやすく、プロセス制御が向上します。

高純度環境向けの 316L ステンレス鋼

316L ステンレス鋼は、耐食性と清浄度が重要な用途に広く選択されています。

標準のステンレス鋼グレードと比較して、316L には次のような利点があります。

· 孔食に対する優れた耐性

· 要求の厳しい流体環境におけるパフォーマンスの向上

· 高純度水およびプロセス媒体との適合性

一般的に次のような場所で使用されます。

· 医薬品用水システム

· 半導体薬品の配送

· 液体冷却循環ループ

· 食品および飲料加工装置

滑らかな内面でクリーンな流体の取り扱いをサポート

衛生配管システム用の 316L サニタリーロング溶接フェルールの場合、内部表面の品質は洗浄効率と汚染管理に直接影響します。

DINGYUE ロング ウェルド フェルールは、不必要な流れの乱れを軽減し、よりクリーンなパイプライン環境を維持するために、制御された内部形状で製造されています。

316Lサニタリーロングウェルドフェルールが使用される場所

バイオ医薬品処理システム

衛生的な溶接と材料のトレーサビリティが必要な WFI システム、純水ループ、およびプロセス装置の接続に使用されます。

半導体高純度流体システム

汚染管理と信頼性の高いステンレス鋼の性能が重要な超純水および化学物質の供給配管に適しています。

データセンターの液体冷却インフラストラクチャ

最新の液冷システムでは、CDU、マニホールド、冷却ループの周囲に信頼性の高いステンレス鋼の配管接続が必要です。

ロング ウェルド フェルールは、サービスの柔軟性を維持しながら、サニタリー クランプ コンポーネントをより大規模なスケジュール パイプ ネットワークに統合するのに役立ちます。

食品および飲料加工装置

洗浄性、耐食性、メンテナンスの容易さが重要な衛生的な生産ラインに適用されます。

14AM7X ロング溶接フェルール vs 標準フェルール

製造と品質管理

すべての INGYUE ロング ウェルド フェルールは、寸法精度と信頼性の高い取り付け性能を保証するために、管理された機械加工プロセスで製造されています。

生産には次のものが含まれます。

· 316L原材料の検証

· CNC精密加工

· 寸法検査

· 表面仕上げチェック

· 熱数追跡

· 重要なドキュメントのサポート

製薬、半導体、液体冷却などの重要な業界では、一貫した寸法と材料のトレーサビリティにより、大規模プロジェクト時の設置リスクを軽減できます。

よくある質問

Q1: 標準フェルールとロング溶接フェルールの違いは何ですか?

標準フェルールは主に一般的なサニタリー接続に使用されますが、長い溶接フェルールは大規模な配管システムに拡張された溶接セクションを提供します。溶接領域が長いため設置が容易になり、特に軌道溶接や恒久的なプロセス パイプラインに適しています。

Q2: このフェルールは液冷システムに使用できますか?

はい。 316L サニタリー ロング ウェルド フェルールは、CDU や高密度冷却ループなど、ステンレス鋼の配管、クリーンな接続、信頼性の高い長期動作が必要な液体冷却用途に適しています。

Q3: 304 ステンレス鋼ではなく 316L ステンレス鋼を選択する理由は何ですか?

316L は腐食や孔食に対する耐性が優れているため、高純度流体、製薬システム、半導体アプリケーション、および要求の厳しい冷却環境により適しています。

Q4: これらのフェルールの材質証明書は提供されますか?

はい。ディンユは、プロジェクトの要件に応じて、MTR レポートや熱番号記録などの材料トレーサビリティ文書を提供できます。

Q5: このフェルールはオービタル溶接に対応していますか?

はい。拡張された溶接セクションは、溶接へのアクセス性を向上させるように設計されており、TIG 溶接やオービタル溶接の用途に適しています。

Q6: DINGYUE はサイズや寸法をカスタマイズできますか?

はい。配管仕様に基づいて、カスタム寸法、材質、表面仕上げ、および特別なプロジェクト要件について話し合うことができます。
