19MPX クランプ X スケジュール 10S 溶接アダプター

産業用配管および衛生処理システムは、さまざまな寸法規格に従っていることがよくあります。呼び径が同じに見えるパイプでも肉厚や内径が異なる場合があり、設置時に位置合わせの問題が発生します。

DINGYUE 19MPX アダプタは、片側の Tri-Clamp 接続ともう一方の Schedule 10S 溶接端を組み合わせることで、この不一致を解決します。内部移行部は流れ面積の突然の変化を減らすために機械加工されており、清浄度、流れの安定性、長期信頼性が重要なシステムに適しています。

主な仕様

19MPX を選択する理由

液冷データセンターや衛生流体システムを構築する場合、エンジニアはしばしば隠れた罠に直面します。それは、工業用パイプと衛生バルブは同じ言語を話さないということです。

同じ「2インチ」と表示されていても、実際の内径は全く異なります。標準のストレートフェルールを使用してそれらを強制的に結合すると、次のようになります。

「スピード バンプ」効果: パイプの内側に鋭いギザギザの内部突起が形成されます。

バクテリア/破片のトラップ: 液体がこの壁に衝突し、乱流、停滞したデッドゾーン、およびバクテリアや冷却材の破片の温床を生み出します。 CIP (Clean-In-Place) システムではそれを洗い流すことはできません。

解決策: 19MPX のスムーズ テーパー

賢明なエンジニアが 19MPX 溶接アダプターを選択する理由はまさにこれです。

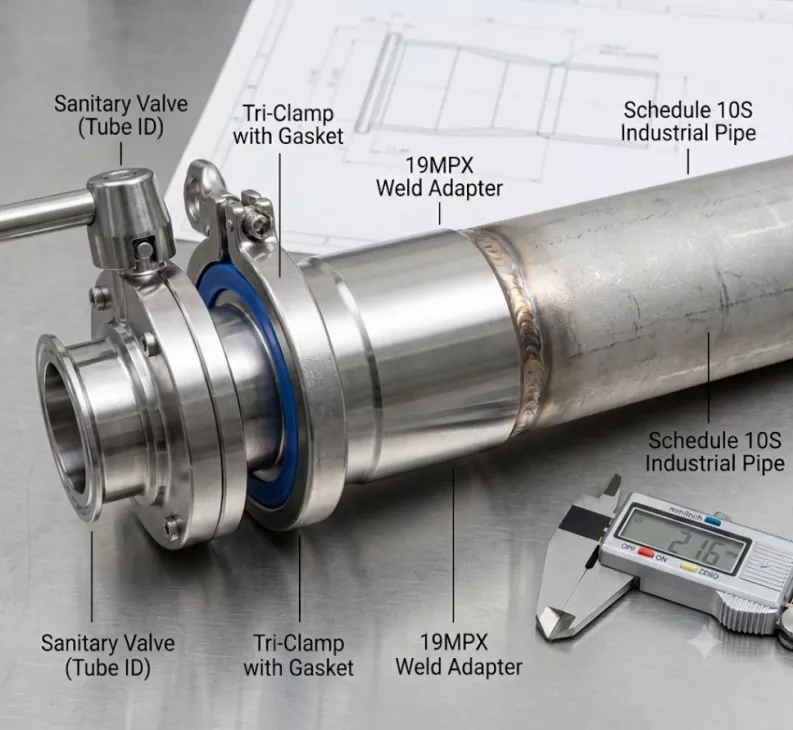

19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS は、鋭い崖の代わりに、精密機械加工されたテーパー状の内部スロープ (内部面取り) を備えています。これはスムーズな高速道路のランプのように機能します。

溶接端 (右): スケジュール 10S 工業用パイプの厚い壁と広い内径に完全に一致します。

クランプ端 (左): バルブ、ポンプ、または機器の標準サニタリーチューブ ID に一致するように、内側が滑らかに先細になっています。

結果: 100% デッドスペースがなくなりました。完璧な層流。 3-A衛生基準に完全準拠。

液体冷却業界が 19MPX クランプ X スケジュール 10S 溶接アダプターに依存する理由

次世代液冷データセンターを構築または供給している場合、14WMX および 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS は単なるコンポーネントではなく、システムの安全装置です。

1) 高圧と迅速なメンテナンスの間の究極の橋渡し

セットアップ: メイン冷却剤ループと冷却分配ユニット (CDU) には、一定の圧力を処理し、数十年間の漏れのない動作を保証するために、耐久性の高い厚肉のスケジュール 10S ステンレス鋼パイプが必要です。

課題: 実際のサーバー ラック、マニホールド、および制御バルブには、技術者が工具を使わずに迅速なメンテナンスや交換を行えるように、トライ クランプ (クイック ディスコネクト) 接続が必要です。

ソリューション: 14WMX および 19MPX アダプターは、一方の側に頑丈な工業用溶接端、もう一方の側に高精度の衛生クランプを備えており、これら 2 つの完全に異なる配管の世界をシームレスに接続します。

2)。フロー効率の最大化と PUE (電力使用効率) の低減

問題: 厚い工業用パイプを薄い衛生バルブに強制的に接触させると、内部に鋭い「崖」または出っ張りが作成されます。この不一致により、深刻な流体の乱流と大幅な圧力低下が発生し、冷却剤ポンプの負荷が増大し、エネルギーが浪費されます。

19MPX クランプ X スケジュール 10S 溶接アダプターの利点: 精密に機械加工された内部テーパー傾斜により、19MPX はスムーズな高速道路のランプのように機能します。冷却剤を移行部に完璧に導き、乱流を排除し、流れ抵抗を最小限に抑え、データセンターのエネルギー効率 (PUE) を最適化します。

品質管理と粗さ

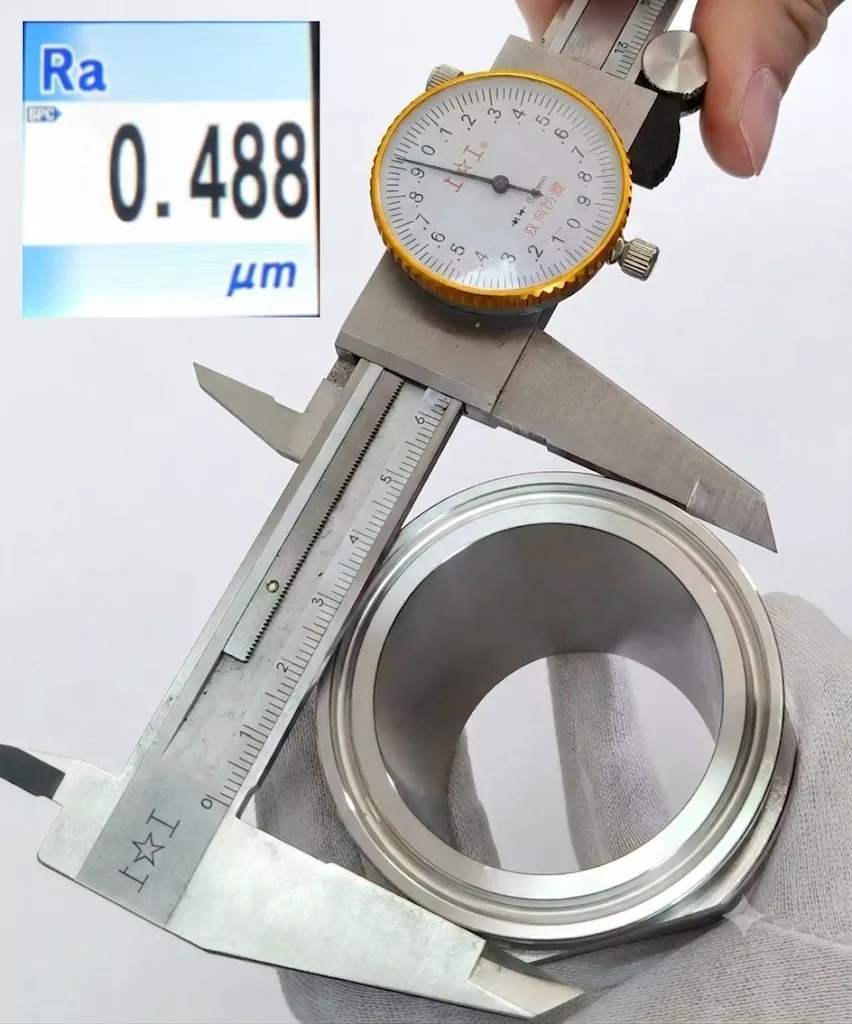

高品質の製造には厳格な検証が必要です。完成した製品は厳格な品質管理チェックポイントを通過します。高さ、内径、外径などの重要な寸法と内部表面の粗さを検証します (Ra < 0.8 µm を保証)。完全に準拠したユニットのみが発送されます。業界の期待を超える精密部品を当社にお任せください。

よくある質問

両方のパイプの公称サイズが同じであるのに、なぜ 19MPX アダプターが必要なのでしょうか?

サニタリーチューブとスケジュール 10S 配管では異なる寸法規格が使用されているためです。アダプターは、実際の外寸と内寸の間の適切な移行を作成するのに役立ちます。

19MPX と標準の Tri-Clamp アダプターの違いは何ですか?

標準アダプタは 2 つの端を機械的に接続するだけです。 19MPX は内部の流れの遷移に焦点を当てており、異なる配管システム間での急激な直径の変化を軽減します。

19MPX は水冷システムで使用できますか?

はい。スケジュール配管をトライクランプベースのコンポーネントに接続する必要がある CDU システムおよび冷却ループに適しています。

どのような材料が利用可能ですか?

ディンユでは、304 および 316L ステンレス鋼のオプションを提供しています。 316L は、高純度で腐食に敏感な用途に一般的に選択されます。

溶接端の寸法はカスタマイズできますか?

はい。ディンユは、プロジェクトの要件に応じて溶接端の寸法、クランプのサイズ、表面仕上げ、その他の仕様をカスタマイズできます。

どのような書類を提供してもらえますか?

文書が必要なプロジェクトには、材料証明書、熱番号トレーサビリティ、および検査レポートが利用可能です。
