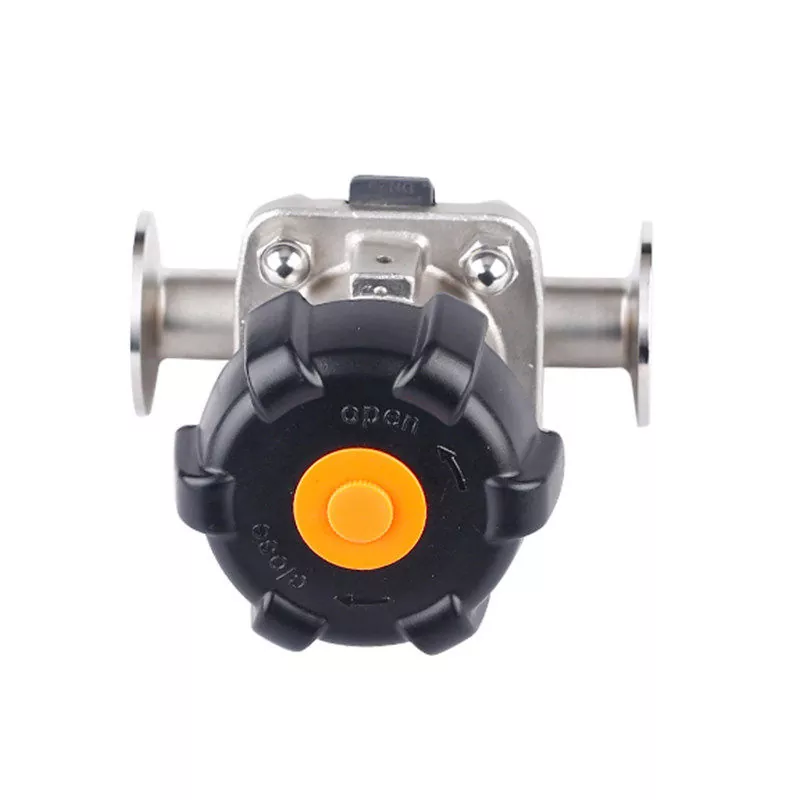

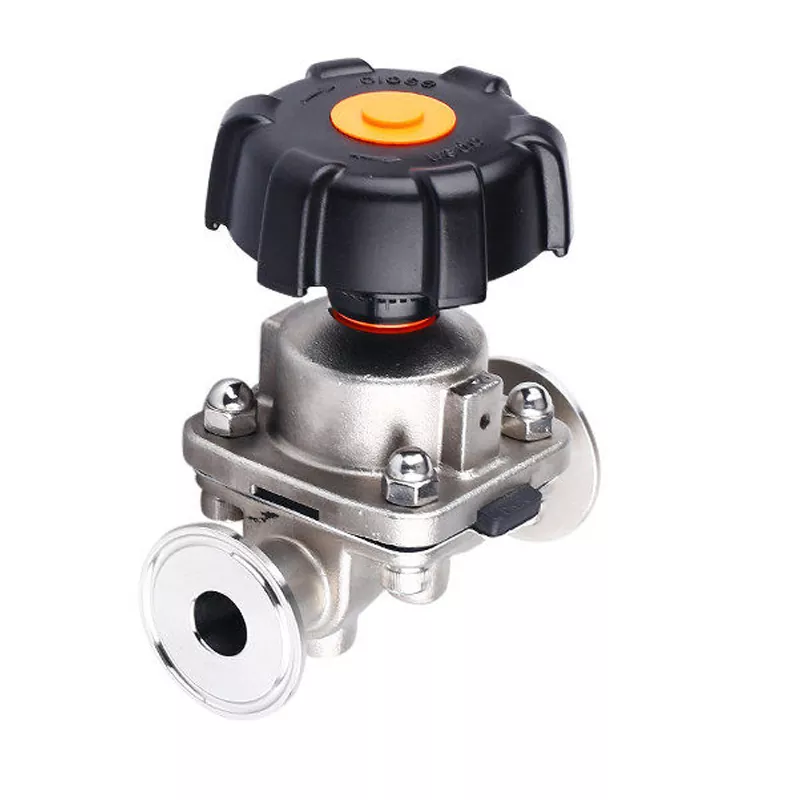

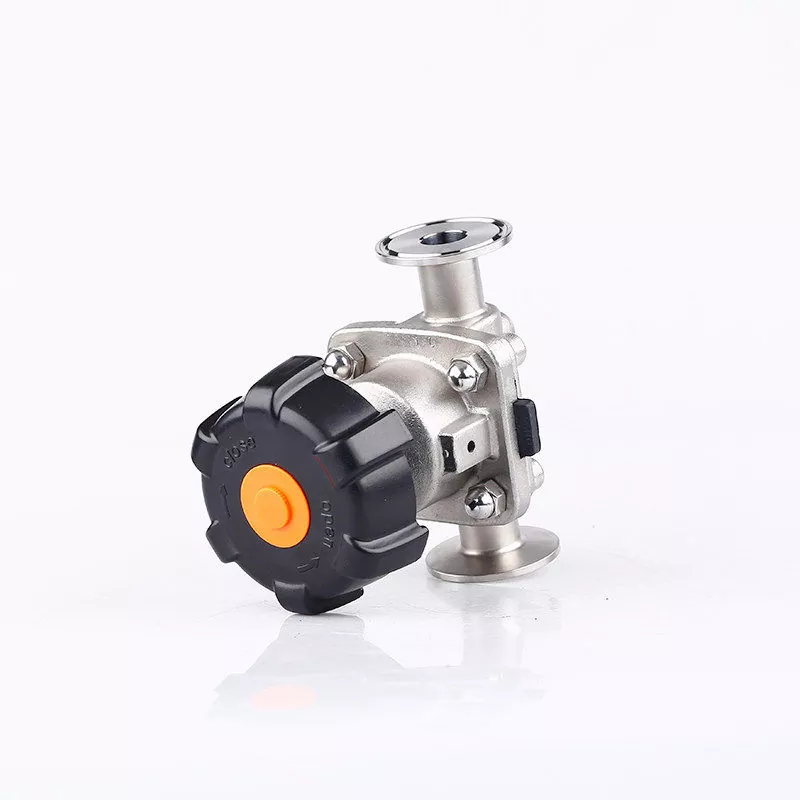

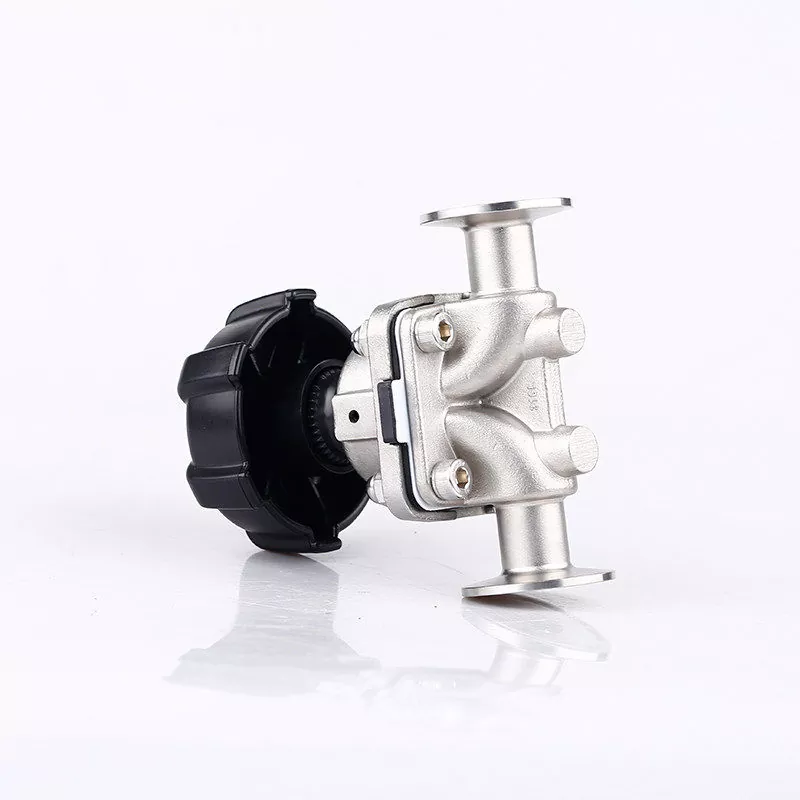

トライクランプダイヤフラムバルブ

わずかな汚染でも生産品質に影響を与える可能性がある業界では、きれいな流体経路を維持することが重要です。 DINGYUE トライクランプ ダイヤフラム バルブは、動作機構をプロセス媒体から分離するダイヤフラムベースの隔離構造を備えており、漏れや製品汚染のリスクを軽減します。サニタリークランプ接続設計を採用したこのバルブは、滅菌配管システムでの取り付け、洗浄、メンテナンスを容易にします。医薬品加工、食品および飲料の製造、データセンターの液体冷却システムなどの用途向けに製造されており、厳しい衛生要件の下で安定した流量調整と信頼性の高い媒体分離を実現します。

技術仕様

トライクランプダイヤフラムバルブの良さはその素材によって決まります。最大限の耐食性と寿命を保証するために、追跡可能な認定された原材料を使用しています。

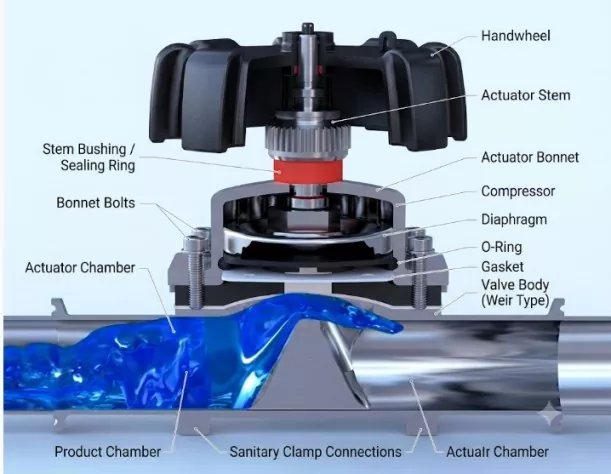

トライクランプダイヤフラムバルブの仕組み

トライ クランプ ダイヤフラム バルブは、柔軟なゴム/プラスチック片 (ダイヤフラムと呼ばれる) を使用して流体経路をバルブ上部の内側から分離する特別なタイプのバルブです。このデザインにより、すべてが清潔で安全に保たれます。

段階的にどのように機能するかは次のとおりです。

開く：ハンドルを回すとステムとコンプレッサーが上に引っ張られます。柔軟なダイヤフラムも一緒に上昇し、バルブシートから離れます。流体 (水、ガス、化学薬品など) は、抵抗や圧力損失がほとんどなく、バルブをスムーズに流れることができます。

閉じる：ハンドルを逆に回すとステムとコンプレッサーが押し下げられます。これにより、ダイヤフラムがバルブシートにしっかりと押し付けられ、完全なシールが形成されます。流れを完全に停止し、100% 漏れのない性能を保証します。

流量を調整するには: ハンドホイールを中間の位置のままにすることもできます。これにより、通過する液体の量を制御および調整できるため、流量の管理に非常に役立ちます。

主な利点

完全な分離: ダイヤフラムは、バルブの可動部品 (ステムなど) から流体を完全に分離します。これは、流体がバルブを錆びさせたり損傷したりすることがなく、バルブが流体を汚染しないことを意味します。

清潔で衛生的: バルブ本体の内側は非常に滑らかで、汚れが隠れるデッドコーナーがありません。洗浄と消毒が非常に簡単なので、食品、飲料、製薬（医療）業界に最適です。

優れたシール性: 柔軟なダイヤフラムにより、いつでもしっかりとしたシールを実現します。流体に小さな固体粒子や繊維が含まれている場合、または非常に厚い（粘性がある）場合でも、バルブはスタックすることなく完全に遮断できます。

耐腐食性：バルブ本体とダイヤフラムはニーズに合わせてさまざまな材料で作ることができるため、さまざまな過酷な液体や腐食性の液体を安全に扱うことができます。

当社のサービス保証

保証: すべてのバルブ本体に 18 か月の手間のかからない保証が付いています。

テクニカル サポート: 年中無休のエンジニアリング ホットライン。製造上の欠陥が発生した場合は、48 時間以内に無料交換部品が提供されます。

よくある質問

Q1: トライクランプ ダイヤフラム バルブの最高温度定格はどれくらいですか?

A: 振動板の材質により異なります。標準 EPDM は 130°C までの温度に耐えますが、当社のプレミアム PTFE/TFM 複合ダイヤフラムは 150°C までの連続蒸気に耐えることができます。

Q2: 医薬品監査のために完全な材料トレーサビリティを取得できますか?

A: もちろんです。すべての出荷には、EN 10204 3.1 材料証明書、FDA 準拠レター、および表面粗さ検査レポートが付属します。

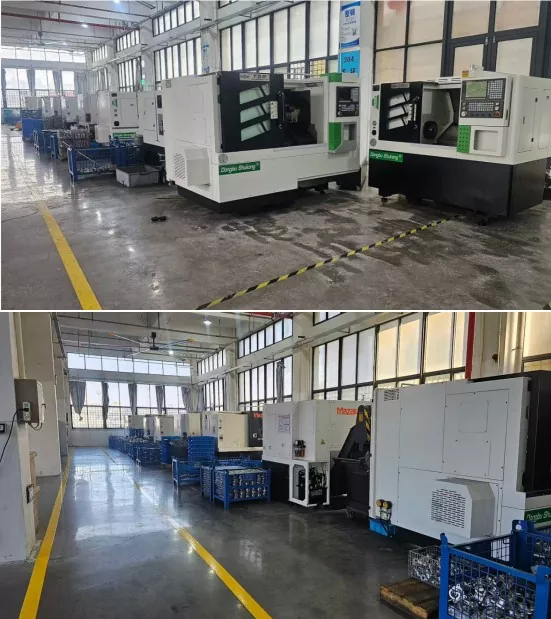

先進的な製造ワークショップ
