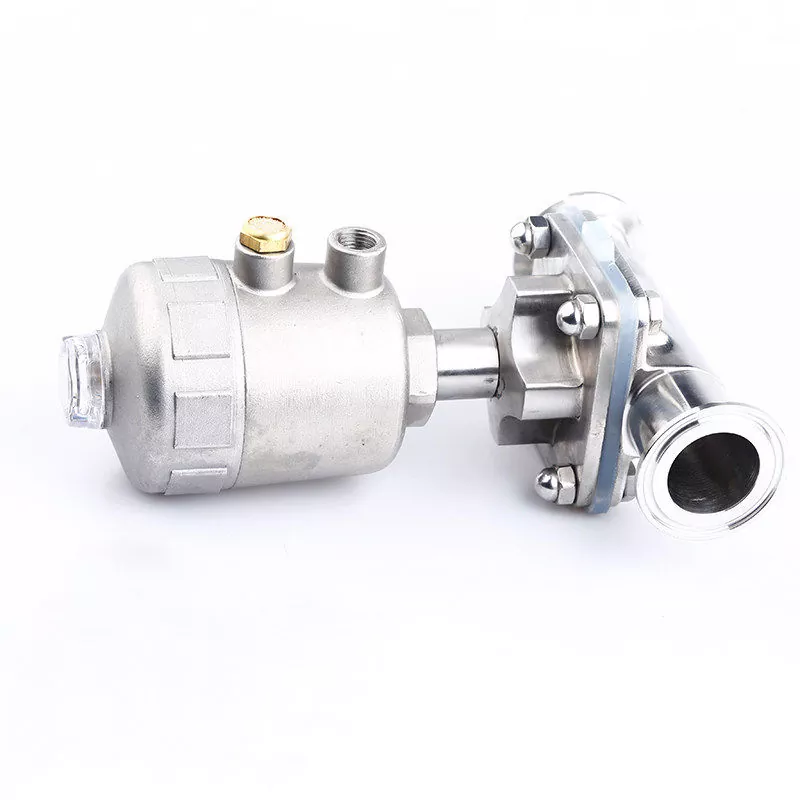

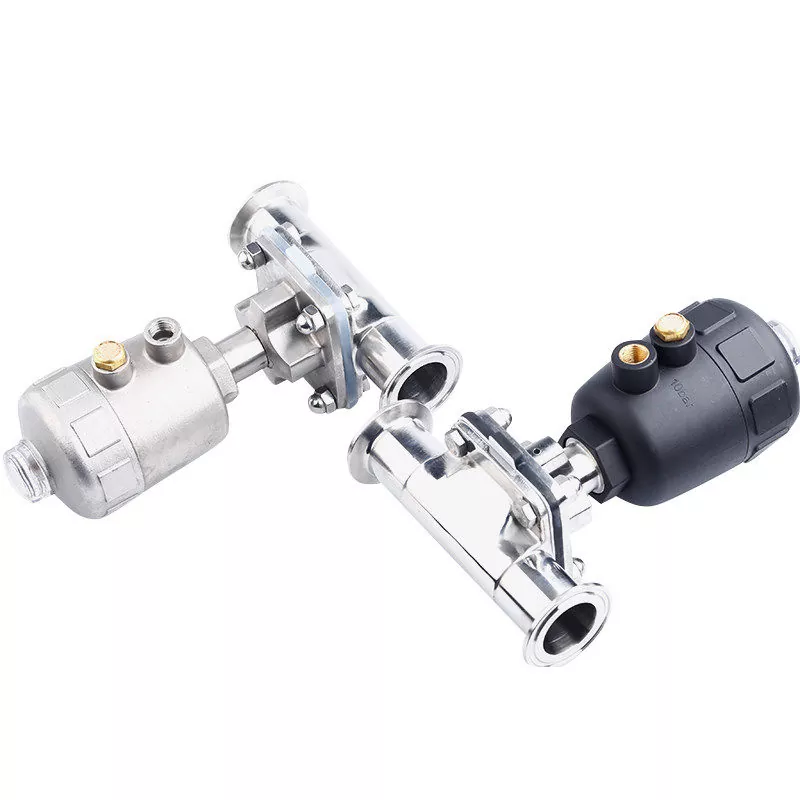

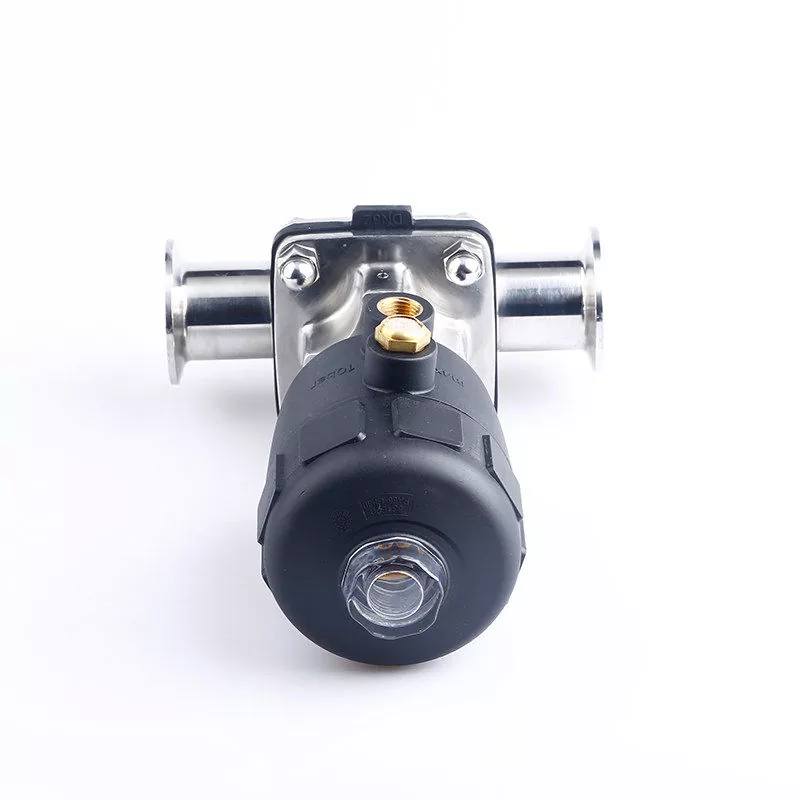

空気圧ダイヤフラムバルブ

DINGYUE 空気圧ダイヤフラム バルブは、正確な流量調整と厳格な清浄度が同様に重要であるプロセス ライン向けに開発されました。空気圧アクチュエータによって駆動されるため、手動操作なしでスムーズなメディア制御を維持しながら自動開閉が可能です。ステンレス鋼構造、衛生的なダイアフラム設計、メンテナンスが容易な構造により、滅菌処理装置、CIP システム、高度な施設の高純度冷却ループに適しています。各バルブは厳格な品質管理の下で製造されており、要求の厳しい産業環境で一貫したパフォーマンスをサポートします。

仕様詳細

空気圧アクチュエータはどのように動作するのですか?

空気圧アクチュエータは、圧縮空気を使用してバルブの開閉動作を制御し、手動操作を自動制御に置き換えます。ダイヤフラム バルブ システムでは、アクチュエータがダイヤフラムを上下に動かすのに必要な力を生成し、正確な流体の遮断と流量調整が可能になります。

動作メカニズムは 3 つの主要なコンポーネントに基づいています。

· 空気室 – 圧縮空気を受け取り、空気圧を機械力に変換します。

· ピストン – 空気圧で動き、バルブステムを駆動します。

· スプリング アセンブリ – 単動アクチュエータに戻り力を提供します。

サニタリー用途では、空気供給が遮断された場合に自動遮断保護を提供する単動常閉アクチュエータが一般的に選択されます。

単動常閉アクチュエータの作業プロセス

1. 空気供給なし: バルブ閉位置

圧縮空気が供給されていない場合、内部のスプリングは伸びた位置に留まり、アクチュエータのステムを下方に押します。

下向きの力によってダイヤフラムがバルブシートにしっかりと押し付けられ、空気圧ダイヤフラムバルブが閉じた状態に保たれ、媒体の流れが妨げられます。

この常閉 (NC) 設計は、フェールセーフ機能を提供します。生産ラインで予期せず空気圧が失われた場合、バルブは自動的に閉位置に戻り、敏感なプロセスにおける漏れ、製品損失、汚染リスクの防止に役立ちます。

2. 空気供給の作動: バルブ開位置

制御システムが動作信号を送信すると、圧縮空気がアクチュエータ チャンバに入り、ピストンに圧力が発生します。

アクチュエータ内のスプリングを圧縮しながら、空気の力でピストンを押し上げます。ピストンが動くと、接続されたステムがダイヤフラムをシール面から持ち上げて、流体がパイプラインを通って流れるようにします。

この自動操作により、頻繁なサイクルを必要とする生産システムにおいて、より高速な応答、遠隔制御、および一貫したバルブの動きが可能になります。

3. 空気供給が解放される: バルブが閉位置に戻ります。

圧縮空気が放出されると、アクチュエータ室内の圧力が低下します。

空気圧がピストンを所定の位置に保持しないと、スプリングが元の状態に戻り、ピストンとステムを下方に押します。ダイヤフラムがバルブシート上に戻り、バルブが閉じて流体の流れが止まります。

この自動リセット機能により、各動作サイクル後にバルブが安全な閉位置に戻ります。

複動アクチュエータオプション

複動アクチュエータは、スプリングリターン設計とは異なる動作をします。リターンスプリングを使用する代わりに、ピストンの両側に供給される圧縮空気に依存します。

・開く：空気が下部チャンバーに入り、ピストンを押し上げてバルブを開きます。

・閉じる：上部チャンバーに空気が入り、ピストンを押し下げてバルブを閉じます。

どちらの動きも空気圧によって行われるため、複動アクチュエーターはバネの抵抗なしでより速い開閉速度を実現できます。これらは、継続的な空気供給が利用可能であり、迅速なバルブ応答が必要な自動システムに適しています。

システムに適したアクチュエータの選択

単動アクチュエータは、安全なシャットダウンが重要な衛生プロセスに好まれますが、複動アクチュエータは、より高速な動作が必要な高周波オートメーションに選択されることがよくあります。

適切なアクチュエータの選択は、システム設計、空気の利用可能性、動作周波数、プロセスの安全性要件などの要因によって異なります。

製造工程

・精密鍛造：空気圧ダイヤフラムバルブ本体の鍛造には高品質のステンレス鋼を使用しています。

・高精度加工：CNCマシンを使用して流路の形状を整え、内面を鏡面に磨き上げます。これにより、デッドレッグのないデザインとなり、掃除が簡単になります。

· ダイヤフラムの製造: 空気圧ダイヤフラム バルブの「心臓部」は複合ダイヤフラム (PTFE + ゴム) です。耐薬品性があり、長期間の使用に非常に柔軟であるように設計されています。

・厳格なテスト：すべての部品はクリーンルームで組み立てられ、高圧テストに合格し、漏れがないことを保証します。

さまざまな種類のサニタリーバルブが必要なのはなぜですか?

衛生流体システムでは、バルブは単に流れを開始または停止するだけではありません。生産プロセスが異なれば、媒体の特性、衛生要件、圧力条件、洗浄手順も異なります。無菌医薬品製造に適したバルブは、飲料移送ラインや高粘度製品システムには適切な選択ではない可能性があります。

このため、業界ではさまざまなサニタリーバルブ設計が使用されています。各構造は、特定のプロセスの課題を解決し、清浄度、流れの効率、メンテナンス要件、動作信頼性のバランスを考慮して開発されています。

1. サニタリーダイヤフラムバルブ – 重要な衛生用途向け

製薬、バイオテクノロジー、その他の高純度プロセスでは、汚染を防ぐことが最優先事項です。サニタリー ダイヤフラム バルブは、少量の残留媒体でも製品の品質に影響を与える可能性がある用途向けに設計されています。

ダイヤフラムは、バルブ機構とプロセス流体の間に密閉された分離を形成します。この構造により、液体が閉じ込められたままになる領域が減り、CIP または SIP 手順によるバルブの洗浄が容易になります。滅菌培地の移送、精製水システム、および敏感な生物学的プロセスに対して、ダイヤフラム バルブはプロセスの完全性を維持するための信頼できるソリューションを提供します。

他のバルブ設計と比較すると、ダイヤフラム バルブは一般に、過酷な流量処理よりも清浄性を重視して好まれます。これらは、中程度の圧力条件や、最大流量よりも衛生管理が重要な用途に適しています。

2. サニタリーバタフライバルブ – 効率的な大量流体移送用

食品、飲料、乳製品の生産ラインでは、毎日パイプラインを通って大量の液体を移動する必要があることがよくあります。これらの用途では、シンプルでコンパクトな構造で効率的な流量制御が可能なサニタリーバタフライバルブが広く使用されています。

軽量設計により、より大きなパイプサイズにも実用的であり、素早い 4 分の 1 回転操作により、生産および洗浄サイクル中に素早い開閉が可能になります。これらは一般に、信頼性の高い動作と容易なメンテナンスが重要な貯蔵タンク、移送パイプライン、CIP システムに設置されます。

バタフライバルブはダイヤフラムバルブに比べて大口径のサニタリー配管に経済的な選択肢となります。ただし、動作中はディスクが流路内に残るため、わずかな流れ抵抗が生じる可能性があります。液体滞留のリスクを最小限に抑える必要がある超高純度の用途には、他のバルブ設計の方が適している場合があります。

3. サニタリーボールバルブ – 高流量および粘性媒体の処理用

すべてのサニタリー システムが水などの低粘度の液体を処理できるわけではありません。多くの食品および工業プロセスには、シロップ、ソース、濃縮物、およびスムーズで制限のない流れを必要とするその他の粘性物質などの粘度の高い製品が含まれます。

サニタリーボールバルブは、全開時に最小限の圧力損失で媒体を通過できるフルポート流路を備えて設計されています。このため、流れ効率の維持と厚い材料の取り扱いが重要な考慮事項となる用途に適しています。

バタフライ バルブと比較して、ボール バルブはより開いた流路を提供し、要求の厳しい媒体移送に対して優れたパフォーマンスを提供します。ただし、従来のボールバルブ構造には内部空洞があり、そこに残留流体が溜まる可能性があります。厳格な衛生用途では、システムの清浄度を維持するために適切なバルブ設計、表面仕上げ、および洗浄手順が不可欠です。

用途に適したサニタリーバルブの選択

適切なサニタリーバルブは、媒体の種類、清浄度レベル、パイプラインのサイズ、動作圧力、洗浄方法などのプロセスの実際の要件によって異なります。

· 医薬品および生物処理システムは通常、汚染防止と無菌操作を優先します。

· 食品、飲料、乳製品ラインでは、多くの場合、大量の移送のために効率的な流量制御が必要です。

· 高粘度の製品には、よりスムーズで制限の少ない流路を備えたバルブが必要な場合があります。

DINGYUE は、サニタリー バタフライ バルブ、サニタリー ボール バルブ、サニタリー ダイヤフラム バルブなど、あらゆる種類のサニタリー バルブ ソリューションを提供し、顧客が製薬、食品加工、半導体、液体冷却の用途に適した流量制御装置を選択できるよう支援します。
