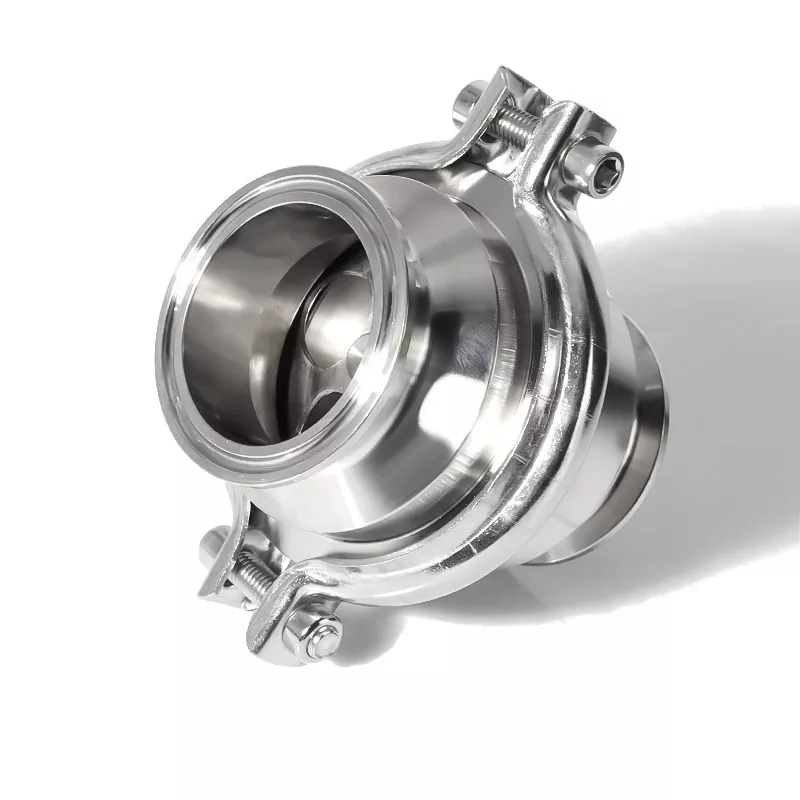

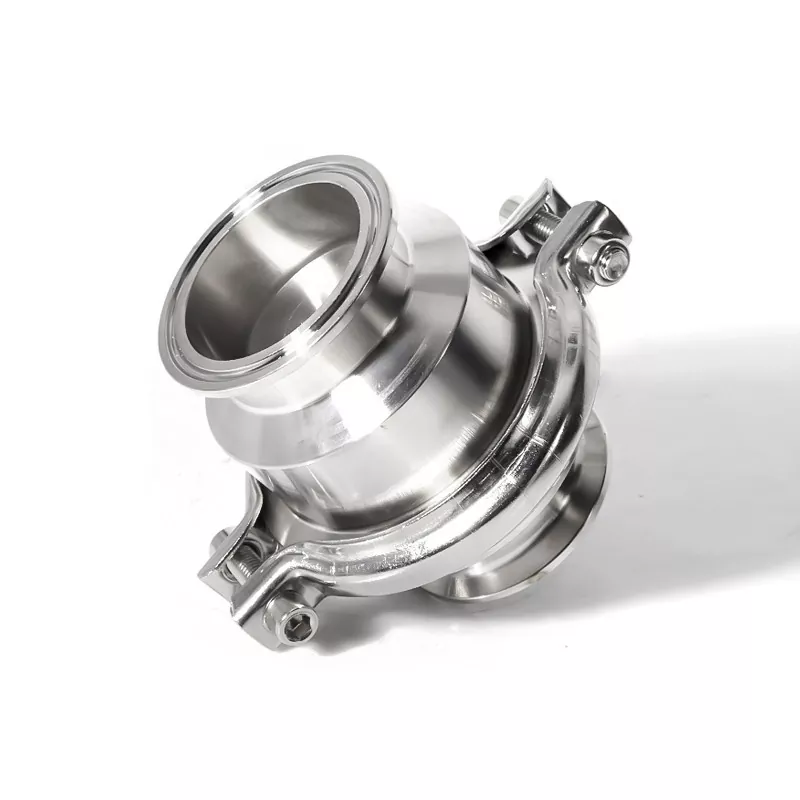

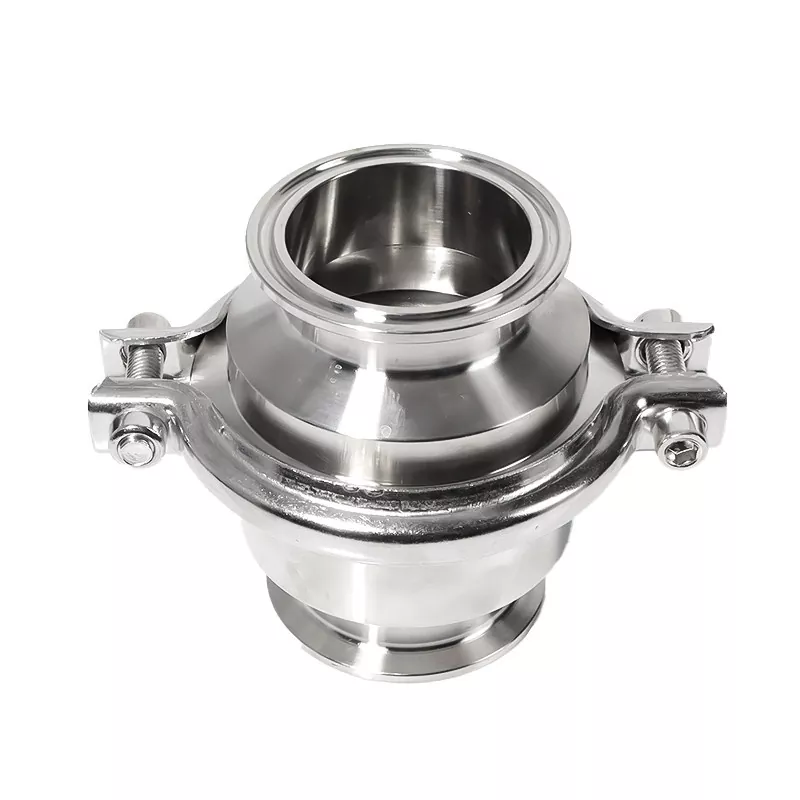

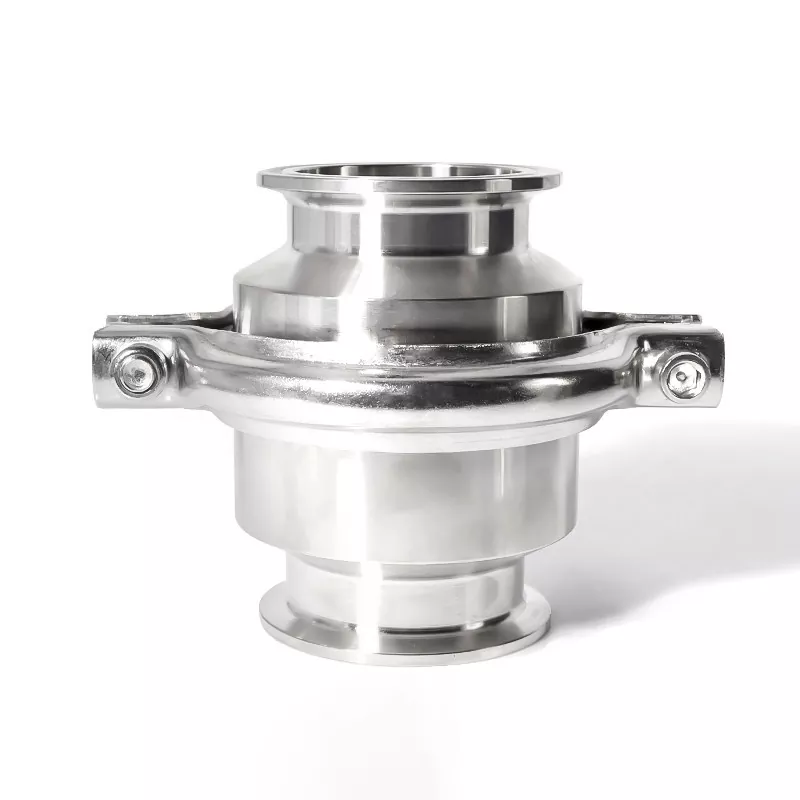

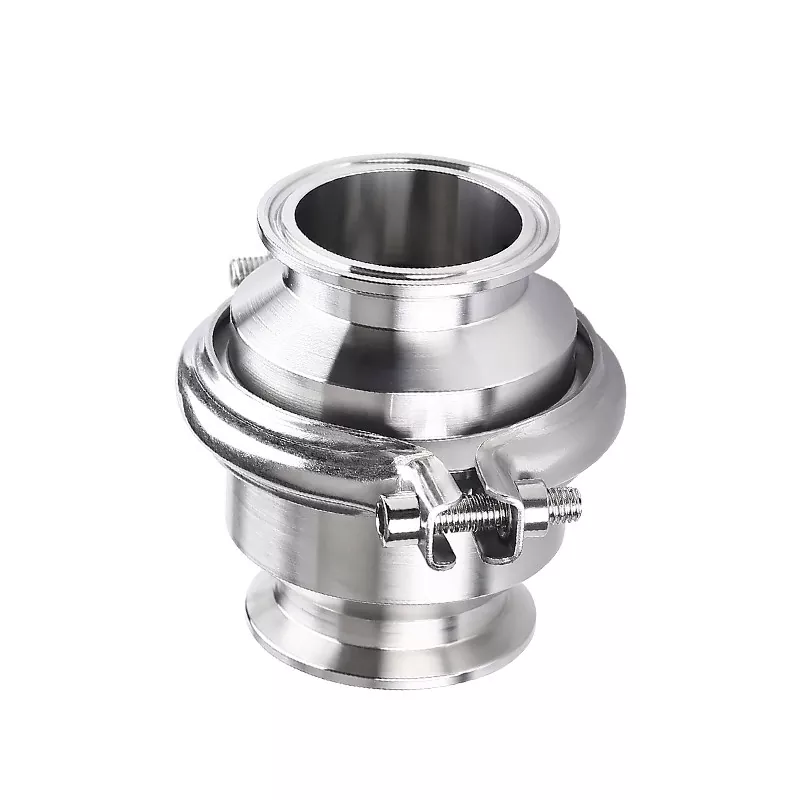

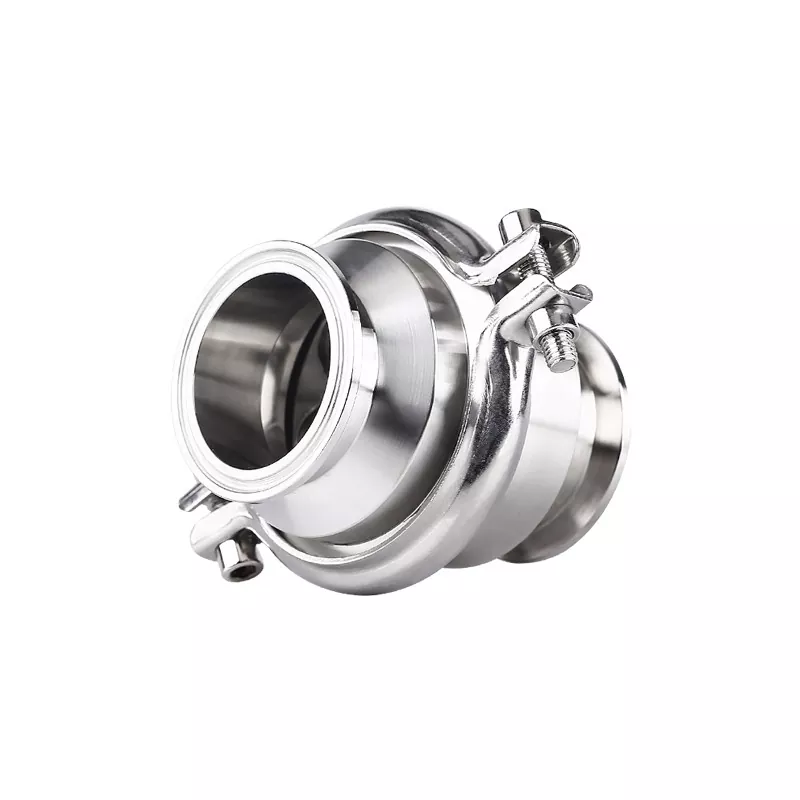

衛生処理システムでは、機器の保護、プロセスの一貫性の維持、汚染リスクの軽減のために、逆流の防止が不可欠です。ディンユの衛生的な逆止弁は自動閉鎖機構を採用しており、圧力変化が発生した場合に逆流を止めながら、流体を意図した方向に通過させることができます。このバルブは衛生的な表面仕上げを施した 304/316L ステンレス鋼で製造されており、飲料移送ライン、医薬品パイプライン、CIP システム、液体冷却ループなどの用途に適しています。クランプ接続設計により、設置とメンテナンスが容易になり、信頼性の高い流れ保護を必要とするサニタリー配管システムにとって実用的な選択肢となります。
|
パラメータ |
仕様詳細 |
|
製品名 |
サニタリー衛生逆止弁（逆止弁） |
|
バルブの種類 |
スプリング式ディスクチェックバルブ |
|
接続タイプ |
トライクランプ / トライクローバー クイックフィット |
|
本体材質 |
ステンレス鋼316L/304 |
|
シール・ガスケット材質 |
EPDM / FKM(バイトン) / PTFE |
|
サイズ範囲 |
1/2インチ～4インチ (DN15～DN100) |
|
クラッキング圧力 |
0.2 ～ 0.3 バール (3 ～ 4.3 PSI) |
|
最高使用圧力 |
10 バール (145 PSI) |
|
使用温度 |
-10℃～+120℃（EPDMガスケット） |
|
表面仕上げ |
内部 Ra < 0.6 μm (機械研磨)、外部 Ra < 0.8 μm |
|
適用媒体 |
水、牛乳、ビール、飲料、薬局、その他の衛生的な液体 |

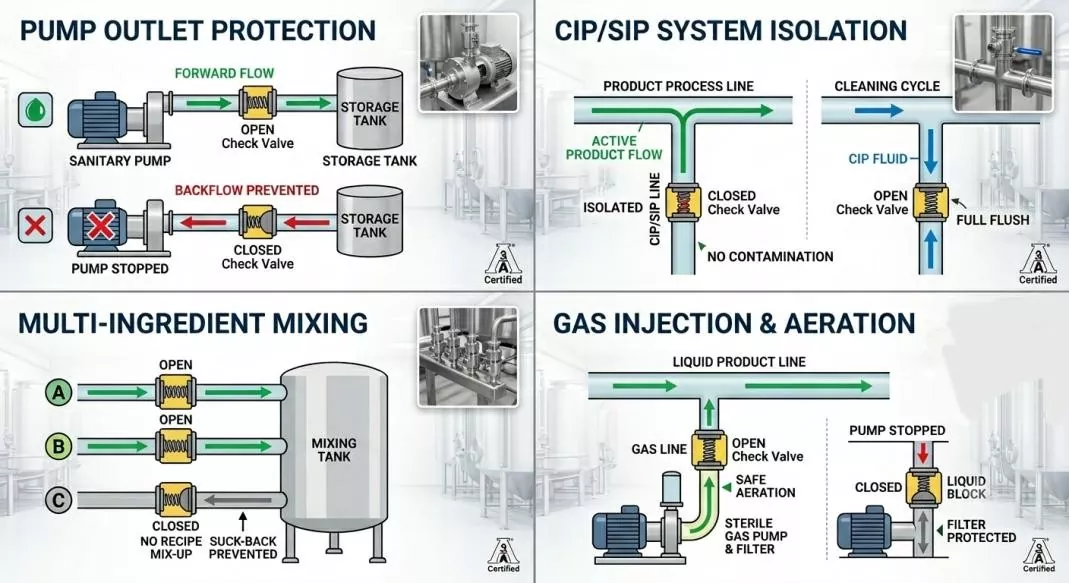

場所: 衛生用遠心ポンプ、ローブポンプ、および供給ラインの出口に直接取り付けられます。
重要な理由: ポンプが停止すると、液体は重力により自動的に逆流しようとします。当社の 3-A 逆止弁は瞬時に閉じて、高価なポンプを逆衝撃から保護し、滅菌済みの製品が原料タンクに逆流するのを防ぎます。
場所: 主要製品ラインと CIP (定置洗浄) 化学薬品または蒸気滅菌 (SIP) ラインが交差する場所。
重要な理由: 絶対的な安全バリアとして機能します。洗浄サイクル中に洗浄液や蒸気を流すことができますが、製造中に飲料、乳製品、または医薬品に化学洗剤や廃水が漏れる可能性はゼロです。
場所: バッチタンク、発酵容器、または貯蔵タンクに供給する垂直ライン。
重要な理由: 複数の材料 (水、砂糖、香料など) を混合する場合、1 つのライン内の圧力降下によりタンクからの「サックバック」が発生する可能性があります。当社の衛生的な逆止弁は、材料がタンクにのみ流れることを保証し、レシピ汚染のリスクを排除します。
場所: ビール/ソーダに CO 2 を注入するガスライン、または発酵タンクに無菌空気を注入するガスライン。
重要な理由: ガスをスムーズに吹き込むことができますが、ガス圧力が低下したときに液体がガスパイプに逆流したり、繊細な無菌エアフィルターを汚したりするのを瞬時に阻止します。

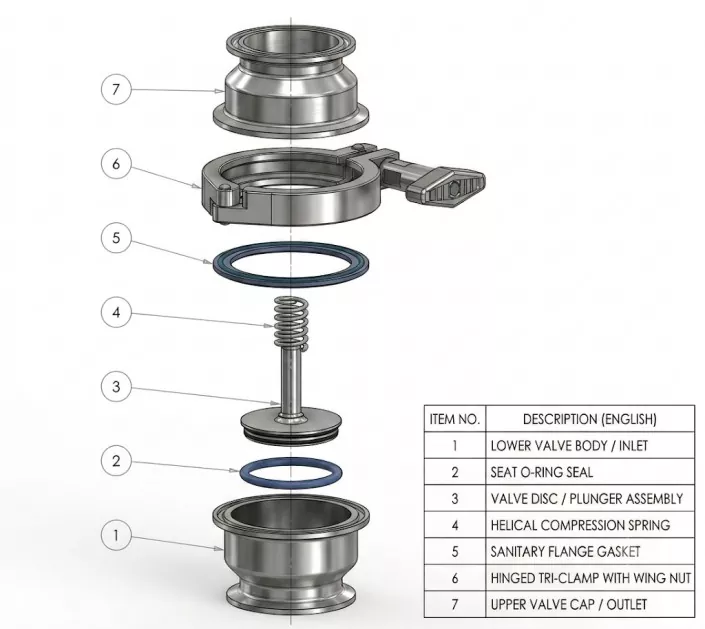

流体がすべての働きをします: 逆止弁は電気も空気圧も、手動で回す人も必要ありません。水が前方に流れると、衛生的な逆止弁が押し開かれます。水が逆流しようとした瞬間、内部のスプリングまたはフラップが数ミリ秒以内に閉じてロックされます。
バタフライバルブが競合できない理由:
バタフライバルブは水の方向に対して「盲目」です。バタフライバルブで逆流を止めるには、水の流れを検出するための高価なセンサーと、ハンドルを回すための電気モーターまたは空気圧モーターを取り付ける必要があります。この設定は信じられないほど高価であるだけでなく、センサーが目覚めてモーターが最終的にバルブを閉じるまでに、逆流した水はすでに勢いよく流れ込んでいます。
汚れた水によるプレミアム原材料の損傷を防ぎます: 食品、飲料、または医薬品の生産では、ラインの前面には新しく消毒された清潔な原材料が保管され、背面には処理済みの液体が保管されます。処理液が突然逆流するとバッチ全体が台無しになってしまいます。逆止弁は厳格な防火壁のように機能し、きれいな水がきれいな状態に保たれ、処理された水が決して元に戻ることはありません。
「ウォーターハンマー」によるポンプの破壊を防ぎます: パイプ内の液体がスピードを上げている貨物列車に似ていると想像してください。ウォーターポンプが突然停止すると、水の「列」が慣性によって激しく後方に叩きつけられます。 「ウォーターハンマー」として知られるこの大きな衝撃は信じられないほど強力で、高価なポンプ、フィルター、熱交換器を簡単に破壊してしまう可能性があります。逆止弁は、水が逆流しようとする正確なミリ秒前にドアをバタンと閉め、衝撃を吸収し、貴重な機器を保護します。
プレミアム素材: 完全な MTR トレーサビリティを備えた高品質 SS304/SS316L ステンレス鋼。
精密鍛造：鍛造バルブ本体は気孔を排除し、高い耐久性と衛生性を確保します。
CNC 加工: 高精度 CNC 旋削加工により、完璧なトライクランプ寸法と漏れ防止性能を実現します。
衛生的な研磨: 内面仕上げは Ra < 0.4μm に達し、細菌の増殖を防ぎ、容易な洗浄 (CIP) を保証します。
100% テスト済み: すべての衛生的な逆止弁は、出荷前に厳格な圧力テストと逆流漏れテストを受けています。
品質認定済み: FDA 準拠のシール (EPDM/シリコン/バイトン) を備えています。
はい、高品質の SS304 または SS316L で作られています。サビに強く、食品、飲料、薬品などにも安心です。それ
とても簡単です！クイックインストール (トライクランプ) 設計のおかげで、手で数秒で分解できます。内部
絶対に。当社では、高温（最大 120°C/248°F）に対応できる、FDA 承認の特別なシールを使用しています。熱水、牛乳、スチーム洗浄に最適です。
おそらくそうです。当社の衛生的な逆止弁は国際規格（ISO、DIN、SMS など）に準拠しています。標準パイプをお持ちの場合は、当社のバルブ
はい、100%です。すべての衛生的な逆止弁は出荷前に圧力テストが行われます。しっかりと密閉して逆流を防ぎ、保護します

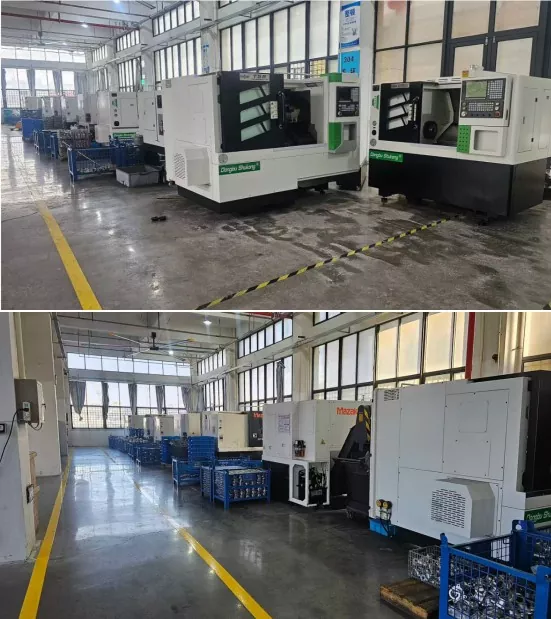

一部のショップでは今でも金属部品を手作りしているため、ある部品は適合するが、次の部品は適合しない可能性があります。私たちではありません。当社のマシンは、正確なコンピューター プログラムを使用して、ハードな作業を 100% 実行します。一つ一つのネジ山とシールが完璧にカットされています。箱から出してすぐに完璧に動作する、頑丈な商用グレードのハードウェアが手に入ります。

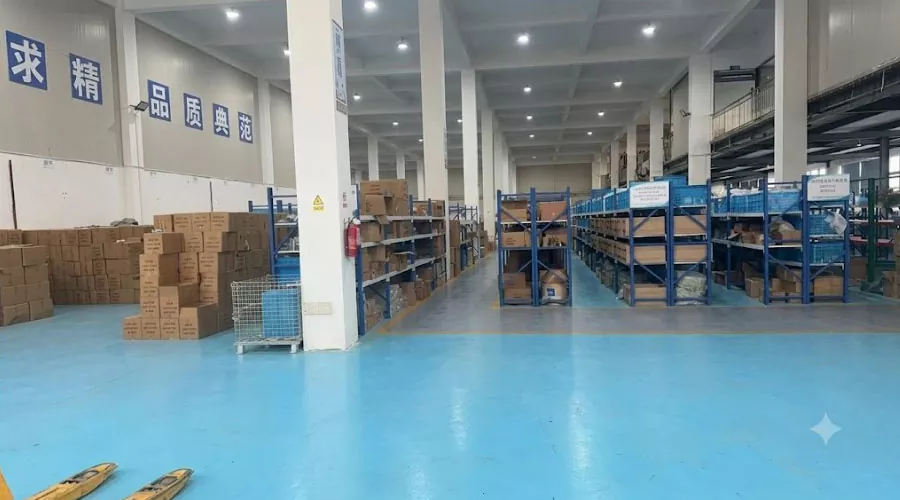

終わらせなければならないプロジェクトがあるときは、時は金なりです。荷物がどこにあるのかを考えて何日も無駄にするわけにはいきません。だからこそ、私たちは棚を常に詰め込むために多大な投資を行っています。私たちの倉庫を見てください。清潔で整理整頓されており、すぐに使える製品で満たされています。この大規模なスケールにより、処理時間を最小限に抑えることができます。私たちはただ迅速な発送をお約束するだけではありません。私たちがお届けします。
